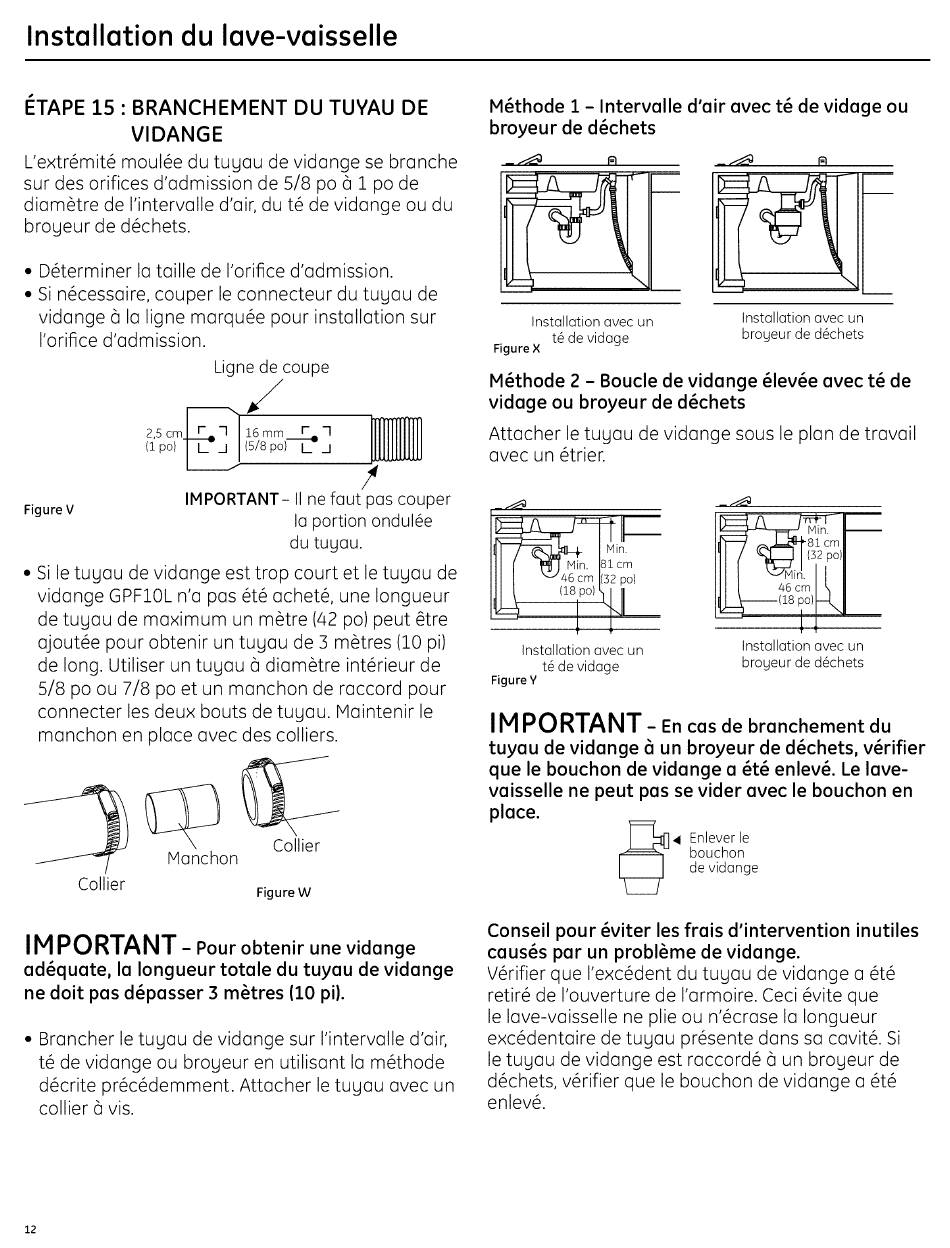

Installation du lave-vaisselle
I_TAPE 15 : BRANCHEMENT
DU TUYAU
DE
VIDANGE
L'extr_mit_ mout_e du tuyau de vidange se branche
sur des orifices d'admission
de 5/8 po 8 1 po de
diam_tre de I'intervatle d'air, du t_ de vidange ou du
brogeur de d_chets.
• D_terminer
la taille de I'orifice d'admission.
• Si n_cessaire, couper le connecteur
du tugau de
vidange 8 la ligne marquee pour installation
sur
I'orifice d'admission.
Ligne de coupe
/
2,5cm F__
-'_-1 16mm_-I
(5/8 po)
L
(1 po) _
/
IMPORTANT- II ne faut pas couper
Figure V
ICl
portion ondul#e
du tuyau.
• Si le tugau de vidange est trap court et le tugau de
vidange GPF10L n'a pus _t_ achet_, une Iongueur
de tugau de maximum
un m_tre (42 po) peut #tre
ajout#e pour obtenir un tugau de 3 m_tres (10 pi)
de long. Utiliser un tugau 6 diam_tre int#rieur de
5/8 po ou 7/8 poet un manchon de raccord pour
connecter
les deux bouts de tugau. Maintenir le
manchon en place avec des colliers.
Collier
1g
Collier
IVlanchon
Figure W
IMPORTANT-
Pour obtenir
une vidange
ad6quate,
la Iongueur totale
du tuyau de vidange
ne doit pas d6passer 3 m_tres (10 pi).
• Brancher le tugau de vidange sur I'intervalle d'air,
t# de vidange ou brogeur en utilisant la m#thode
d#crite pr#c#demment.
Attacher le tugau avec un
collier 6 vis.
M(_thode
1 - Intervalle
d'air avec t6 de vidage
ou
broyeur
de d6chets
Installation
avec un
t_ de vidage
Figure ×
Installation avec un
brogeur de d@chets
M6thode 2 - Boucle de vidange
61ev6e avec t6 de
vidage ou broyeur de d(_chets
Attacher le tuyau de vidange sous le plan de travail
avec un 6trier.
v46 m, t po,
Installation
avec un
t_ de vidage
Figure Y
LcmI
Installation
avec un
brogeur de d_chets
IMPORTANT-
En cas de branchement
du
tuyau de vidonge 6 un broyeur de d_chets, v_rifier
que le bouchon de vidange a _t_ enlev& Le lave-
vaisselle ne peut pas se vider avec le bouchon en
place.
_1 nlever le
bouchon
de vidange
Conseil pour _viter les frais d'intervention
inutiles
causes par un probl_me de vidange.
V6rifier que I'exc_dent du tugau de vidange a _t6
retir6 de I'ouverture de I'armoire. Ceci 6vite que
le lave-vaisselle
ne plie ou n'6crase la Iongueur
exc6dentaire
de tugau pr6sente dans sa cavit6. Si
le tugau de vidange est raccord6 5 un brogeur de
d6chets, v6rifier que le bouchon de vidange a 6t6
enlev6.
12
