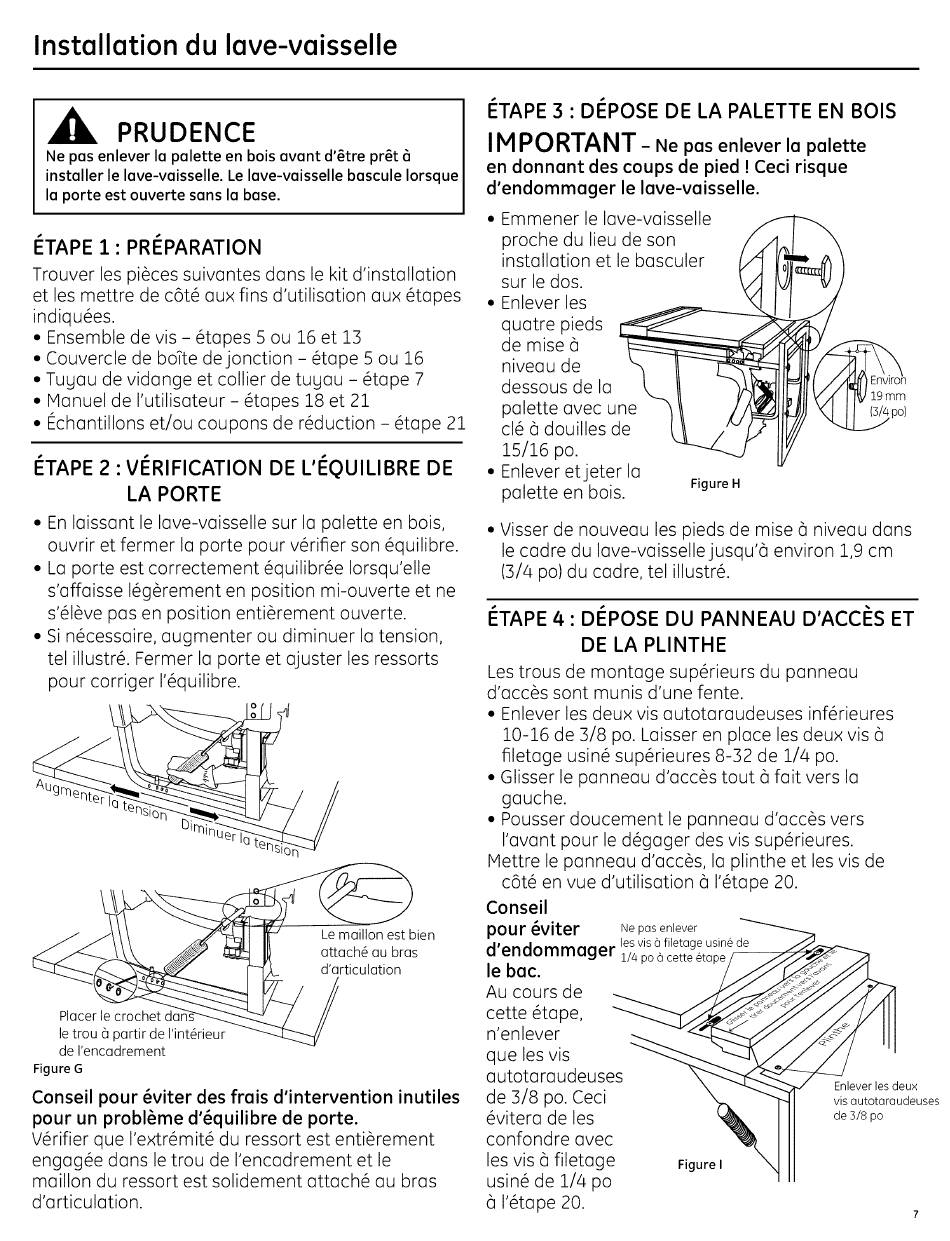

Installation du lave-vaisselle
PRUDENCE
Ne pas enlever la palette en bois avant d'6tre pr6t 6
installer le lave-vaisselle. Le lave-vaisselle bascule Iorsque
la porte est ouverte sans la base.
I_TAPE 1. PRE_PARATION
Trouver les pi_ces suivantes dans le kit d'instatlation
et les mettre de c6t6 aux fins d'utilisation
aux @apes
indiqu_es.
• Ensemble de vis - @apes 5 ou 16 et 15
• Couvercle de boTte dejonction
- @ape 5 ou 16
• Tugau de vidange et collier de tugau - @ape 7
• Manuel de I'utilisateur
- @apes 18 et 21
• Echantillons et/ou coupons de r6duction - @ape 21
I_TAPE 2" VITRIFICATION DE L°I_QUILIBRE DE
LA PORTE
• En laissant le lave-vaisselle sur la palette en bois,
ouvrir et fermer la porte pour v6rifier son 6quilibre.
• La porte est correctement
6quilibr6e Iorsqu'elle
s'affaisse 16g&rement en position mi-ouverte
et ne
s'61&ve pas en position enti&rement
ouverte.
• Si n_cessaire, augmenter
ou diminuer la tension,
tel illustr& Fermer la porte et ajuster les ressorts
pour corriger 1'6quilibre.
Le maillon est bien
attach6 au bras
d'articulation
Placer le crochet dc
le trou _ partir de rint@ieur
de I'encadrement
Figure G
Conseil pour _viter des frais d'intervention
inutiles
pour un probl_me d'_quilibre
de porte.
V@rifier que I'extr@mit@du ressort est enti@rement
engag@e dans le trou de I'encadrement
et le
maillon du ressort est solidement attach@ au bras
d'articutation.
I_TAPE 3 • DISPOSE DE LA PALETTE EN BOIS
IM PORTANT
- Ne pas enlever la palette
en donnant
des coups de pied ! Ceci risque
d'endommager
le lave-vaisselle.
• Emmener le lave-vaisselle
proche du lieu de son
installation et le bascuter
sur le dos.
• Enlever les
quatre pieds
de raise a
niveau de
dessous de la
palette avec une
cl@5 douilles de
15/16
po.
• Enleveretjeter la
palette en bois.
Figure H
19 mm
po)
• Visser de nouveau les pieds de mise 5 niveau dans
le cadre du lave-vaissellejusqu'5
environ 1,9 cm
(3/4 po)du cadre, tel illustr@.
I_TAPE 4" DISPOSE DU PANNEAU D'ACCI_S ET
DE LA PLINTHE
Les trous de montage sup@rieurs du panneau
d'acc@s sont munis d'une fente.
• Enlever les deux vis autotaraudeuses
inf@rieures
10-16 de 3/8 po. Laisser en place les deux vis 5
filetage usin@ sup@rieures 8-32 de 1/4 po.
• Gtisser le panneau d'acc@s tout 5 fait vers la
gauche.
• Pousser doucement
le panneau d'acc@s vers
I'avant pour le d@gager des vis sup@rieures.
Mettre le panneau d'acc@s, la plinthe et les vis de
c6t@ en vue d'utilisation
5 I'@ape 20.
Conseil
pour _viter
N_pas
enlever
d'endommager
tes vis_
filetage
usin__
le bac.
Au cours de
cette @ape,
n'enlever
que les vis
autotaraudeuses
Enlever les deux
de 3/8 po. Ceci
visautotaraudeuses
_vitera de les
des/8po
confondre
avec
les vis 5 filetage
usin_ de 1/4 po
Figurel
"t II
0 I'@ape 20.
