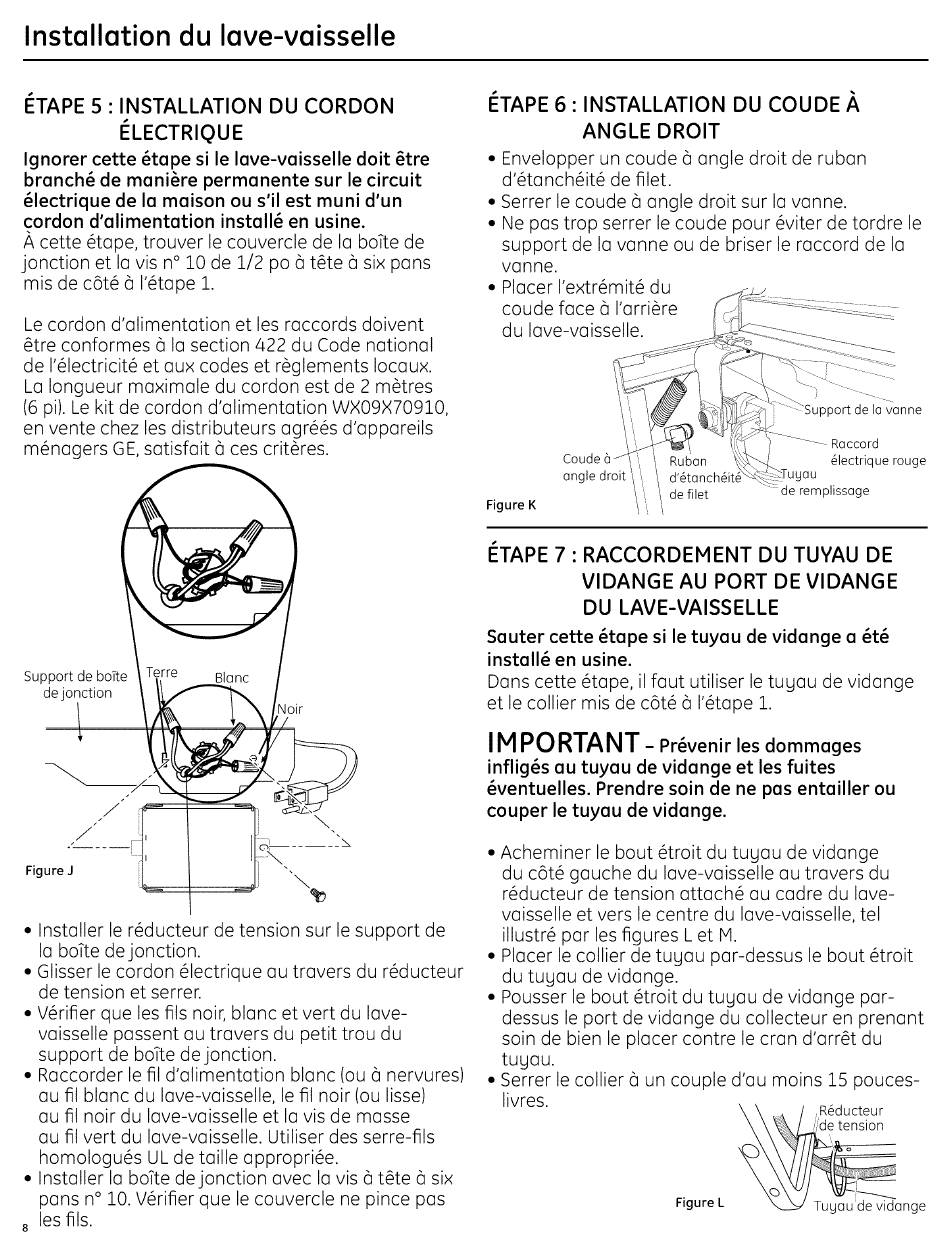

Installation du lave-vaisselle
I_TAPE 5 :INSTALLATION
DU CORDON
I_LECTRIQUE
Ignorer cette _tape si le lave-vaisselle
doit _tre
branch_ de mani_re
permanente
sur le circuit
_lectrique
de la maison ou s'il est muni d'un
cordon d'alimentation
install_ en usine.
A cette @ape, trouver le couvercle de la boTte de
jonction
et la vis n° 10 de 1/2 po (_t@e (_six pans
mis de c6t@ 5 I'@ape 1.
Le cordon d'alimentation
et les raccords doivent
_tre conformes
5 la section 422 du Code national
de I'@lectricit@et aux codes et r_gtements Iocaux.
Lo Iongueur maximale du cordon est de 2 m@res
(6 pi). Le kit de cordon d'atimentation
WXOgX70910,
en vente che7 les distributeurs
agr@@sd'appareils
m@nagers GE, satisfait @ces crit@res.
Support de boTte
Blanc
/
de J°icti°n
_j_
_
/
,
Figure J
• Installer le r@ducteur de tension sur le support de
la boTte dejonction.
• Gtisser le cordon @lectrique au travers du r@ducteur
de tension et serrer.
• V@rifier que les ills noir, blanc et vert du lave-
vaisselle passent au travers du petit trou du
support de boTte dejonction.
• Raccorder le fit d'alimentation
blanc (ou 5 nervures)
au fil blanc du lave-vaisselle, le fit noir (ou lisse)
au fil noir du lave-vaisselle et la vis de masse
au fit vert du lave-vaisselle. Utiliser des serre-fits
homotogu@s UL de taille appropri@e.
• Installer la boTte dejonction
avec la vis 5 t@te 5 six
pans n° 10. V@rifier que le couvercle ne pince pas
les ills.
I_TAPE 6 : INSTALLATION
DU COUDE
A
ANGLE
DROIT
• Envelopper un coude 5 angle droit de ruban
d'@tanch@it@de filet.
• Serrer le coude 5 angle droit sur la vanne.
• Ne pas trap serrer le coude pour @viter de tordre le
support de la vanne ou de briser le raccord de la
vanne.
• Placer I'extr_mit_ du
coude face 5 I'arri@re
du lave-vaisselle.
)art de la vanne
Figure K
Coude 6
@lectrique rouge
angle droit
au
de filet
de remplissage
I_TAPE 7 : RACCORDEMENT
DU TUYAU DE
VIDANGE
AU PORT DE VIDANGE
DU LAVE-VAISSELLE
Sauter cette _tape si le tuyau de vidange a _t_
install_ en usine.
Dons cette @ape, il faut utiliser le tugau de vidange
et le collier mis de c6t@ 5 I'@tape 1.
IMPORTANT-
Pr_venir
les
dommages
inflig_s au tuyau de vidange et les fuites
_ventuelles.
Prendre soin de ne pas entailler
ou
couper le tuyau de vidange.
• Acheminer le bout @trait du tugau de vidange
du c6t@ gauche du lave-vaisselle au travers du
r@ducteur de tension attach@ au cadre du lave-
vaisselle et vers le centre du lave-vaisselle, tel
illustr@ par les figures Let M.
• Placer le collier de tugau par-dessus le bout @roit
du tugau de vidange.
• Pousser le bout @trait du tugau de vidange par-
dessus le port de vidange du collecteur en prenant
soin de bien le placer contre le cran d'arr@ du
tugau.
• Serrer le collier 5 un couple d'au mains 15 pouces-
livres.
\\.
/
,R@ducteur
o
Figure L
_onge
