Attention: avant de commencer, s'assurer que l'humidifi cateur ne
soit pas connecté au réseau électrique.
Modèles UE001...UE018
2
1
3

Raccordements hydrauliques:

1. installer une vanne manuelle en amont de l'installation (pour
pouvoir couper l'eau d'alimentation);
2. raccorder l'humidifi cateur à l'eau d'alimentation. Sur les modèles
UE001...UE018 utiliser un tuyau fl exible avec les raccords de
3/4''G (voir paragraphe "Caractéristiques techniques" page 41,
tuyau fl exible CAREL compatible: code FWH3415000). Sur les
modèles UE025...UE130 raccorder le tuyau fl exible à la vanne
de non retour fournie (code FWHDCV0000), pour éviter que
l'eau à l'intérieur de l'humidifi cateur n'entre en contact avec
celle de réseau;
3. installer un fi ltre mécanique pour retenir toute éventuelle
impureté solide (à brancher en aval du robinet);
4 raccorder un tronçon de tuyau, qui ne soit pas conducteur
d'électricité, pour le drainage (résistant à des températures de
100 °C (212 °F) et d'un diamètre interne minimum de 40 mm
(1.6 in);
"UEX-PLUS" +030220622 - rel. 1.4 - 04.08.2009
2. RACCORDEMENTS HYDRAULIQUES
4
5
6
Modèles UE025...UE130
4
2
1
3
4
5
6

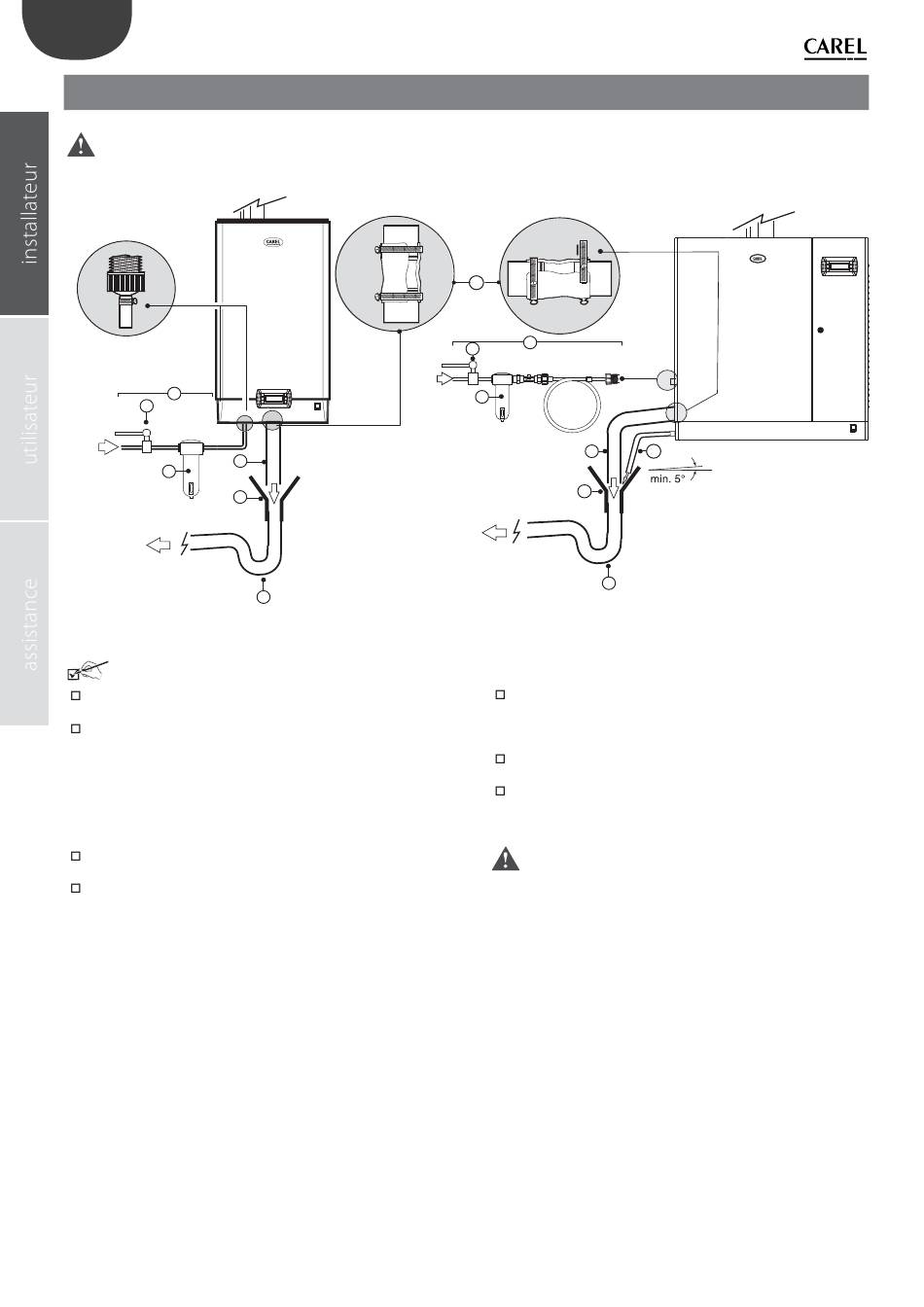

Fig. 2.a
5 prévoir un entonnoir pour garantir l'interruption de continuité
dans la tuyauterie de drainage;
6 raccorder un syphon pour éviter un retour d'odeurs, diamètre
interne minimum 40 mm (1.6 in);
7 sur les modèles UE025...UE130: raccorder un tuyau de vidange
à partir de la cuve du fond de l'humidifi cateur (il peut confl uer
dans l'entonnoir utilisé pour le drainage).
Attention Attention : Après avoir terminé l'installation, purger la tuyauterie
d'alimentation pendant 30 minutes environ en conduisant l'eau
directement dans la décharge sans l'introduire dans l'humidifi cateur. Ceci
pour éliminer toute scorie et substance d'usinage éventuelle, qui pourrait
boucher la vanne de remplissage et provoquer de la mousse pendant
l'ébullition de l'eau.
