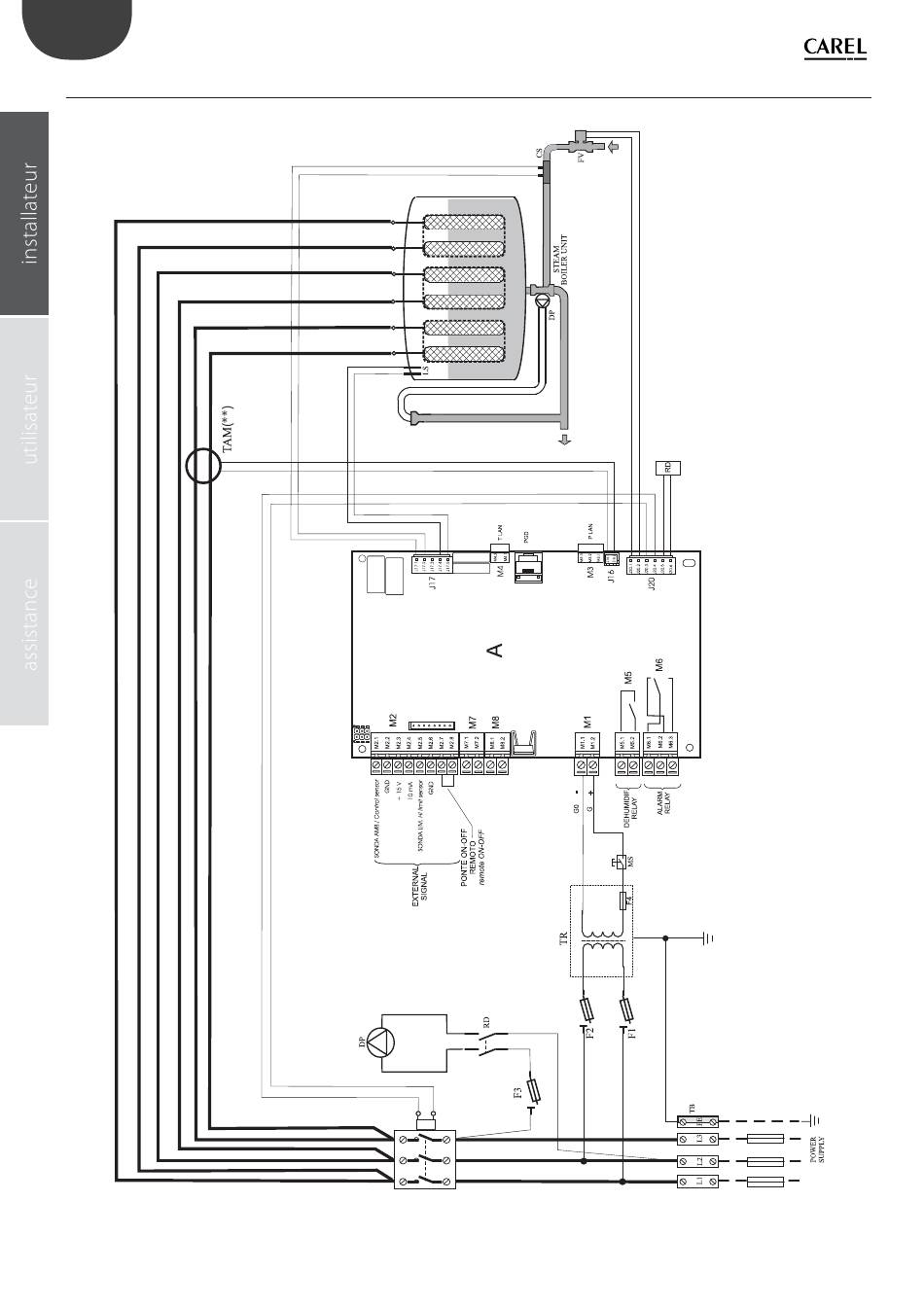

12.4 Schéma modèles triphasé UE025...UE065 (230 V)
(**) Attenzione: per confi gurazione e collegamenti della TAM vedi par. 13.1
"UEX-PLUS" +030220622 - rel. 1.4 - 04.08.2009 42
key:
TB morsettiera di potenza
K contattore
F1-F2 fusibili protezione primario
F3 fusibile protezione pompa
F4 fusibile protezione secondario
TR trasformatore
MS interruttore manuale
FV valvola di carico
DP pompa di scarico
LS elettrodi di alto livello
CS conducimetro
TAM TAM esterna
