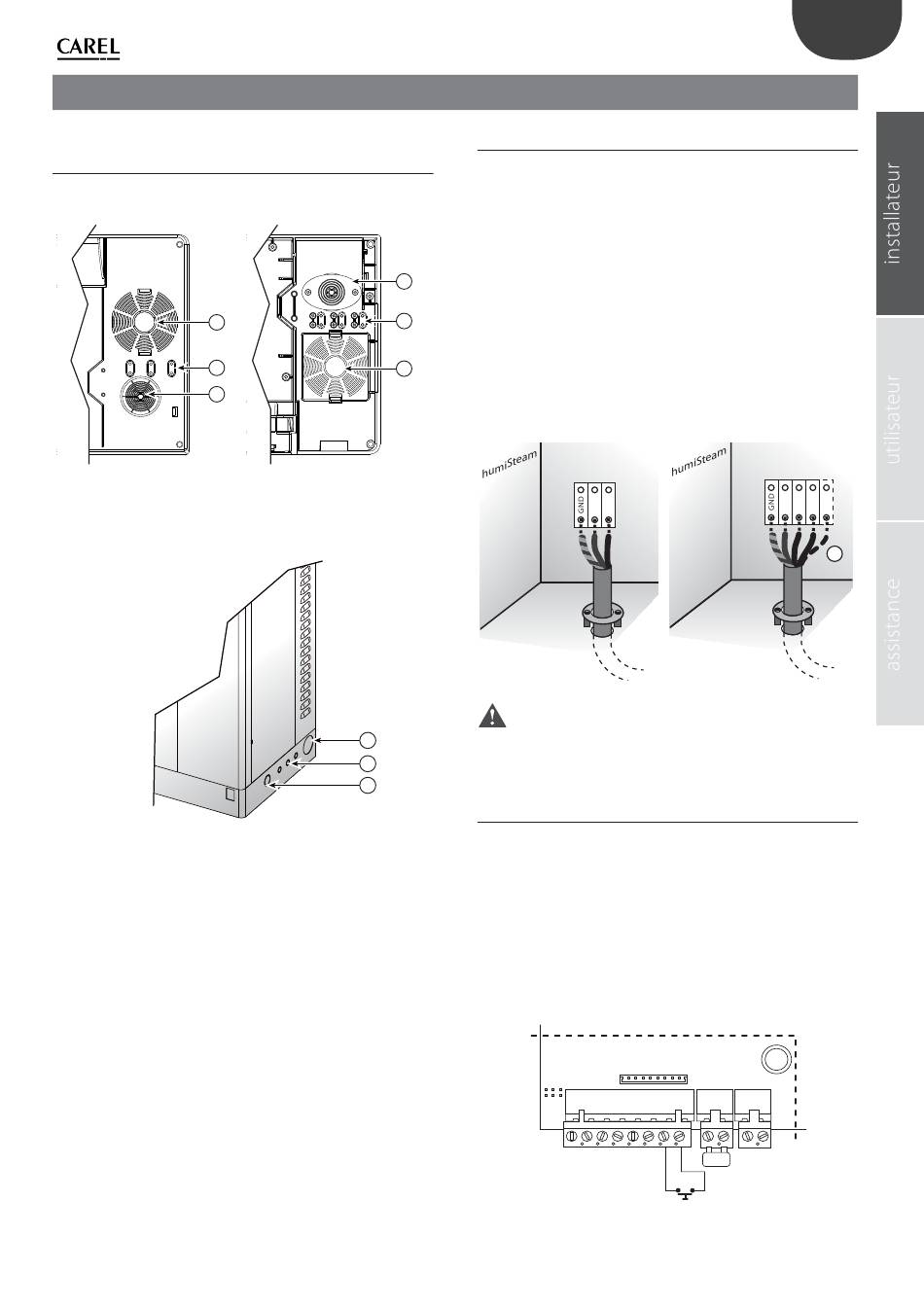

4.1 Preinstallations passage des câbles
électriques
Modèles UE001...UE018
extérieur machine, vue du bas
2
3
1
Fig. 4.a
Modèles UE025...UE130
extérieur machine, vue latérale
Fig. 4.b
Légende Figg. 4.a e 4.b:
1. entrée câble d'alimentation électrique;
2. entrée (après perçage) pour d'autres utilisations éventuelles en
option;
3. entrée câble sondes. Sur les modèles UE001...UE018 détacher la
"languette" de plastique et l'utiliser comme arrêtoir de câble
bloquant sur les emplacements avec les vis préinstallées).

4. CONNEXIONS ELECTRIQUES

intérieur machine, vue du haut
1
3
2
1
3
2
(en la
4.2 Connexion câble d'alimentation électrique
Avant de procéder aux connexions, s'assurer que la machine soit débranchée
du réseau électrique. Vérifi er que la tension d'alimentation de l'appareil
corresponde à la valeur indiquée dans les données de plaque reprises à
l'intérieur le tableau électrique.
Introduire les câbles de puissance et de connexion à la terre dans le
compartiment du tableau électrique à travers la bobine guide-câble anti-
déchirure en dotation, ou à travers la bobine guide-câble plus arrêtoir de câble
et en connecter les extrémités aux bornes (voir Fig. 4.c). La ligne d'alimentation
de l'humidifi cateur doit être dotée d'interrupteur sectionneur et de fusibles
de protection contre les courts-circuits, à monter par l'installateur. Le tableau
13.a reprend la section conseillée du câble d'alimentation et la grandeur
recommandée des fusibles;
Nous faisons cependant remarquer que ces données sont indicatives et, en
cas de diff érences avec les Normes locales, ces dernières doivent prévaloir.
N.B.: pour éviter toute interférence involontaire, nous conseillons de maintenir
les câbles d'alimentation éloignés de ceux de signal provenant des sondes
Modèles monophasé
L N
Fig. 4.c (vue intérieur machine, compartiment électrique)
Attention: Attention: connecter le câble jaune-vert à la prise de terre (GND).
(1) Sur les modèles 400 V triphasé, connecter également le neutre (N)

4.3 Signaux de commande

(M2.1 - M2.8; M7.1 - M7.2)

Ils habilitent et/ou règlent la production de vapeur de l'humidifi cateur.
Pour connecter les signaux de commande, utiliser le kit de connexion
(fourni dans l'emballage) et faire sortir les câbles de l'humidifi cateur à
travers le guide-câble ( fi g. 4.a ou 4.b).
En fonction du type de signal utilisé, il est possible d'obtenir diff érents
types d'habilitation et/ou gestion de la production de vapeur.
1. Habilitation à la production de vapeur à travers:
CONTACT A DISTANCE (action ON/OFF)
•
ponter les sorties M7.1 et M7.2
•
connecter les sorties M2.7 et M2.8 à un contact à distance (ex:
interrupteur, timer,...)
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
15
Modèles triphasé
L1 L2 L3
M.7 M.8
M.7.1 M.7.2
Fig. 4.d
