REGULATION AVEC SONDE DE TEMPERATURE CAREL
L'humidifi cateur peut être connecté tant à des sondes actives (elles
fournissent un signal en tension ou en courant) qu'à des sondes de
température passives NTC (résistance variable).

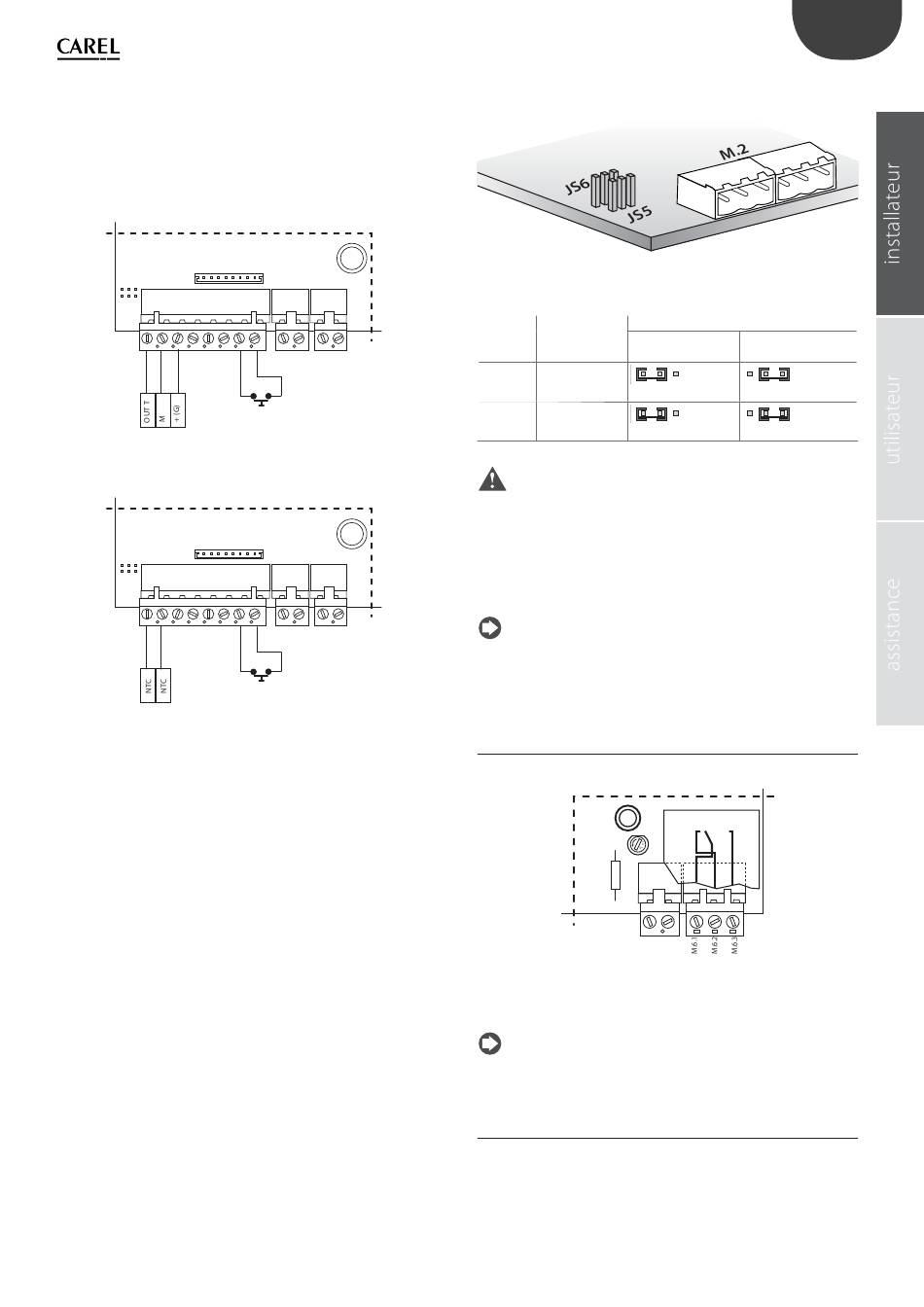

Connexion sonde active CAREL:
connecter à un contact à distance ou ponter les sorties M2.7 et M2.8
connecter la sonde de température aux bornes M1.2, M2.2 et M2.3
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
Fig. 4.k
Connexion sonde NTC CAREL:
M.2
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
Fig. 4.l
SONDES CAREL QUI PEUVENT ETRE UTILISEES:
•
pour ambiance: code DPWC112000
•
pour canalisations d'air: code DPDC112000 et code DPDC212000
•
pour applications techniques: DPPC112000 et DPPC212000
En cas d'utilisation de sondes autres que les sondes CAREL indiquées,
vérifi er:
•
signal en tension 0...1 Vdc, 0...10 Vdc, 2...10 Vdc, borne M2.1 (GND:
M2.2);
•
signal en courant: 4...20, 0...20 mA, borne M2.4 (GND: M2.6).
En outre, en fonction du type d'alimentation:
•
+15 Vdc, borne M2.3;
•
+ 1Vdc, 135 ohm, borne M2.4.
M.7 M.8
M.7 M.8
CONFIGURATION ENTREE SONDES (connecteurs pin strip JS5, JS6)
Fig. 4.m (détail carte électronique, dans le compartiment
électrique de l'humidifi cateur)
pin strip confi gurations
JS5 sonde principale
JS6 sonde limite
Attention:
•
pour éviter des déséquilibres de régulation, connecter électriquement
la masse des sondes (ou des régulateurs externes) à la masse de
l'humidifi cateur;
•
Si les bornes correspondantes à l'ON/OFF ne sont pas fermées, tous
les dispositifs internes et externes pilotés par l'humidifi cateur sont
désactivés, à l'exception de la pompe de vidange uniquement en ce
qui concerne la vidange pour inactivité prolongée.
Note: en milieu industriel (CEI EN61000-6-2), les câbles qui sortent
de la machine ne doivent pas avoir une longueur de plus de 30 m,
à l'exception de la sonde principale, (bornes M2 pin 1-2-3-4-5-6) de
l'entrée digitale ON/OFF à distance (borne M2 pin 7-8) et du câble blindé
pour la communication RS485.

4.4 Contact alarme (M6.1 - M6.3)

Préinstallation pour la signalisation à distance de la présence d'une ou de
plusieurs alarmes.
Caractéristiques électriques: 250 Vac; Imax: 2 A résistifs 2 A inductifs.
Note: au niveau des barrettes de raccordement de renvoi (alarme,
applications diverses), il faut utiliser des colliers pour éviter toute
éventuelle déconnexion des câbles.
17
positions
0...10 Vdc 0...1 Vdc, 4...20/0...20
2...10Vdc mA, sonde NTC
confi guration base
confi guration base
NC C NO
M.5 M.6
Fig. 4.n
