7.
insérer le nouveau cylindre (s'assurer que le modèle et la tension
d'alimentation du cylindre de remplacement correspondent aux
indications reprises dans les données de plaque);
8.
fi xer le cylindre;
9.
reconnecter les câbles électriques au cylindre;
10.
placer le coff re frontal;
11.
allumer l'humidifi cateur;
12.
réinitialiser le compteur d'heures de vie du cylindre ( voir menu
maintenance);
13.
Activer la procédure de lavage du nouveau cylindre (voir menu
maintenance).

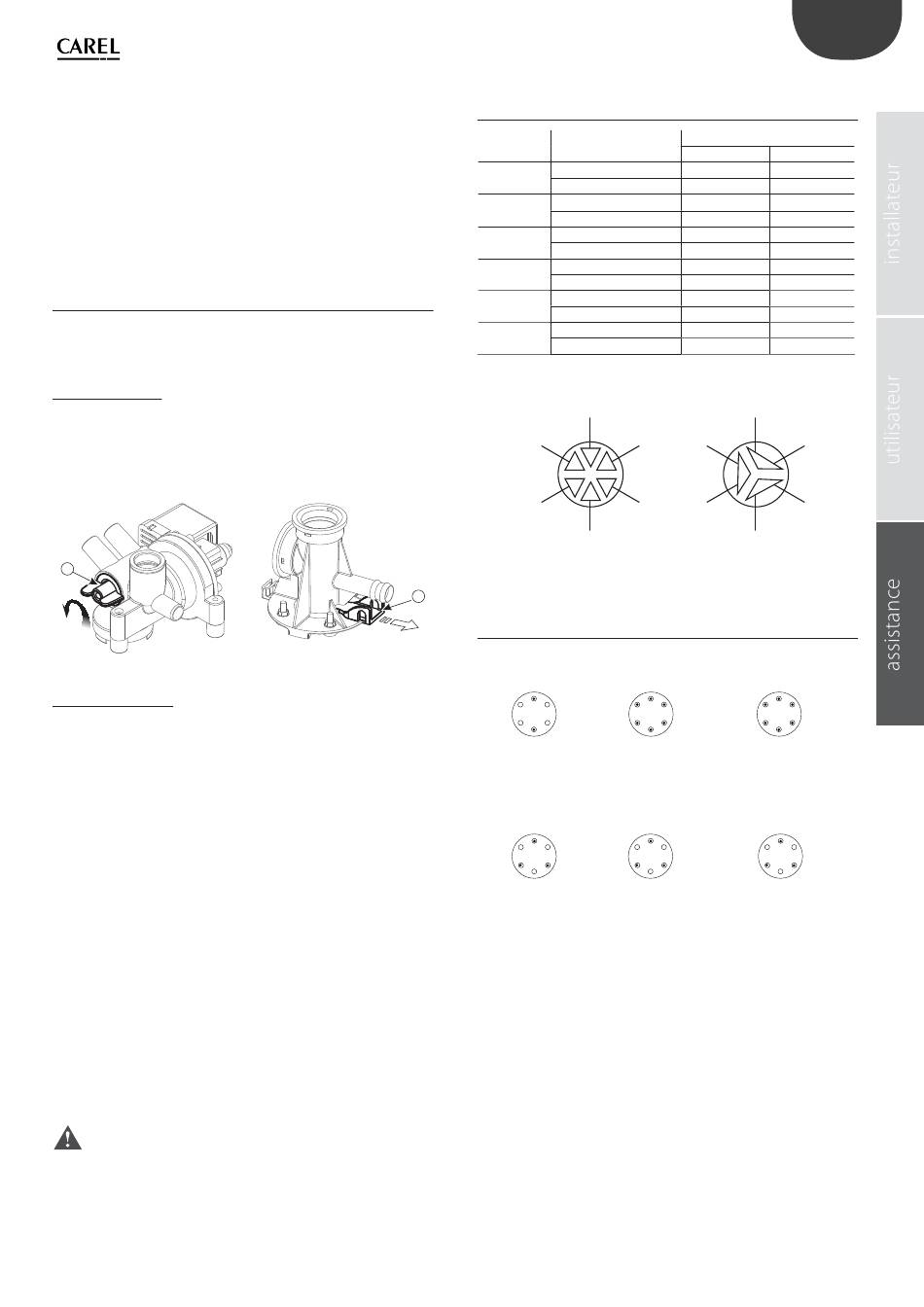

11.5 Vidange mécanique de l'eau du cylindre
Vidange par gravité sans activer l'humdifi cateur, conseillée en cas de:
- humidifi cateur hors service
- s'il faut vider le cylindre sans allumer l'humidifi cateur.
Vidange mécanique:
s'assurer que l'humidifi cateur ne soit pas alimenté;
retirer le coff re;
actionner le dispositif mécanique sous le cylindre (voir fi gure ci-
dessous).
Modèles UE001...UE018
A
Fig. 11.g
Contrôles périodiques
Après une heure
de fonctionnement: contrôler qu'il n'y ait pas de
pertes d'eau importantes.
Toutes les 15 jours
ou non au-delà des 300 heures d'exercice: contrôler le
fonctionnement, l'absence de pertes d'eau importantes, les conditions
générales du conteneur. Vérifi er que pendant le fonctionnement, il ne
se produise pas d'arcs ou d'étincelles entre les électrodes.
Tous les 3 mois
et non au-delà des 1000 heures d'exercice:
-
cylindres jetables: contrôler le fonctionnement, l'absence de pertes
d'eau importantes et éventuellement remplacer le cylindre;
-
cylindres ouvrables: s'ils présentent des zones sensiblement noircies,
contrôler l'état d'incrustation des électrodes et nettoyer avec les kits
spécifi ques électrodes et accessoires.
Tous les ans
ou non au-delà des 2500 heures d'exercice:
-
cylindres jetables: remplacement;
-
cylindres ouvrables: s'ils présentent des zones sensiblement noircies,
contrôler l'état d'incrustation des électrodes et nettoyer avec les kits
spécifi ques électrodes et accessoires.
Après 5 ans
ou non au-delà des 10.000 heures d'exercice: remplacement
du cylindre ouvrable.
Après une utilisation très prolongée, ou en cas d'utilisation d'eau riche en
sels, les dépôts solides qui se forment naturellement sur les électrodes
pourraient augmenter au point d'adhérer à la paroi interne du cylindre.
En cas de dépôts particulièrement conducteurs, la formation de calcaire
pourrait surchauff er la partie en plastique et la faire fondre avec risque de
fuites d'eau à température élevée.
Attention: En cas de perte d'eau, retirer l'alimentation de
l'humidifi cateur car l'eau pourrait faire de conducteur au courant
électrique.
Modèles UE025...UE130
A
37
11.6 Connexion bouilleur modèles triphasé
UE001...UE130
production
conductivité (μS/cm)
(Kg/h)
25
75/350 μS/cm
350/1250 μS/cm
35
75/350 μS/cm
350/1250 μS/cm
45
75/350 μS/cm
350/1250 μS/cm
65
75/350 μS/cm
350/1250 μS/cm
90
75/350 μS/cm
350/1250 μS/cm
130
75/350 μS/cm
350/1250 μS/cm
La fi xation de la cosse à l'écrou supérieur doit être faite avec un couple
égal à 3 Newton • m. ( seulement sur unité avec cylindre BL*T5* )
A
2
3
1
E
D
F
C
A
3
B
1
2
Fig. 11.h
Connexion cylindre monophasé, triphasé UE01 à
UE018
UE001-3-9
UE005 200...230 V
single-phase
single-phase
A
A
B
C
D
D
75...1250 μS
175...350 μS
1 = A
1 = A - E - C
2 = D
2 = B - F - D
UE003 200 - 230 - 400 - 460 V
UE005-8 400 - 460 - 575 V
three-phase
three-phase
A
A
C
E
C
75...1250 μS
75...1250 μS
1 = A
1 = A
2 = C
2 = C
3 = E
3 = E
"UEX-PLUS" +030220622 - rel. 1.4 - 04.08.2009
FRE
alimentation (V)
230
400
A
B
B
B
A
B
A
B
A
A
A
B
/
A
/
B
/
A
/
B
/
A
/
B
Tab. 11.h
B
3
3
E
2
D
F
C
A
2
1
B
1
UE005-8 / UE010-15
200...230 V three-phase
A
F
B
F
E
C
E
D
350...1250 μS
75...350 μS
350...1250 μS
1 = A - B - C
1 = A - D
1 = A - B
2 = D - E - F
2 = B - E
2 = C - D
3 = C - F
3 = E - F
UE0010-18 400 - 460 - 575 V
three-phase
A
E
C
E
75...1250 μS
1 = A
2 = C
3 = E
