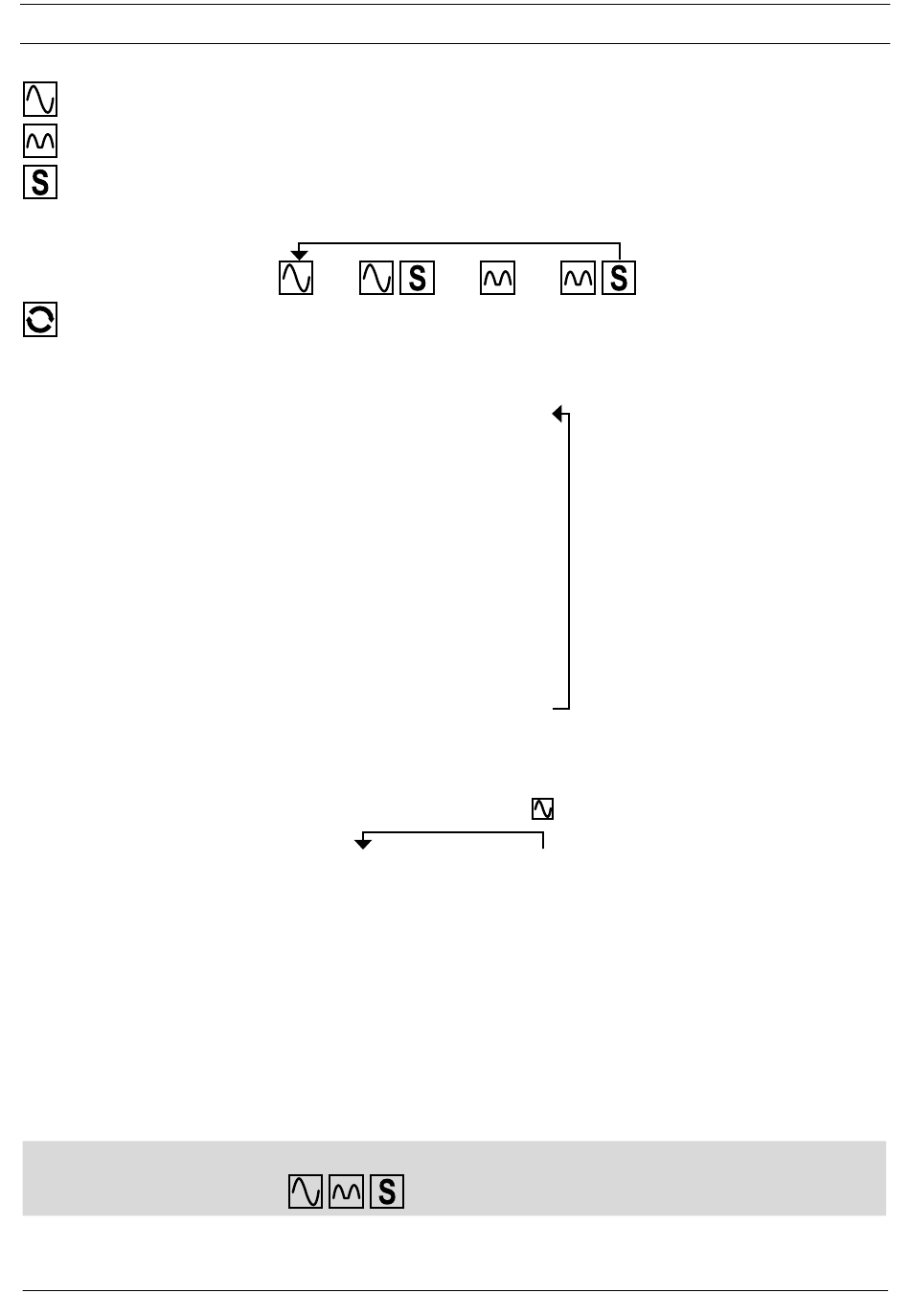

RCD-test (F2):
Sinusvormige teststroom
Pulserende teststroom
Selectieve (tijdvertraagde) aardlekschakelaar
Bij het testen van selectieve aardlekbeveiligingen begint de meting na een vertraging van 30 sec.
(F3):
RECALL-functie, elke keer dat u op de knop drukt, worden de gemeten waarden van de laatste AUTO-
meting op de digitale display weergegeven.
I∆N Nominale foutstroom (F4):
Gebruik de functietoets F4 om de nominale foutstroom te selecteren:
Beschikbare nominale foutstromen (sinusvormige teststroom)
-
Verbind de meetsnoeren met de BENNING IT 105 volgens afb. 4 of 5 en maak contact met het test-
object.
-
Houd de TEST-knop 4 ingedrukt om een meting te starten.
-
Schakel de RCD na elke activering weer in totdat de testprocedure is voltooid.
-
Met de functietoets F4 3 kunnen de uitschakeltijden voor de verschillende nominale foutstromen in de
hoofddisplay K worden opgeroepen.
8.6.2
Uitschakeltijd RCD
-
Gebruik de draaischakelaar 1 om de vermenigvuldiger (x½ J, x1 J, x5 L) van de teststroom voor
de gewenste functie RCDt te selecteren.
-
Op de digitale display 2 worden de symbolen van de functietoetsen F1 A tot F4 D kort weergegeven.
Met behulp van de functietoetsen F1 tot F4 3 kunnen de volgende instellingen worden gemaakt:
F1
0° / 180°
04/ 2020
½ x I∆N bij 0°
½ x I∆N bij 180°
I∆N bij 0°
I∆N bij 180°
5 x I∆N bij 0°
5 x I∆N bij 180°
Start de AUTO-meting
10 mA
(x½, x1, x5)
t
F2
BENNING IT 105
:
30 mA
100 mA
F3
F4
I∆N
