Consignes de sécurité • Assemblage • Utilisation • Entretien • Réparations • Dépannage • Garantie
M
'
anuel de l
utilisateur

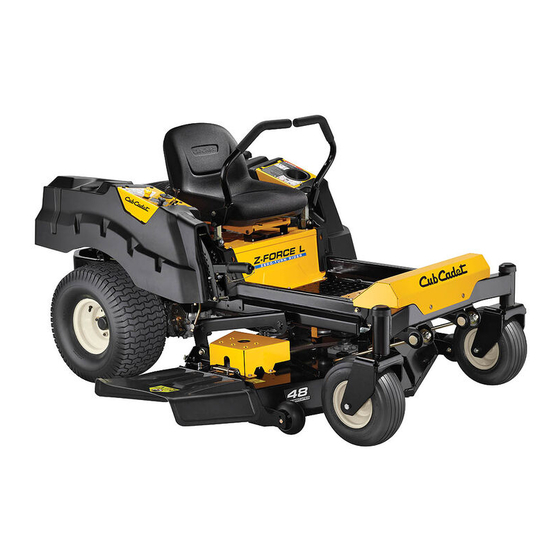

Tracteur à rayon de braquage zéro Z-Force L
AVERTISSEMENT
LISEZ ATTENTIVEMENT LES CONSIGNES DE SÉCURITÉ ET LES INSTRUCTIONS DE CE
MANUEL AVANT D'UTILISER VOTRE APPAREIL.
LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES CORPORELLES.
CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
MTD Products Limited, Kitchener, ONTARIO N2G 4J1
Imprimé au Canada
Formulaire № 769-09429C_FR
(24 mars 2014)
