Module de pesage hygiénique Contego®
Manière de procéder

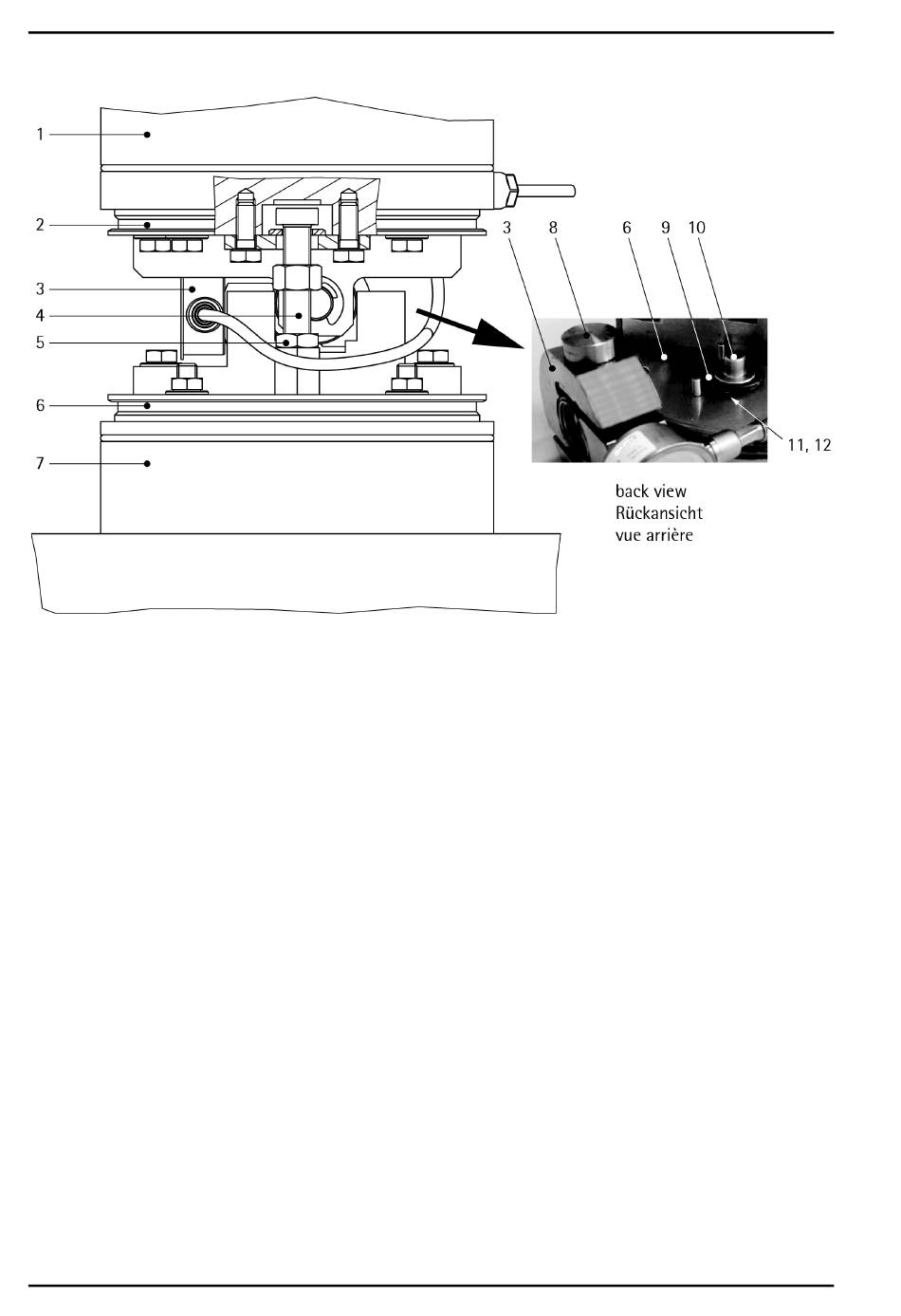

Glisser le soufflet (sans illustration) sur le kit de montage et le pied de la citerne (1) ou vers le bas sur la
plaque d'adaptation (7) avec précaution.
Desserrer le contre-écrou (5).
Tourner la vis (4) sur l'hexagone jusqu'à ce que le capteur de pesage (3) soit déchargé et retiré avec les
deux pièces de pression (attention à ne pas perdre le joint torique (9) de la pièce de pression inférieure
(10)).
Sortir le tranchant (11) du logement (12) de la plaque inférieure (6) (éventuellement en s'aidant d'une
courte bande autocollante ou d'un tournevis).
Positionner la plaque d'équilibrage fine ébarbée (épaisseur totale max. 2 mm) dans le logement (12).
Insérer le tranchant (11) et la pièce de pression (10), joint torique (9) compris dans le logement (12) de
la plaque inférieure (6).
Insérer la pièce de pression supérieure (8) dans le capteur de pesage (3) verticalement.
Mettre le capteur de pesage (3) sur la pièce de pression inférieure (10).
Tourner la vis (4) du dispositif de protection contre le basculement sur l'hexagone vers le bas lentement,
pour descendre la citerne sur le capteur, tout en faisant attention à ce que la pièce de pression
supérieure (8) glisse dans le logement de la plaque supérieure (2).
Mesurer la tension de sortie des capteurs de pesage de nouveau. Si nécessaire, corriger la hauteur du
capteur concerné ou d'un capteur supplémentaire.
Régler le dispositif interne de protection contre le basculement, voir le chapitre 2.3.3.
Mettre le soufflet, le presser systématiquement dans la rainure circonférentielle de la plaque supérieure
et inférieure et vérifier que les transitions soient plates.
