Installationshandbuch
Hinweis: Die folgenden Arbeitsschritte müssen an allen Auflagepunkten (z. B. Behälterfuß) des
Wägeobjektes (z. B. Behälter) durchgeführt werden!
Vorgehensweise
Achtung!
Folgende Kontaktflächen müssen sauber und eben sein, um eine zuverlässige
Abdichtung zu gewährleisten:
- zwischen Oberplatte und Behälterfuß
- zwischen Unterplatte und ggf. Adapterplatte und Fundament
•
Prüfen, ob alle für die Montage notwendigen Gewindebohrungen (siehe Kapitel 4.1.2) im
Behälterfuß (6) vorhanden sind.
•

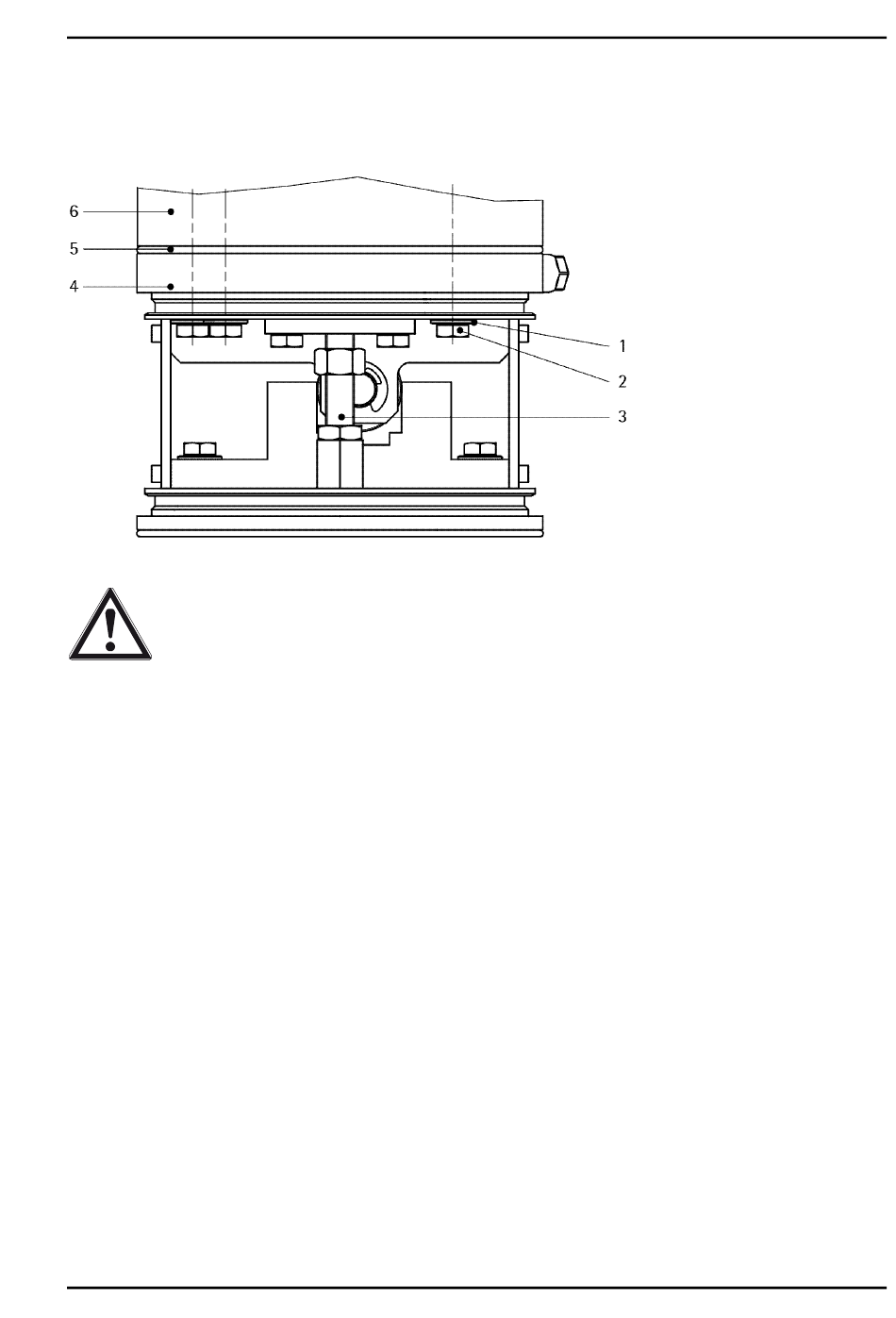

O-Ring (5) in die Nut der Oberplatte (4) einlegen und Wägemodul unter den Behälterfuß (6) stellen.
•
Balg (ohne Abbildung) vorsichtig über den Einbausatz und Behälterfuß (6) ziehen, damit der
Einbausatz für die Montage zugängig bleibt.
•
Einbausatz an den Behälterfuß (6) montieren. Unbedingt die Festigkeitsklassen und Anzugsmomente
der Schrauben (2) und Scheiben (1) beachten, siehe Kapitel 4.1.2.
