Manuels Connexes pour Pfeiffer Vacuum TC 400 E74
Sommaire des Matières pour Pfeiffer Vacuum TC 400 E74
- Page 1 MANUEL DE L’UTILISATEUR Traduction du manuel de l‘utilisateur TC 400 E74 Unité de commande électronique...
- Page 2 6.3 Configuration en réseau via le port RS-485 ..... . . 12 Jeu de paramètres Pfeiffer Vacuum....... . 13 7.1 Généralités .
- Page 3 A propos de ce manuel Validité Ce manuel de l’utilisateur s'adresse aux clients de la société Pfeiffer Vacuum. Il décrit le fonctionnement du produit et comporte les informations essentielles garantissant sa sé- curité d'utilisation. La description est conforme aux directives européennes. Toutes les informations fournies dans ce manuel de l’utilisateur correspondent au niveau de déve-...
- Page 4 A propos de ce manuel Pictogrammes Interdiction d'action pour éviter tout risque d'accident. Le non respect de cette interdiction peut générer des accidents graves Avertissement contre le danger représenté par le symbole. Obligation d'action pour éviter tout risque d'accident. Le non respect de cette obligation peut générer des accidents graves.
- Page 5 ● Alimentation électrique : L'alimentation électrique de la pompe turbomoléculaire doit répondre aux exigences de double isolation entre la tension d'entrée du secteur et la tension de fonctionnement selon CEI 61010 et CEI 60950. Pfeiffer Vacuum re- commande à cet effet d'utiliser des blocs d’alimentation électrique et accessoires d'origine.
- Page 6 à vérifier la conformité de l'ensemble du système dans l'esprit des direc- tives UE en vigueur, et de la réévaluer en conséquence. ● La commande électronique d'entraînement TC 400 E74 sert à l'exploitation des pompes turbomoléculaires Pfeiffer Vacuum et de leurs accessoires.

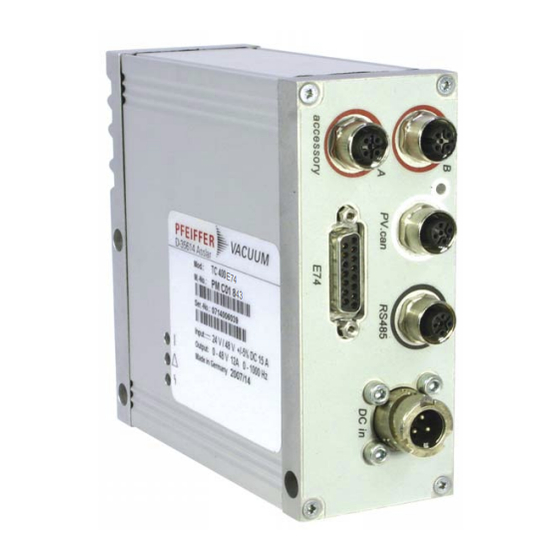

- Page 7 : ● www.tuvdotcom.com ● TUVdotCOM-ID 0000021320 La commande électronique d'entraînement de type TC 400 E74 fait partie intégrante de Caractéristiques du la pompe turbomoléculaire. Elle sert à l'entraînement, à la surveillance, ainsi qu'à la com- produit mande de la pompe dans son ensemble.
- Page 8 RS-485 Prise M12 avec verrouillage à vis pour le raccordement d'appareils de commande Pfeiffer Vacuum ou d'un PC. L'utilisation d'un répartiteur en Y permet le raccorde- ment dans un système de bus. Prise mobile de connecteur à l'arrière de la commande électronique d'entraînement pour le raccordement de la pompe turbomoléculaire.
- Page 9 4 ... 27 V DC Imax = 100 mA 4 ... 27 V DC Pin 3 ... 8 Pin 3 ... 8 Pin 11 ... 15 Pin 11 ... 15 Fig. 3: Schéma de raccordement et affection de la TC 400 E74...
- Page 10 Raccord "E74" Raccord "E74" Le raccord « E74 » sur la TC 400 E74 doté d'une prise de raccordement à 15 pôles com- prend, outre les signaux définis dans la norme SEMI E74-0301, un signal d'alarme inver- sé et une sortie analogique .
- Page 11 Raccord « RS-485 » Raccord « RS-485 » Connexions Le port comportant la désignation « RS-485 » et situé contre la commande électronique d'entraînement permet de raccorder un appareil d'affichage et de commande (DCU ou HPU) ou un ordinateur externe. Par isolation galvanique, l'interface est séparée de façon sûre de la tension d'alimentation maximale possible de la commande électronique d'en- traînement.
- Page 12 Raccord « RS-485 » Configuration en réseau via le port RS-485 USB/RS-485-converter USB/RS-485-converter TC/TM TC/TM RS 485 RJ45 TC 600 / 750 ATTENTION Risque d'électrocution Les mesures d'isolation du système de bus n'ont été conçues que pour l'emploi de basses tensions de sécurité. ...
- Page 13 Le jeu de paramètres et l'appareil d'affichage et de commande de Pfeiffer Vacuum Les appareils d'affichage et de commande de Pfeiffer Vacuum DCU affichent un jeu de paramètres de base en usine. En outre, le DCU contient les paramètres, qu’ils ne sont pas inscrit dans la commande électronique d’entraînement.
- Page 14 Jeu de paramètres Pfeiffer Vacuum Ordres de réglage default Affichage Désignation Fonctions Unité min maxi 001 Heating Chauffage 0 = off 1 = on 002 Standby Standby 0 = off 1 = on 004 RUTimeCtrl Surveillance du temps d'accélération...
- Page 15 Jeu de paramètres Pfeiffer Vacuum Demandes d'état default Affichage Désignation Fonctions Unité min maxi RemotePrio Priorité à la télécommande 0 = non 1 = oui SpdSwPtAtt Point de commutation de la vitesse de rotation 0 = non atteint 1 = oui Error code Code défaut...
- Page 16 1,5 - 8,5 V pour capteur RPT p (hPa) = 10 (U-10,5 V) 1,5 - 8,5 V pour capteur IKT p (hPa) = 10 9 V : dépassement 8 = pilotage vide primaire Signal de vide primaire ; pilotage par Pfeiffer Vacuum Groupes de pompage turbo...
- Page 17 Jeu de paramètres Pfeiffer Vacuum Travail avec le jeu de paramètres Pfeiffer Vacuum La commande électronique d'entraînement est préprogrammée en usine. Ainsi, le fonc- Réglages en usine tionnement parfait et sécurisé de la pompe turbomoléculaire sans configuration supplé- mentaire est garantit.
- Page 18 équilibre s'établisse entre la puissance admissible et la friction du gaz. Pour éviter des variations de vitesse, Pfeiffer Vacuum recommande une fréquence lé- gèrement inférieure en mode Réglage de la vitesse. Régler le paramètre [P:708] sur la valeur souhaitée en %.
- Page 19 Jeu de paramètres Pfeiffer Vacuum Lorsque le groupe de pompage [P:010] est enclenché, le point de commutation de la vi- tesse de rotation 1 fait office d'émetteur de signaux. Lorsque le groupe de pompage est éteint, l'émission de signaux et les demandes d'état s'orientent sur le point de commuta- tion de la vitesse de rotation 2.
- Page 20 Pfeiffer Vacuum recommande le mode intermittent entre 5 et 10 hPa. Un manomètre et une vanne de dosage sont requis pour le réglage des seuils de commutation.
- Page 21 Jeu de paramètres Pfeiffer Vacuum Créez une pression de vide primaire de 10 hPa à l'aide d'une admission de gaz via une vanne de dosage. Lisez et notez le paramètre [P:316]. Réglez le seuil de commutation de la pompe primaire sur la puissance d'entraînement déterminée pour une pression de vide primaire de 10 hPa à...
- Page 22 Jeu de paramètres Pfeiffer Vacuum Réglez la vitesse de remise à l'air en s à l'aide du paramètre [P:721]. En cas de franchissement par défaut de la vitesse de remise à l'air, la vanne de remise à l'air s'ouvre pour le temps de remise à l'air réglé. En cas de panne secteur, la remise à...
- Page 23 Protocole Pfeiffer Vacuum pour « RS-485 » Protocole Pfeiffer Vacuum pour « RS-485 » Cadre de télégramme Le cadre de télégramme du protocole Pfeiffer Vacuum contient uniquement des signes de code ASCII [32; 127], à l'exception du signe de fin de télégramme . En principe, un maître (p.ex.
- Page 24 Protocole Pfeiffer Vacuum pour « RS-485 » Exemple 2 Ordre de réglage Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ! ASCII Ordre de réglage compris Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ...
- Page 25 Dysfonctionnements Dysfonctionnements Généralités Des dysfonctionnements au niveau de la pompe turbomoléculaire et de la commande électronique d'entraînement entraînent toujours un message d'avertissement ou d'er- reur. Dans les deux cas, un code d'erreur est émis via la commande électronique d'en- traînement. En général, les messages de service sont affichés via les DEL sur la com- mande électronique d'entraînement.
- Page 26 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err006 Erreur de temps d'accélération – Temps d'accélération réglé trop bas Adapter le temps d'accélération aux condi- tions du processus – Fuite de gaz dans le récipient en raison d'un défaut d'étanchéité ou de vannes ...
- Page 27 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err143 Température excessive pompe de fluide – Refroidissement insuffisant Améliorer le refroidissement Vérifier les conditions d'utilisation d'exploitation Acquittement uniquement pour une vitesse f = 0 Err777 Vitesse nominale non confirmée –...
- Page 28 CE suivantes : ● Compatibilité électromagnétique 2014/30/UE ● Basse tension 2014/35/UE ● Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE TC 400 E74 Normes harmonisées et normes nationales appliquées : DIN EN 61000-3-2 : 2014 DIN EN 61000-3-3 : 2013...
- Page 29 Notizen / Notes:...
- Page 30 Notizen / Notes:...
- Page 31 Notizen / Notes:...
- Page 32 UN SEUL FOURNISSEUR DE SOLUTIONS DE VIDE Dans le monde entier, Pfeiffer Vacuum est reconnu pour ses solutions de vide innovantes et adaptées, son approche technologique, ses conseils et la fiabilité de son service. UNE LARGE GAMME DE PRODUITS Du composant au système complexe, nous sommes votre seul fournisseur de solutions de vide offrant une gamme complète de produits.
