MANUEL DE L'UTILISATEUR
FR
Traduction du manuel de l'utilisateur

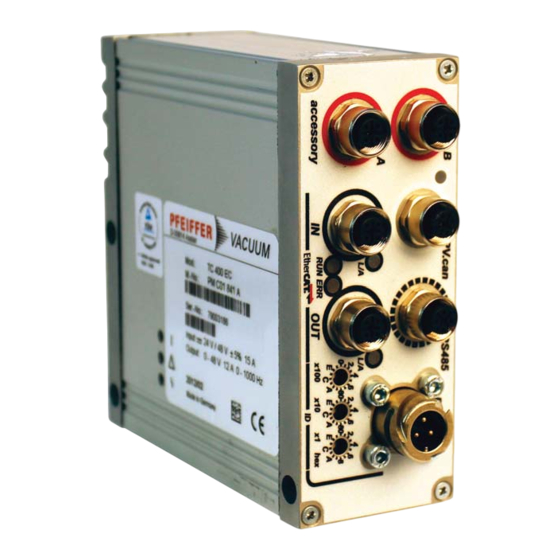

TC 400 EC
Unité de commande électronique

Publicité

loading

Manuels Connexes pour Pfeiffer Vacuum TC 400 EC

Sommaire des Matières pour Pfeiffer Vacuum TC 400 EC

  • Page 1 MANUEL DE L’UTILISATEUR Traduction du manuel de l‘utilisateur TC 400 EC Unité de commande électronique...
  • Page 2 6.3 Configuration en réseau via le port RS-485 ..... . . 22 Jeu de paramètres Pfeiffer Vacuum....... . 23 7.1 Généralités .
  • Page 3 Arrêt ..........37 Protocole Pfeiffer Vacuum pour « RS-485 » ......38 8.1 Cadre de télégramme .
  • Page 4 A propos de ce manuel Validité Ce manuel de l’utilisateur s'adresse aux clients de la société Pfeiffer Vacuum. Il décrit le fonctionnement du produit et comporte les informations essentielles garantissant sa sé- curité d'utilisation. La description est conforme aux directives européennes. Toutes les informations fournies dans ce manuel de l’utilisateur correspondent au niveau de déve-...
  • Page 5 A propos de ce manuel 1.2.2 Pictogrammes Interdiction d'action pour éviter tout risque d'accident. Le non respect de cette interdiction peut générer des accidents graves Avertissement contre le danger représenté par le symbole. Obligation d'action pour éviter tout risque d'accident. Le non respect de cette obligation peut générer des accidents graves.
  • Page 6 ● Alimentation électrique : L'alimentation électrique de la pompe turbomoléculaire doit répondre aux exigences de double isolation entre la tension d'entrée du secteur et la tension de fonctionnement selon CEI 61010 et CEI 60950. Pfeiffer Vacuum re- commande à cet effet d'utiliser des blocs d’alimentation électrique et accessoires d'origine.
  • Page 7 à vérifier la conformité de l'ensemble du système dans l'esprit des direc- tives UE en vigueur, et de la réévaluer en conséquence. ● La commande électronique d'entraînement TC 400 EC sert à l'exploitation des pompes turbomoléculaires Pfeiffer Vacuum et de leurs accessoires.
  • Page 8 3.1.1 Caractéristiques du produit La commande électronique d'entraînement de type TC 400 EC fait partie intégrante de la pompe turbomoléculaire. Elle sert à l'entraînement, à la surveillance, ainsi qu'à la com- mande de la pompe dans son ensemble. Désignation...
  • Page 9 Description du produit Catégorie de surtension...
  • Page 10 EtherCAT vers l'appareil suivant. RS-485 Prise M12 avec verrouillage à vis pour le raccordement d'appareils de commande Pfeiffer Vacuum ou d'un PC. L'utilisation d'un répartiteur en Y permet le raccorde- ment dans un système de bus. accessory Connecteur femelle M12 avec verrouillage à vis pour le raccordement d'acces- soires Pfeiffer Vacuum.
  • Page 11 GND*** CAN-L n.c. RS 485 D + 24 V DC* out GND* RS 485 D - n.c. n.c. + U B (+24 / +48 VDC ± 10 %) Fig. 3: Schéma de raccordement et affection de la TC 400 EC...
  • Page 12 L'utilisation de commutateurs et de passerelles Ethernet n'est pas prévue. 5.1.1 Planification  Pour la planification, utiliser le fichier ESI « TC 400 EC.xml » (fourni). Identification des appareils Les appareils EtherCAT sont en principe adressés par leur position dans le bus. Le pa- ramétrage classique des adresses n'est pas nécessaire.
  • Page 13 Erreur de démarrage Données de processus Données sortantes de processus ● Les données sortantes de processus sont prédéfinies comme suit : Default RxPDO (commande -> TC 400 EC, « sortie »), CoE 1600h.1-4 (1 octet) Octet.bit Signification 7000.01 Turbo Start Stop État de la pompe (0 : arrêt, 1 : marche)
  • Page 14 1. hexadécimal, voir le chapitre Données de service Données entrantes de processus ● Les données entrantes de processus sont prédéfinies comme suit : Default TxPDO (TC 400 EC -> commande, « entrée »), CoE 1A00h.1-11 (7 octets) Octet.bit Signification 6000.01 Rotation Rotation de la pompe >...
  • Page 15 Connexion « EtherCAT » Données de service Types de données Type Description BOOL Valeur binaire (oui/non) BYTE() Nombre d'un octet STRING() Chaîne de signes USINT Nombre entier positif, 8 bits UINT Nombre entier positif, 16 bits UDINT Nombre entier positif, 32 bits ULINT Nombre entier positif, 64 bits SINT...
  • Page 16 Connexion « EtherCAT » Données entrantes (TC 400 EC -> commande) sIdx Type Accès Description 2000 In Identity/Status Manufacturer STRING() Elc.Device Name STRING() Elc. Serial Number STRING() Firmware Version STRING() Status Code UINT RO P 0 : aucun défaut 1-999 : défaut 1 à 999 1001-1999 : avertissement 1 à...
  • Page 17 Total Time Powered UDINT RO P 1. Idx = Indice, sIdx = Sous-indice, hexadécimal 2. RO = lecture seule, RW = lecture/écriture, P = convient pour les données de processus Données sortantes (commande -> TC 400 EC) sIdx Type Accès Description...
  • Page 18 Connexion « EtherCAT » sIdx Type Accès Description Prs.Enable USINT RW P Activation du capteur de vide éle- vé 0 = arrêt 1 = marche 2 = marche, lorsque le point de commutation de la vitesse de rotation est atteint 3 = marche, lorsque la valeur est descendue sous le point de commutation de la pression...
  • Page 19 Connexion « EtherCAT » sIdx Type Accès Description Vnt. Configuration USINT RW P 0 : remise à l'air retardée 1 : aucune remise à l'air 2 : remise à l'air directe Vnt. Start Speed USINT RW P % de la vitesse nominale de rota- tion Vnt.
  • Page 20 Connexion « EtherCAT » sIdx Type Accès Description DO2 Configuration USINT voir 4009.41 AI1 Configuration USINT 0 : mis à l'arrêt 1 : valeur prédéfinie en fonction- nement à régime variable AO1 Configuration USINT 0 : vitesse de rotation réelle 1 : puissance 2 : intensité...
  • Page 21 Raccord « RS-485 » Raccord « RS-485 » Connexions Le port comportant la désignation « RS-485 » et situé contre la commande électronique d'entraînement permet de raccorder un appareil d'affichage et de commande (DCU ou HPU) ou un ordinateur externe. Par isolation galvanique, l'interface est séparée de façon sûre de la tension d'alimentation maximale possible de la commande électronique d'en- traînement.
  • Page 22 Raccord « RS-485 » Configuration en réseau via le port RS-485 USB/RS-485-converter USB/RS-485-converter TC/TM TC/TM RS 485 RJ45 TC 600 / 750 ATTENTION Risque d'électrocution Les mesures d'isolation du système de bus n'ont été conçues que pour l'emploi de basses tensions de sécurité. ...
  • Page 23 Le jeu de paramètres et l'appareil d'affichage et de commande de Pfeiffer Vacuum Les appareils d'affichage et de commande de Pfeiffer Vacuum DCU affichent un jeu de paramètres de base en usine. En outre, le DCU contient les paramètres, qu’ils ne sont pas inscrit dans la commande électronique d’entraînement.
  • Page 24 Jeu de paramètres Pfeiffer Vacuum default  Affichage Désignation Fonctions Unité min maxi 795 Servicelin Insérer la ligne de service 7.2.3 Ordres de réglage default  Affichage Désignation Fonctions Unité min maxi 001 Heating Chauffage 0 = off 1 = on...
  • Page 25 Jeu de paramètres Pfeiffer Vacuum default  Affichage Désignation Fonctions Unité min maxi 035 Cfg Acc A1 Configuration du raccord accessoires A1 0 = ventilateur (fonctionnement perma- nent) 1 = vanne de remise à l'air, fermée hors tension 2 = chauffage 3 = pompe primaire 4 = ventilateur (à...
  • Page 26 Jeu de paramètres Pfeiffer Vacuum 7.2.4 Demandes d'état default  Affichage Désignation Fonctions Unité min maxi RemotePrio Priorité à la télécommande 0 = non 1 = oui SpdSwPtAtt Point de commutation de la vitesse de rotation 0 = non atteint...
  • Page 27 Jeu de paramètres Pfeiffer Vacuum default  Affichage Désignation Fonctions Unité min maxi PrsSwPt 2 Point de commutation de la pression 2 RW hPa PrsSn1Name Nom du capteur 1 Pressure 1 Valeur de pression 1 RW hPa PrsCorrPi 1 Facteur de correction 1...
  • Page 28 Jeu de paramètres Pfeiffer Vacuum – Pour tous les relais : Changement de contact conformement à réglage [P:028] Option Description 0 = point de commutation de la vitesse actif lorsque le point de commutation est atteint de rotation atteint 1 = aucun défaut actif en cas de fonctionnement sans défaut...
  • Page 29 1,5 - 8,5 V pour capteur IKT p (hPa) = 10 9 V : dépassement 8 = pilotage vide primaire Signal de vide primaire ; pilotage par Pfeiffer Vacuum Groupes de pompage turbo 7.3.5 Entrée analogique sur « remote »...
  • Page 30 équilibre s'établisse entre la puissance admissible et la friction du gaz.  Pour éviter des variations de vitesse, Pfeiffer Vacuum recommande une fréquence lé- gèrement inférieure en mode Réglage de la vitesse. 7.4.4 Valeur prédéfinie puissance absorbée...
  • Page 31 Jeu de paramètres Pfeiffer Vacuum ● Des charges de gaz trop élevées ● Fuites dans le système ● Valeur de consigne temps d'accélération trop basse  Le cas échéant, éliminez les causes externes et conditionnées par les applications.  Avec le paramètre [P:700], adaptez le temps d'accélération.
  • Page 32 Jeu de paramètres Pfeiffer Vacuum [P:017] = 1 [P:701] [P:719] [P:010] [P:302] Process Fig. 10: Exemple pour Configuration point de commutation de la vitesse de rotation 1+2 active ; [P:701] > [P:719] [P:017] = 1 [P:719] [P:701] [P:010] [P:302] Process Fig.
  • Page 33 Jeu de paramètres Pfeiffer Vacuum 7.4.8 Standby Pfeiffer Vacuum recommande le mode Standby de la pompe turbomoléculaire lors de pauses de processus ou d'exploitation. Lorsque le mode Standby est activé, la com- mande électronique d'entraînement réduit la vitesse de la pompe turbomoléculaire. En Mode d'exploitation à...
  • Page 34 Pfeiffer Vacuum recommande le mode intermittent entre 5 et 10 hPa. Un manomètre et une vanne de dosage sont requis pour le réglage des seuils de commutation.
  • Page 35 Jeu de paramètres Pfeiffer Vacuum 7.4.12 Exploitation avec périphérique Selon la configuration, plusieurs appareils accessoires peuvent être raccordés à la pompe turbomoléculaire et être commandés via les paramètres de la commande élec- tronique d'entraînement. Chauffage  Enclenchez ou éteignez le chauffage à l'aide du paramètre [P:001].
  • Page 36 Jeu de paramètres Pfeiffer Vacuum Remise à l'air directe Le début et le temps de remise à l'air ne sont pas configurables. La remise à l'air débute avec une temporisation de 6 s après « Groupe de pompage off ». Lors d'un nouvel en- clenchement de la fonction Groupe de pompage, la vanne de remise à...
  • Page 37 Jeu de paramètres Pfeiffer Vacuum Mise en marche / mise hors circuit de la pompe 7.5.1 Mise en circuit La fonction « Groupe de pompage » regroupe l'exploitation de la pompe turbomolécu- laire et la commande de tous les appareils accessoires (p. ex. pompe primaire).
  • Page 38 Protocole Pfeiffer Vacuum pour « RS-485 » Protocole Pfeiffer Vacuum pour « RS-485 » Cadre de télégramme Le cadre de télégramme du protocole Pfeiffer Vacuum contient uniquement des signes de code ASCII [32; 127], à l'exception du signe de fin de télégramme . En principe, un maître (p.ex.
  • Page 39 Protocole Pfeiffer Vacuum pour « RS-485 » 8.2.2 Exemple 2 Ordre de réglage Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ! ASCII Ordre de réglage compris Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ...
  • Page 40 Dysfonctionnements Dysfonctionnements Généralités Des dysfonctionnements au niveau de la pompe turbomoléculaire et de la commande électronique d'entraînement entraînent toujours un message d'avertissement ou d'er- reur. Dans les deux cas, un code d'erreur est émis via la commande électronique d'en- traînement. En général, les messages de service sont affichés via les DEL sur la com- mande électronique d'entraînement.
  • Page 41 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err006 Erreur de temps d'accélération – Temps d'accélération réglé trop bas  Adapter le temps d'accélération aux condi- tions du processus – Fuite de gaz dans le récipient en raison d'un défaut d'étanchéité ou de vannes ...
  • Page 42 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err143 Température excessive pompe de fluide – Refroidissement insuffisant  Améliorer le refroidissement  Vérifier les conditions d'utilisation d'exploitation  Acquittement uniquement pour une vitesse f = 0 Err777 Vitesse nominale non confirmée –...
  • Page 43 Dysfonctionnements Affichage sur le Problème Causes possibles Dépannage ** Error E090 ** Défaut interne à l'appareil – RAM insuffisante  Informer le service après-vente de Pfeiffer Vacuum – DCU raccordé à la mauvaise com- mande électronique de pompe  Raccorder la commande électronique de pompe correcte ** Error E698 ** Erreur de communication...
  • Page 44 CE suivantes : ● Compatibilité électromagnétique 2014/30/UE ● Basse tension 2014/35/UE ● Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE TC 400 EC Normes harmonisées et normes nationales appliquées : DIN EN 61000-3-2 : 2014 DIN EN 61000-3-3 : 2013...
  • Page 45 Notizen / Notes:...
  • Page 46 Notizen / Notes:...
  • Page 47 Notizen / Notes:...
  • Page 48 UN SEUL FOURNISSEUR DE SOLUTIONS DE VIDE Dans le monde entier, Pfeiffer Vacuum est reconnu pour ses solutions de vide innovantes et adaptées, son approche technologique, ses conseils et la fiabilité de son service. UNE LARGE GAMME DE PRODUITS Du composant au système complexe, nous sommes votre seul fournisseur de solutions de vide offrant une gamme complète de produits.
