14 Equipement technique de sécurité
Les accessoires techniques de sécurité sont disponibles dans le cata-
logue ou sur le site Internet du fabricant. S'adresser à son fournisseur.
14.1 Disposition des équipements techniques de sécurité
minimum selon EN 12828:2012
Chaudière  300 kW ; température de service  105 °C ; tempéra-
ture d'arrêt (STB)  110 °C – Chauffage direct
11
6/7
1)
3
≤ 300 kW
12 18
19

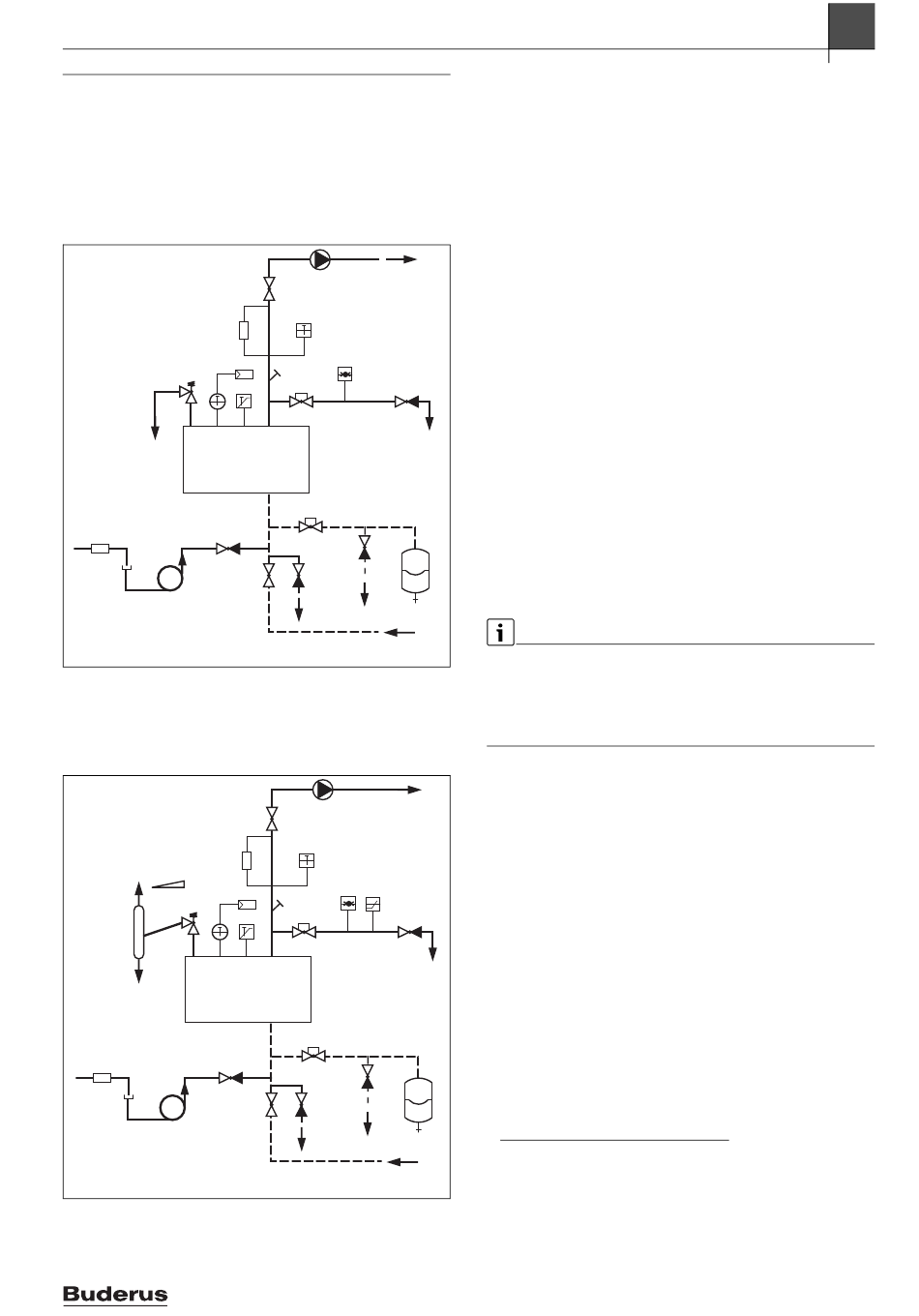

Fig. 49 Equipement technique de sécurité selon EN 12828:2012 pour
chaudière ≤ 300 kW avec limiteur de température de sécurité
(STB) ≤ 110 °C
Chaudière  300 kW ; température de service  105 °C ; tempéra-
ture d'arrêt (STB)  110 °C – Chauffage direct
11
0,5 %
6/7
8
1)
3
> 300 kW
12 18
19
Fig. 50 Equipement technique de sécurité selon EN 12828:2012 pour
chaudière > 300 kW avec limiteur de température de sécurité
(STB) ≤ 110 °C
Logano plus – 6720866935 (2022/08)
2
1)
5
10
15
20
1)
4
1
15
14
16
17
2
13
0010011777-001
2
1)
5
9
10
P
15
20
1)
4
1
15
14
16
17
2 13
0010011778-001
Equipement technique de sécurité
Légende de la fig. 49, page 43 et fig. 50, page 43 :
RK Retour
VK Départ
[1] Générateur de chaleur
[2] Vanne d'arrêt départ/retour
1)
[3] Thermostat
[4] Limiteur de température de sécurité
[5] Dispositif de mesure de la température
[6] Soupape de sécurité à membrane MSV 2,5 bar/3,0 bar ou
[7] Soupape de sécurité HFS ≥ 2,5 bars
VK [8] Vase d'expansion ; pas nécessaire sur les installations > 300 kW
si un limiteur de température de sécurité (Protection ≤ 110 °C) et
un limiteur de pression maximale par chaudière sont prévus.
[9] Limiteur de pression maximale
[10] Manomètre
[11] Dispositif de sécurité contre le manque d'eau ; pas sur les installa-
tions ≤ 300 kW si un pressostat minimum par chaudière ou une
mesure alternative autorisée par le fabricant sont prévus à la place.
[12] Blocage du reflux
[13] Robinet de remplissage et de vidange
[14] Conduite d'expansion (conduite de sécurité)
[15] Robinetterie d'arrêt – sécurisée contre la fermeture involontaire,
par ex. vanne à capuchon plombée
[16] Vidange devant le vase d'expansion
[17] Vase d'expansion (EN 13831)
[18] Dispositif de remplissage
[19] dispositif adapté pour la séparation du réseau de chauffage et du
réseau d'eau potable
[20] Robinet de vidange du groupe de sécurité chaudière (barres de
manostat)
RK
Les illustrations représentent à titre indicatif et de manière schématique
l'équipement technique de sécurité selon la norme EN 12828:2012
pour les modèles d'installations indiqués ici. La réalisation pratique est
soumise aux règles techniques en vigueur.
▶ Tenir compte des valeurs limites nationales spécifiques.
Dispositif de sécurité contre le manque d'eau comme protection
VK
contre le réchauffement non autorisé
Conformément à EN 12828:2012, un dispositif de sécurité contre le
manque d'eau est nécessaire pour protéger la chaudière contre le
réchauffement non autorisé. La EN 12828:2012 permet d'installer
comme alternative au dispositif de sécurité contre le manque d'eau un
pressostat minimum homologué.
RK
1) La température de départ maximale possible en combinaison avec les
régulateurs Logamatic de la série 4000 est environ de 18 K en dessous de la
température d'arrêt du limiteur de température de sécurité.
La température de départ maximale possible en combinaison avec les
régulateurs Logamatic de la série 5000 est environ de 12 K en dessous de la
température d'arrêt du limiteur de température de sécurité.
