6
Installation

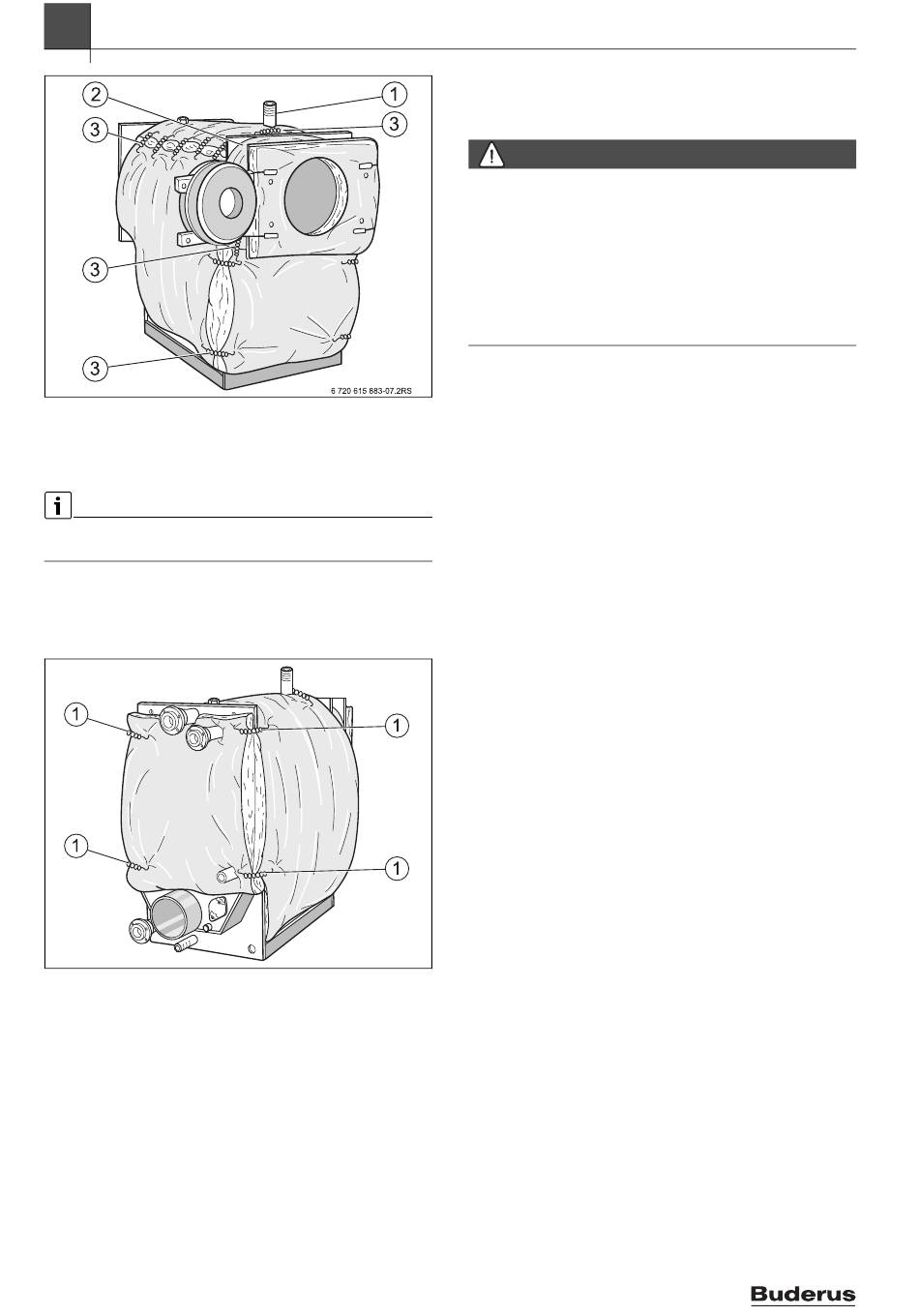

Fig. 10 Poser et fixer le matelas isolant
[1] Dispositif de sécurité contre le manque d'eau
[2] Bande d'isolation thermique
[3] Ressorts de tension
Attention aux découpes pour les goujons de charnières et les manchons
filetés pour le raccord-union de la porte du foyer !
▶ Fermer la porte du foyer et fixer avec les vis [2] ( fig. 9, page 17).
▶ Poser l'isolation thermique du panneau arrière selon les évidements
sur le panneau arrière de la chaudière et fixer de chaque côté au
matelas isolant à l'aide de 4 ressorts de tension.
Fig. 11 Poser l'isolation thermique du panneau arrière et fixer
[1] Ressorts de tension
18
6.4
6.4.1
Danger de mort par intoxication !
Une arrivée d'air insuffisante peut entraîner des sorties d'échappement
de fumées dangereux !
▶ Veiller à ce que les ouvertures d'arrivée et de sortie d'air ne soient ni
réduites ni fermées.
▶ Si le défaut n'est pas éliminé immédiatement, ne pas faire fonction-
ner la chaudière.
▶ Informer l'exploitant par écrit du défaut ainsi que du danger qui en
résulte.
Les recommandations suivantes pour l'exécution du système d'évacua-
tion des fumées doivent garantir un fonctionnement parfait de l'installa-
tion de chauffage. Si ces règles ne sont pas respectées, des problèmes
très importants peuvent survenir au niveau du fonctionnement de la
combustion jusqu'à provoquer des déflagrations.
Il s'agit la plupart du temps de nuisances sonores, d'une mauvaise stabi-
lité de la combustion ou de vibrations trop importantes sur les différents
éléments ou modules.
Il faut considérer le problème des systèmes de combustion Low-NOx de
manière plus critique en raison de la combustion. L'installation d'évacua-
tion des fumées doit donc être planifiée et réalisée avec beaucoup de soin.
Le système d'évacuation des fumées est généralement composé d'une
connexion entre le générateur de chaleur et le système vertical lui-même
(cheminée).
Comme la condensation des fumées est utilisée dans le générateur de
chaleur, le système d'évacuation des fumées doit être adapté à la qualité
des condensats d'échappement.
Pour la configuration et l'exécution de l'installation d'évacuation des
fumées, les exigences suivantes doivent être respectées :
• Le système d'évacuation des fumées doit être réalisé dans un maté-
riau résistant à la corrosion.
• Le système d'évacuation des fumées doit être homologué pour pou-
voir fonctionner sur une unité de condensation.
• Les évacuations des fumées doivent être déterminées en fonction
des prescriptions nationales et locales ainsi que des normes en
vigueur.
• Le système d'évacuation des fumées doit être configuré en corres-
pondance avec la plage de modulation du brûleur.
• Pour déterminer les matériaux du système d'évacuation des fumées,
il faut tenir compte de la composition et des températures des gaz de
combustion afin d'éviter d'endommager ou d'encrasser les compo-
sants en contact avec les fumées.
0010011572-001
• Utiliser uniquement des systèmes d'évacuation des fumées adaptés
à une température minimale des fumées de 120 °C.
• Les fumées doivent être évacuées directement, le plus favorable-
ment possible par rapport à la cheminée (par ex. trajet court et en
pente ascendante, avec le moins de coudes possible). Il faut prévoir
un seul tirage pour chaque chaudière séparément. La dilatation ther-
mique de l'installation doit être prise en compte.
• Les déviations dans les éléments de raccordement doivent être réali-
sées par des coudes ou tôles de guidage. Eviter les éléments de rac-
cordement avec plusieurs dérivations, car ils peuvent influencer
négativement l'air et les bruits d'impact ainsi que les secousses de
démarrage. Eviter également les transitions entre les brides de rac-
cordement rectangulaires et le tuyau de raccordement. L'angle de
transition ne doit pas dépasser 30° comme pour les réductions / ral-
longes nécessaires.
Raccordement de la chaudière côté fumées et eau
Exigences générales requises pour le système d'évacua-
tion des fumées
DANGER
Logano plus – 6720866935 (2022/08)
