Installation
5.7
Maintien de la pression
Les systèmes de maintien de pression commandés par pompe pro-
voquent des variations de pression qui peuvent être très fréquentes
selon l'exécution de l'installation et les réglages de l'appareil. Même si
ces variations de pression semblent faibles, elles peuvent gravement
endommager la chaudière si elles sont trop fréquentes, celle-ci étant
configurée pour une contrainte de pression essentiellement statique.
Pour assurer la protection contre les dégâts :
▶ Déterminer les vases d'expansion correctement.
▶ S'assurer que chaque générateur de chaleur est équipé d'un vase
d'expansion séparé (protection individuelle).
▶ Régler la pression admissible du vase d'expansion de manière à ce
qu'elle corresponde au p0 du système de maintient automatique de
la pression.
Puissance chau-
Vase d'expansion à membrane [l]
dière [kW]
jusqu'à 300
jusqu'à 500
jusqu'à 1 000
jusqu'à 2 000
jusqu'à 5 000
jusqu'à 10 000
Tab. 9
Volumes minimum recommandés des vases d'expansion
Pour garantir une utilisation conforme à l'usage prévu de la soupape de
sécurité, un écart de 10 %, d'au minimum 0,5 bar, doit être réglé entre la
pression de départ de la soupape de sécurité et la pression finale du sys-
tème de maintien de pression.
6
Installation
Pour l'installation et le fonctionnement de l'installation de chauffage :
▶ Respecter les normes, les prescriptions et les directives locales en
vigueur.
▶ Respecter les données indiquées sur la plaque signalétique de la
chaudière.
6.1
Mise en place de la chaudière
DANGER
Danger de mort par intoxication !
Une arrivée d'air insuffisante peut entraîner des échappements de
fumées dangereux !
▶ Veiller à ce que les ouvertures d'arrivée et de sortie d'air ne soient ni
réduites ni fermées.
▶ Si le défaut n'est pas éliminé immédiatement, ne pas faire fonction-
ner la chaudière.
▶ Informer l'utilisateur par écrit du défaut ainsi que du danger qui en
résulte.
DANGER
Risques d'incendie dus à des matériaux et liquides inflammables !
▶ Ne stocker pas de matériaux ni liquides inflammables à proximité
immédiate du producteur de chaleur.
16
50
80
140
300
800
1 600
AVIS
Dégâts sur l'installation dus au gel !
▶ Mettre l'installation de chauffage en place dans un local à l'abri du gel.
Distances minimales à respecter par rapport aux murs
Pour le socle ou la surface de pose, respecter les distances minimales
indiquées par rapport aux murs ( fig. 7, page 16 et tabl. 10, page 17).
La surface d'implantation doit être porteuse, plane et horizontale.
Le bord avant de la chaudière doit être aligné au bord du socle.
La butée de la porte du foyer peut être montée de droite à gauche
( chap. 6.11.2, page 25).
Si un piège à son ou un appareil de régulation est monté sur le côté de la
chaudière, un espace supplémentaire doit être respecté.
Si un découplage est nécessaire entre le lieu d'installation et la chaudière
à cause des bruits d'impact, il faut prendre des mesures d'isolation
acoustique (par ex. supports insonorisants) avant la mise en place.

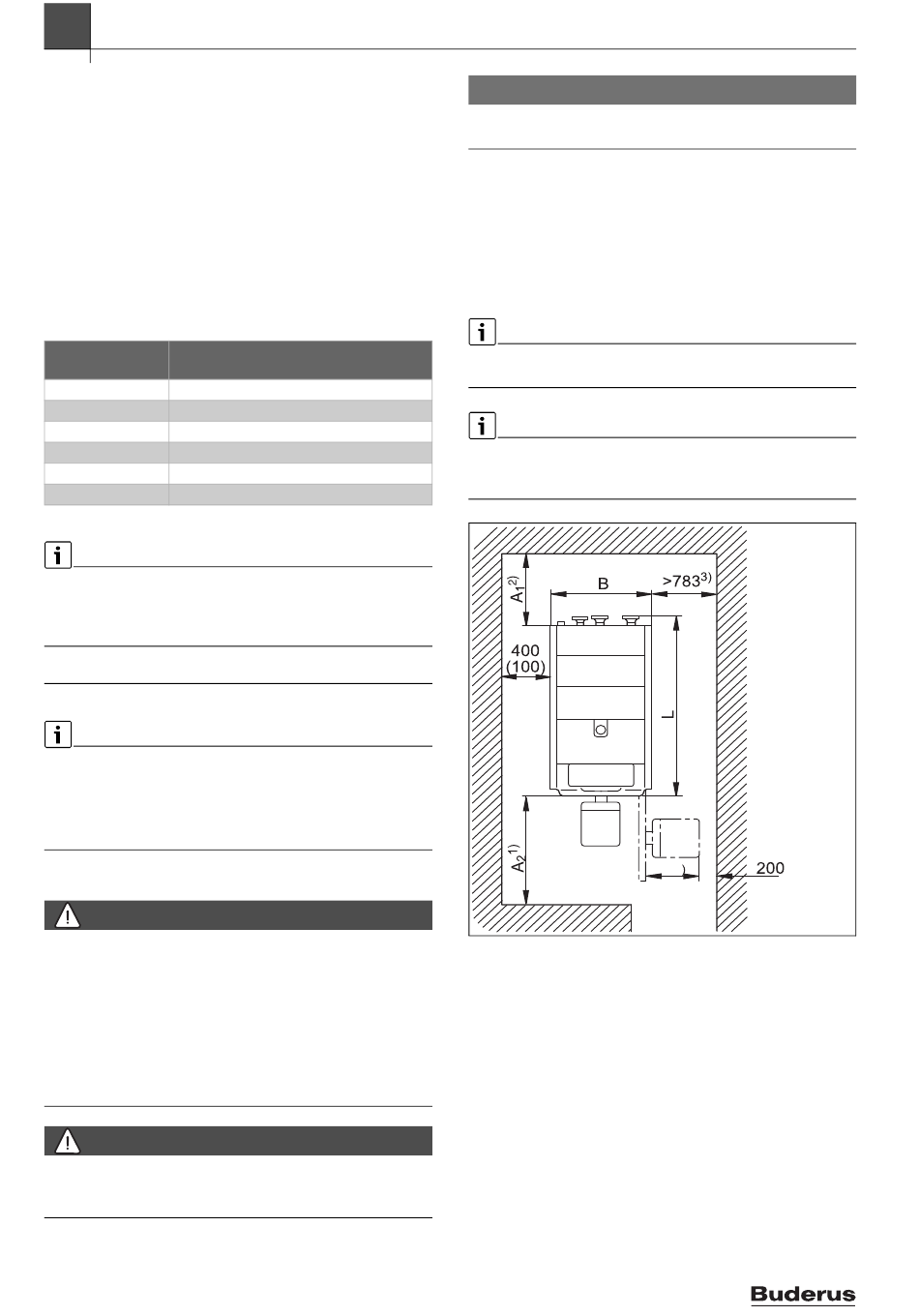

Fig. 7
Dimensions du local d'installation en mm (
1)
Si la chaudière est équipée d'un brûleur externe, la dimension A2
dépend également de la longueur du brûleur.
2)
Si un piège à son est installé, tenir compte de ses cotes d'accès.
3)
Avec un support latéral pour l'appareil de régulation
4)
Tenir compte des dimensions du brûleur.
Il est avantageux de disposer d'un écoulement dans une canalisation à
proximité du lieu d'installation.
