Régulateur
• L'appareil de régulation doit garantir que le brûleur passe en petite
allure avant un arrêt de régulation. Dans le cas contraire, le robinet de
sécurité (SAV) sur la ligne gaz risque d'être sollicité.
• Choisir et régler les appareils de régulation de manière à pouvoir assu-
rer un démarrage progressif de la chaudière à partir de l'état froid. La
charge thermique ne doit être enclenchée qu'avec une temporisation.
• Après la demande du brûleur, une minuterie automatique par ex.
devrait limiter la charge du brûleur à une charge minimale pendant env.
150 secondes. Ceci permet d'éviter le démarrage et l'arrêt incontrôlés
du brûleur en cas de besoins thermiques limités.
• Le nombre de démarrages du brûleur doit pouvoir s'afficher sur la régu-
lation en place (alternativement à l'appareil de contrôle du brûleur).
• Le nombre maximal de démarrages du brûleur doit être contrôlé. Le
nombre de démarrage du brûleur ne doit pas dépassé 6 démarrages
par heure (calculé via le temps de marche du brûleur sur une journée).
Pour un nombre de démarrage plus élevé, l'utilisateur devrait recevoir
une notification. Il faut contrôler sur l'installation si le nombre de
démarrage du brûleur peut être diminué. L'optimisation de l'installation
peut être soutenue par le service après-vente du fabricant.
▶ Respecter l'écart minimum entre la température d'arrêt réglée du limi-
teur de température de sécurité, le thermostat, la température maxi-
male de l'eau de chaudière et la demande de température maximale (
Logamatic 4000 : tabl. 12, page 29 ; Logamatic 5000 : tabl. 14,
page 34).
La température maximale de l'eau de chaudière peut être réglée dans le
module de commande du régulateur, dans le menu «Paramètres chau-
dière» sous «Température d'arrêt max».
▶ Régler les températures de consigne des circuits de chauffage à des
valeurs minimales.
▶ Enclencher les circuits de chauffage toutes les 5 minutes (par ex. au
démarrage le matin).
DANGER
Risque d'électrocution !
▶ Avant d'ouvrir le régulateur ou la chaudière, mettre l'installation hors
tension sur tous les pôles et sécuriser contre toute réenclenchement
involontaire.
▶ Poser les conduites des câbles et les tubes capillaires avec soin.
▶ S'assurer que les tubes capillaires ne sont pas pliés.
▶ Effectuer un branchement électrique fixe selon les normes d'installa-
tion internationales et les prescriptions locales en vigueur.
7.2 Appareil de régulation de la série 4000 (accessoire)
La position des borniers des régulateurs de la série Logamatic 4000
varie en fonction du régulateur mais l'inscription des borniers reste iden-
tique. En ouvrant l'appareil de régulation, le bornier se reconnaît facile-
ment.
Les régulateurs suivants peuvent être utilisés pour la chaudière :
• Logamatic 4211
• Logamatic 4212
• Logamatic 4321
• Logamatic 4322
Le régulateur peut être monté soit sur la chaudière soit sur le côté au
moyen du support (accessoire).
Pour l'utilisation d'un support latéral pour régulateur :
▶ Respecter la notice d'installation jointe.
28
7.2.1 Montage du régulateur
La fig. 32, page 28 représente la vue arrière du régulateur et du capot
avant [1].
▶ Dévisser les deux vis du couvercle [1].
▶ Retirer le capot vers le haut.
▶ Placer l'appareil de régulation à l'avant avec les crochets [4] dans les
perforations ovales du capot avant de la chaudière [5].
▶ Tirer l'appareil de régulation vers l'avant puis le basculer vers
l'arrière. Les crochets élastiques [2] doivent s'enclencher à l'arrière
dans les orifices rectangulaires du capot avant de la chaudière [3].
▶ Visser le socle de l'appareil de régulation à gauche et à droite du che-
min de câbles sur le capot avant de la chaudière [6] par les perfora-
tions [7] à l'aide de deux vis à tôle.

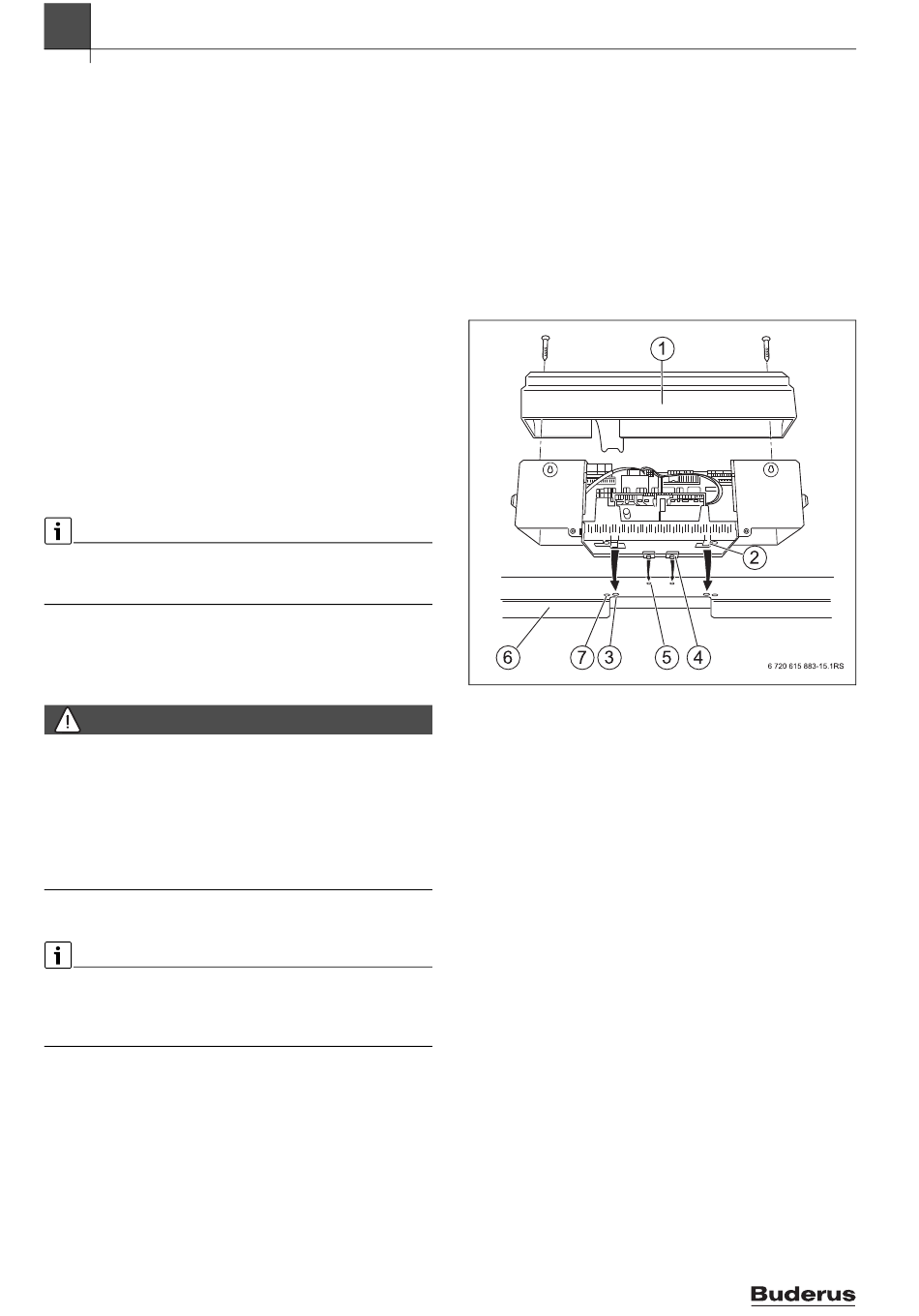

Fig. 32 Montage du régulateur
[1] capot
[2] Crochets élastiques
[3] Orifices rectangulaires du capot avant de la chaudière
[4] Crochets à emboîtage
[5] Perforations ovales du capot avant de la chaudière
[6] Passe-fil du capot avant de la chaudière
[7] Perforation pour les vis à tôle
Logano plus – 6720866935 (2022/08)
