Installation de l'appareil
2.5.5 Mise à la terre de l'appareil
2.5.5
Mise à la terre de l'appareil

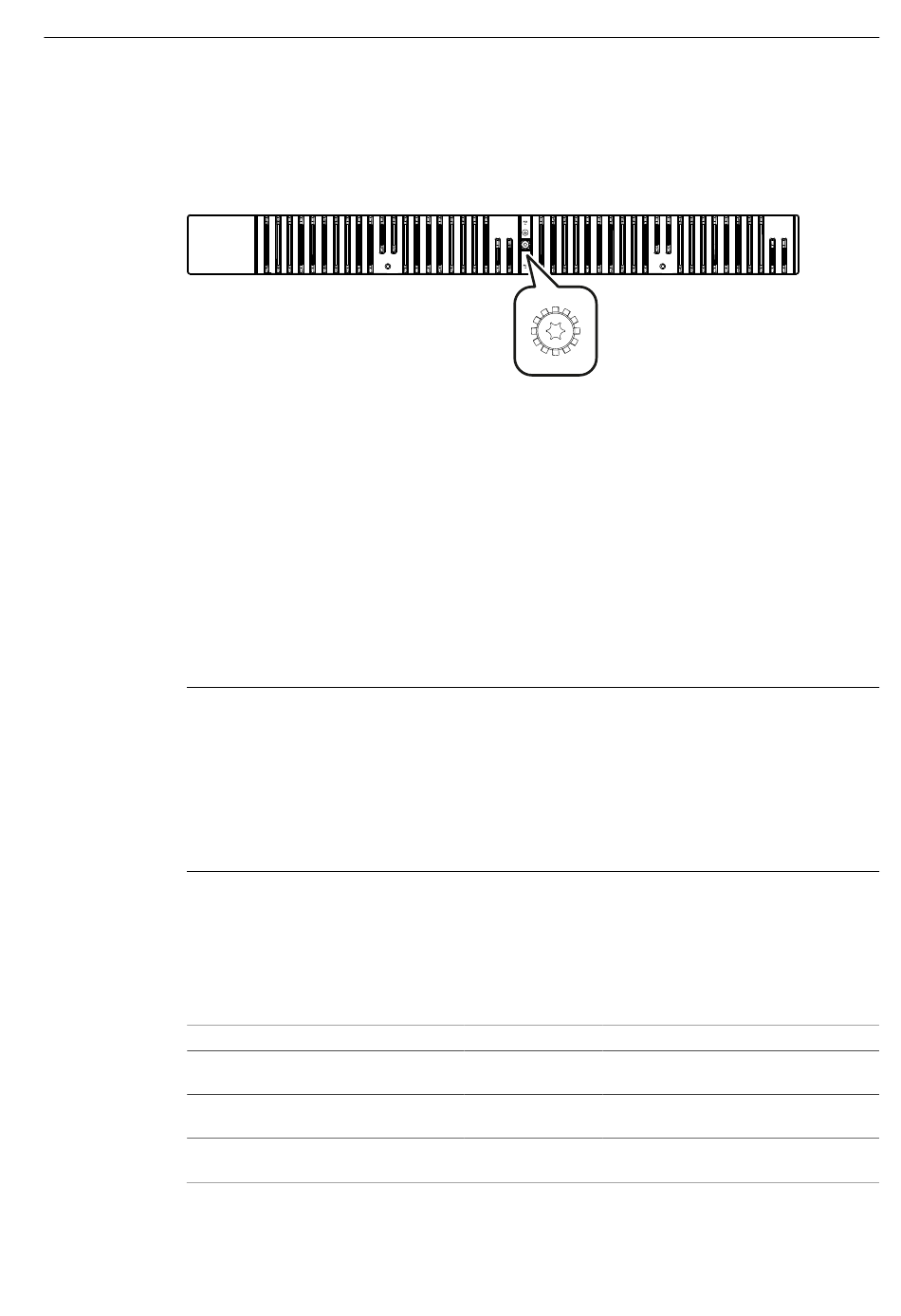

L'appareil doit être mis à la terre via la vis de mise à la terre entre les emplacements
de modules d'alimentation et conformément à UL 62368-1/CSA-C22.2 No. 62368-1.
Figure 2.32
Terre fonctionnelle
Les perturbations CEM sont redirigées vers la terre via la terre fonctionnelle. Cela
assure l'immunité de la transmission des données.
La terre fonctionnelle doit être implémentée avec une faible impédance. La
connexion de la terre fonctionnelle doit être établie directement sur la plaque de
montage ou sur la borne du rail DIN.
Conditions
Remarque
Mise à la terre de protection en cours de fonctionnement conformément à UL
62368-1/CSA-C22.2 No. 62368-1
Lors du fonctionnement conformément à UL 62368-1/CSA-C22.2 No. 62368-1,
l'appareil doit être connecté à la terre de protection via la vis de mise à la terre pour
répondre aux exigences d'homologation UL. Ces travaux doivent être réalisés par un
électricien qualifié conformément à UL 62368-1/CSA-C22.2 No. 62368-1.
Pour câbler une terre de protection connectée en permanence, utilisez des câbles en
cuivre #14-8 AWG ou des câbles en cuivre avec une section transversale de 1,5 à 6
mm
Outils/matériel requis
#1 tournevis cruciforme
Fil de terre tressé ou équivalent
Cosse à anneau M3.5 (#6)
48
Vis de mise à la terre
2
2
(0.05 à 0.2 in
).
Matériel
Quantité
1
Pour la désinstallation/l'installation de
borniers et du cache du bornier.
1
Pour raccorder l'appareil à la terre de
sécurité.
1
Pour connecter le fil de terre à la borne
de terre du châssis.
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
Détails
RUGGEDCOM RST2428P
