4.
5.
Risque d'électrocution – danger de mort, risques de blessures graves et/ou
d'endommagement de l'appareil
Assurez-vous que le cache de protection fourni est toujours installé avant la mise
sous tension de l'appareil.
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
Borne de châssis/borne de mise à la terre pour PS2
7
Borne négative pour PS2
8
Figure 2.19
Bornes PS1 et PS2
Remarque
Pour obtenir des exemples de différentes combinaisons de câblage, voir
"Exemples de câblage" (Page 42).

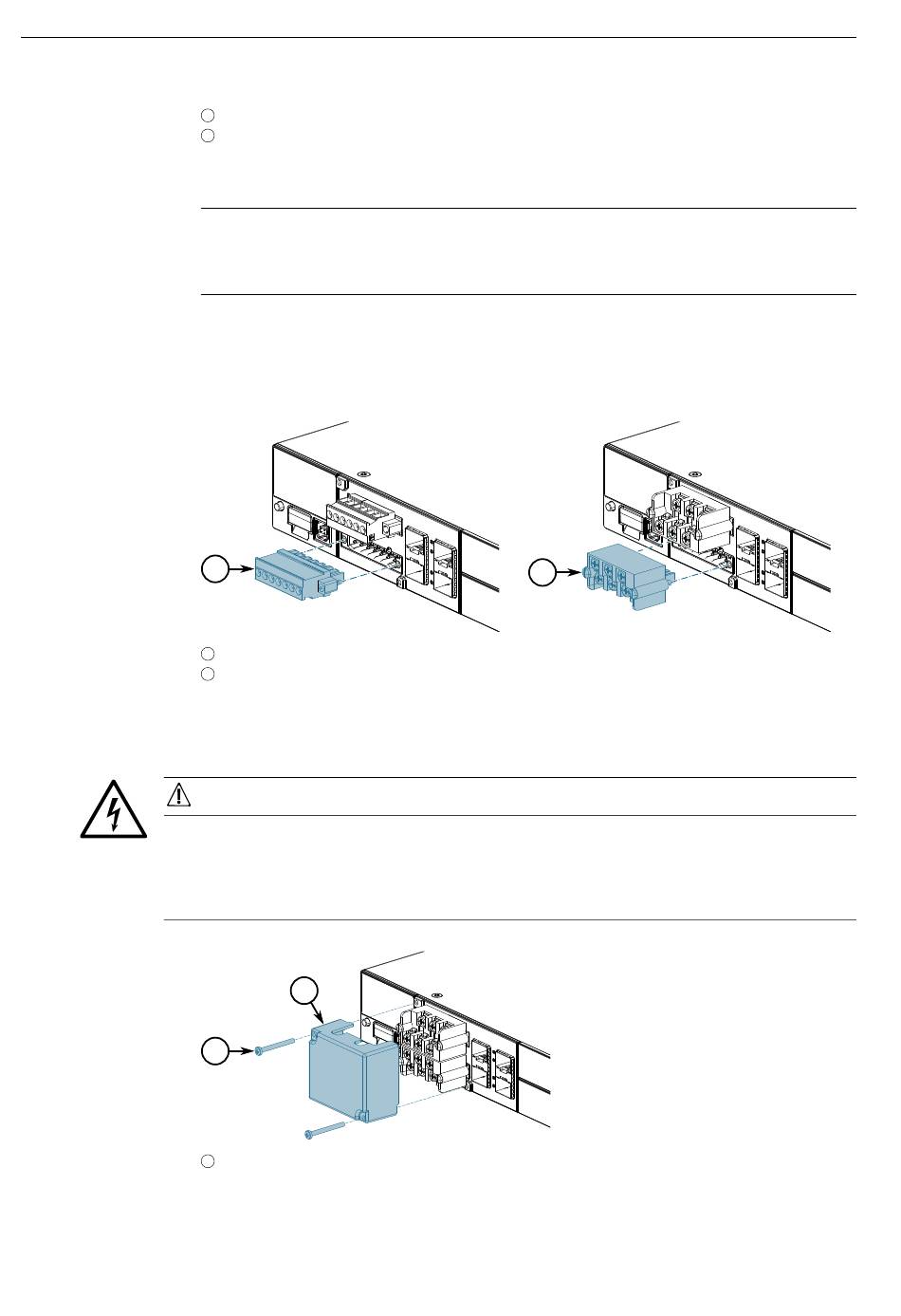

Réinsérez le bornier dans l'appareil.
Pour les connecteurs de bornier de type européen (Euroblock), utilisez un
tournevis plat pour serrer les vis imperdables.
1
Connecteur de bornier de type européen (Euroblock)
1
Connecteur de bornier à vis
2
Figure 2.20
Montage du connecteur de bornier d'alimentation
Installez le cache de protection.
DANGER
1
2
Cache de protection
1
Installation de l'appareil
2.5.3 Raccordement de l'alimentation
2
41
