Outils/matériel requis
Fiche de connexion au bornier
d'alimentation 6 POS
Pince à sertir multi-usage 10-18 AWG
Cosse à anneau M3.5 (#6)
Bornier
L'alimentation PoE externe est connectée via le port du bornier du relais d'alarme PoE
et de sécurité.

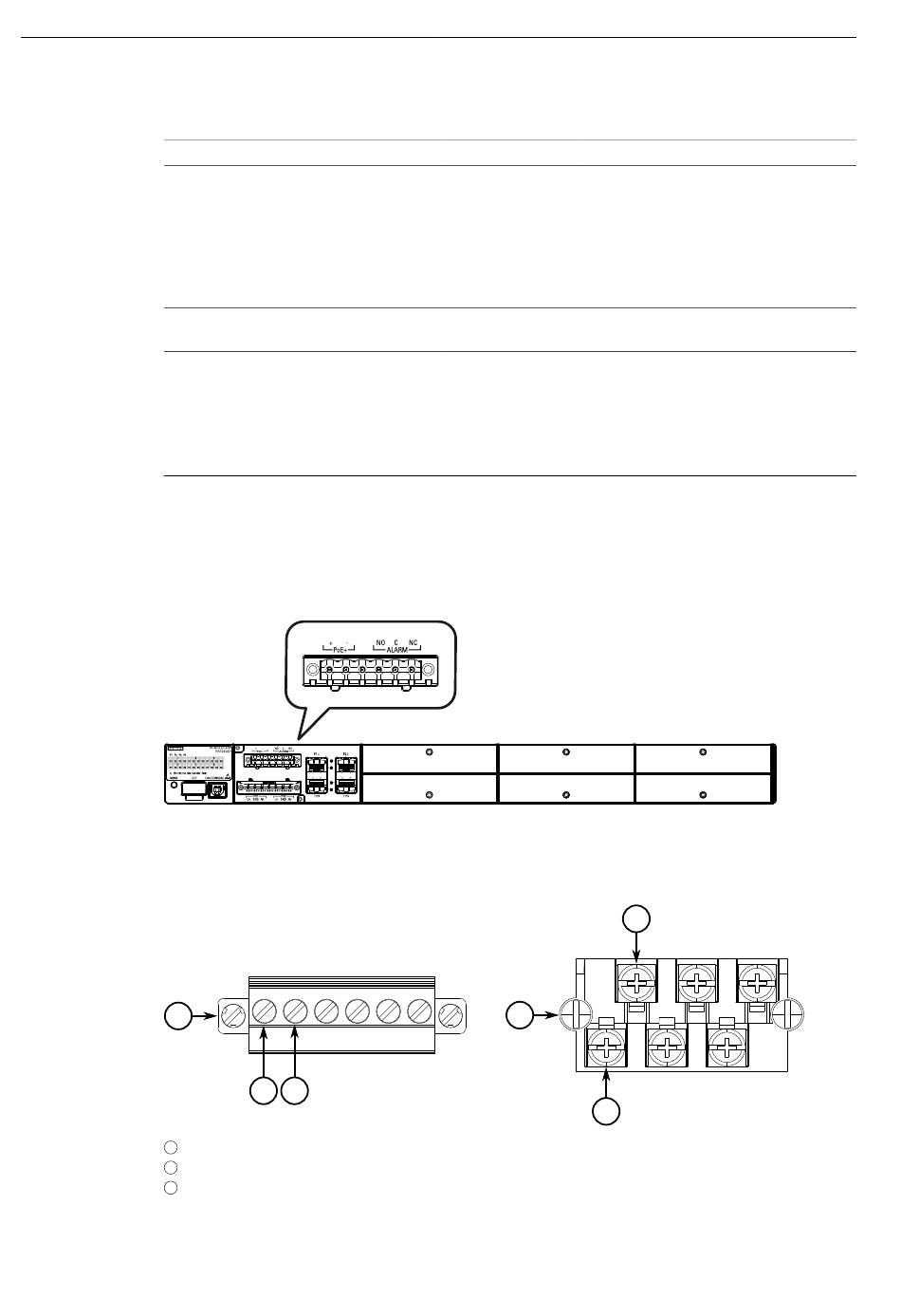

Figure 2.27
Les désignations des bornes sont repérées sur l'appareil pour une identification aisée.
1
1
2
3
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
Outil/matériel
Port du bornier du relais d'alarme PoE et de sécurité
3
4
Bornier de type européen (Euroblock)
Bornier à vis
Borne positive (+) pour PoE
2.5.4 Raccordement d'une alimentation PoE externe
Quantité
1
L'appareil comprend un connecteur de
bornier de type européen (Euroblock)
ou un connecteur de bornier à vis.
Des connecteurs supplémentaires
sont disponibles à l'achat. Pour
plus d'informations, voir "Pièces et
accessoires" (Page 17).
1
Pour le dénudage et le sertissage de
câbles.
2
Uniquement pour les connecteurs de
bornier à vis.
Doivent avoir de petites cosses de
câbles circulaires isolées avec une
distance minimale de 5 mm (0.2 in)
entre le centre de l'anneau et l'isolation.
2
Installation de l'appareil
Détails
3
4
