Marche à suivre
Procédez comme suit pour connecter le relais d'alarme de sécurité :
Remarque
Le bornier à vis se fixe à l'aide de vis cruciformes et de plaques de compression qui
permettent des connexions avec fils nus ou des cosses à sertir.
Utilisez des cosses à anneau M3.5 ayant de petites cosses de câbles circulaires
isolées avec une distance maximale de 5 mm (0.2 in) entre le centre de l'anneau et
l'isolation.
1.
2.
3.
4.
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
Retirez le cache de protection.
Si un connecteur de bornier du relais d'alarme PoE et de sécurité est en place sur
l'appareil, retirez-le.
Raccordez le connecteur du bornier à un périphérique I/O.
1
Bornier de type européen (Euroblock)
1
Bornier à vis
2

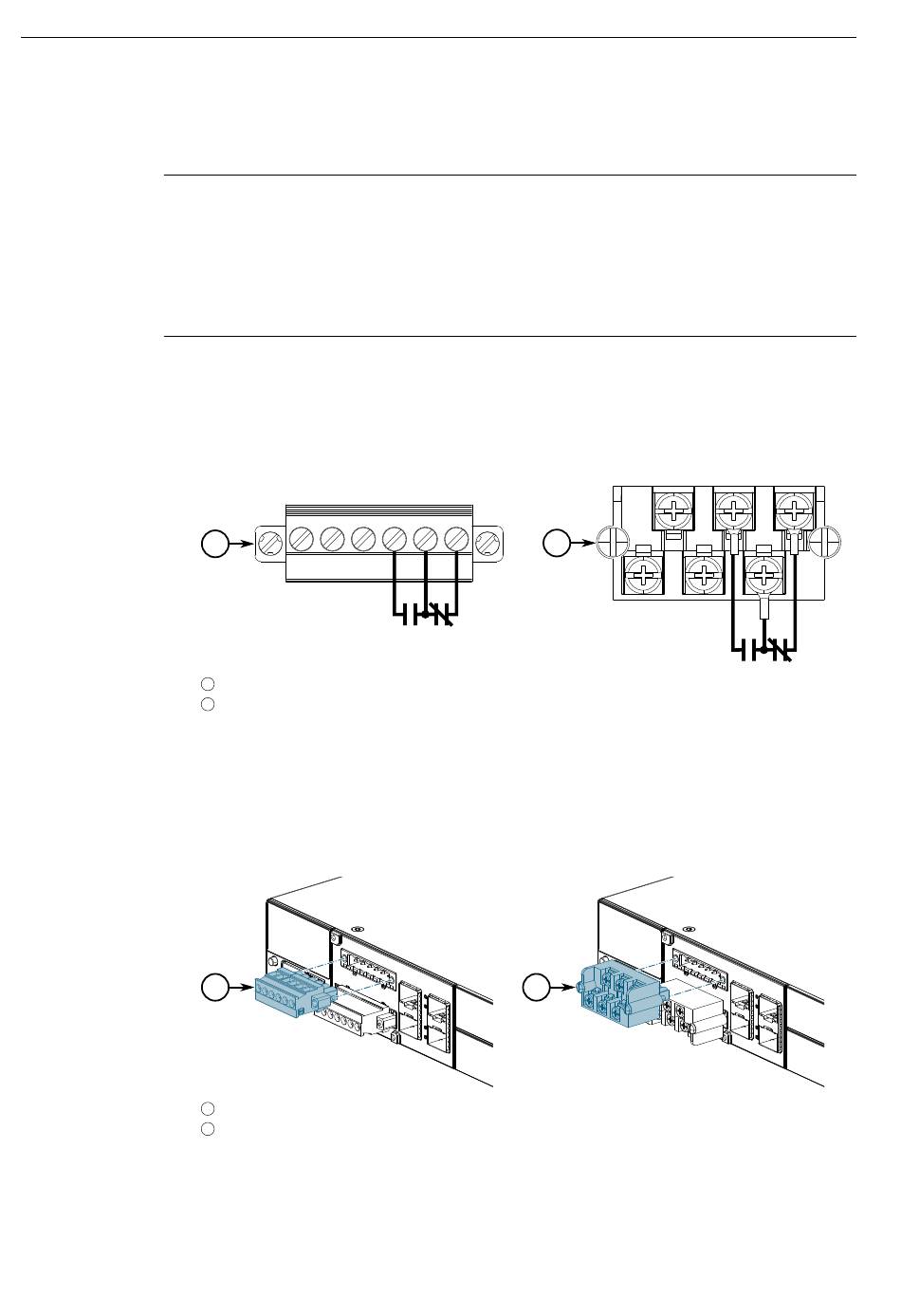

Figure 2.6
Bornes du relais d'alarme de sécurité
Réinsérez le bornier dans l'appareil.
Pour les connecteurs de bornier de type européen (Euroblock), utilisez un
tournevis plat pour serrer les vis imperdables.
1
Connecteur de bornier de type européen (Euroblock)
1
Connecteur de bornier à vis
2
Figure 2.7
Assemblage du connecteur du bornier du relais d'alarme PoE et de sécurité
Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
2
2
