2.5.2 Installation/retrait de modules d'alimentation
2.
3.
4.
5.
6.
7.
36
Retirez le module existant.
Installez ou retirez la vis d'arrêt du module d'alimentation. La vis est destinée à
empêcher l'insertion d'une alimentation CC basse tension dans un emplacement
de module configuré pour une haute tension CA/CC.
•
Si vous installez un module d'alimentation CA/CC haute tension, installez la
vis d'arrêt.
•
Si vous installez un module d'alimentation CC basse tension, retirez la vis
d'arrêt.
Remarque
Une clé Allen est incluse avec les modules d'alimentation CA/CC haute tension.

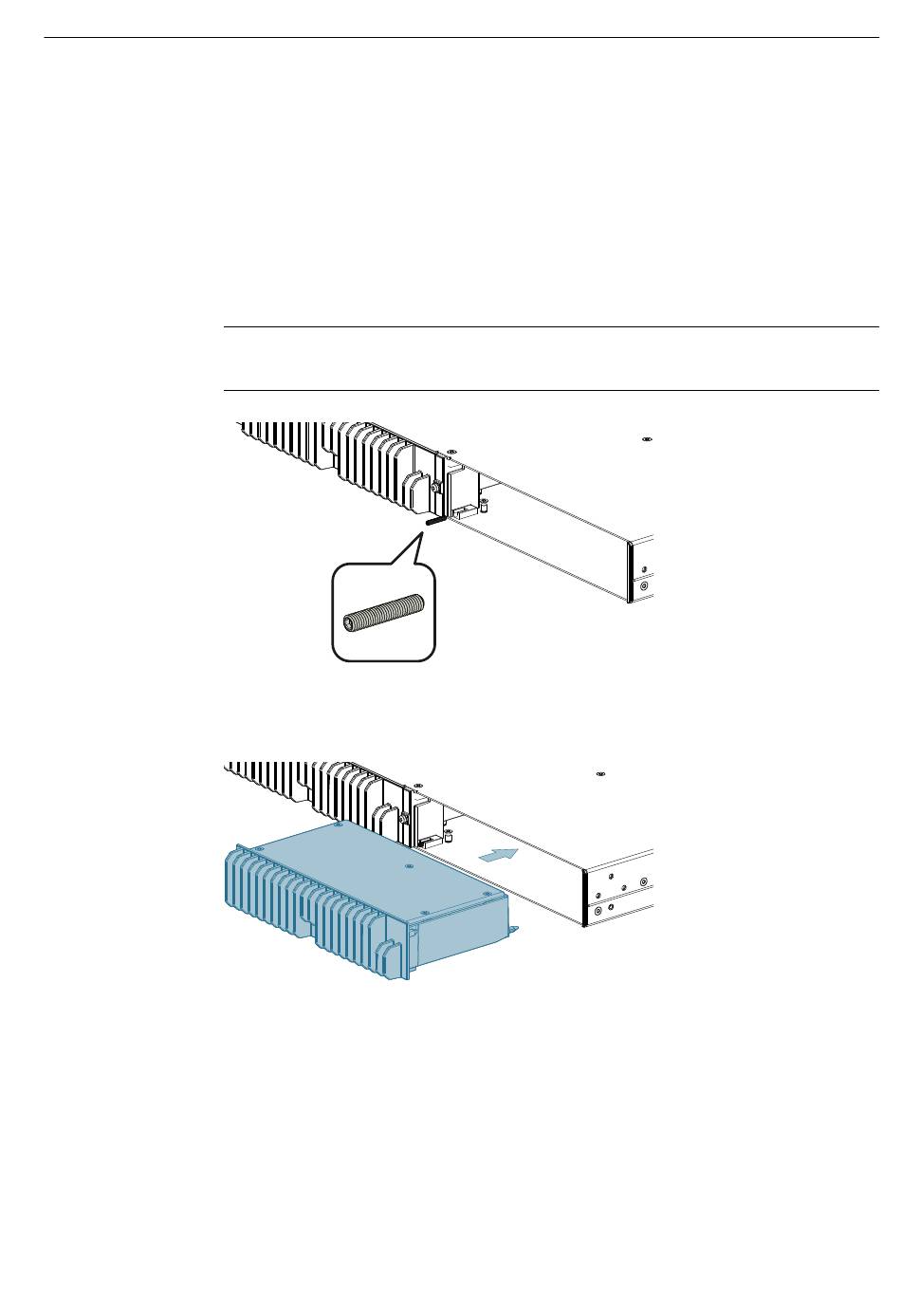

Figure 2.14
Vis d'arrêt
Insérez le nouveau module dans l'emplacement vide.
Figure 2.15
Installation d'un module d'alimentation
À l'aide d'un tournevis Torx T10, serrez à la main la vis sur le module
d'alimentation pour le fixer au châssis.
Connectez une source d'alimentation appropriée aux bornes associées sur le
bornier d'entrée de l'alimentation principale.
Pour plus d'informations, voir "Raccordement de l'alimentation" (Page 37).
Mettez l'appareil sous tension.
RUGGEDCOM RST2428P
