Installation de l'appareil
2.5.4 Raccordement d'une alimentation PoE externe
4
Figure 2.28
Marche à suivre
1.
2.
3.
46
Borne négative (-) pour PoE
Bornes PoE
Retirez le cache de protection.
Si un connecteur de bornier du relais d'alarme PoE et de sécurité est en place sur
l'appareil, retirez-le.
Remarque
Connexions de bornier à vis
Lorsque vous raccordez les fils sur un bornier à vis, tenez compte de ceci :
•
Les connecteurs de bornier à vis présente des vis cruciformes et des plaques
de compression qui permettent des connexions avec fils nus ou des cosses à
sertir.
•
Utilisez des cosses à anneau M3.5 ayant de petites cosses de câbles
circulaires isolées avec une distance maximale de 5 mm (0.2 in) entre le
centre de l'anneau et l'isolation.
Connectez l'alimentation RUGGEDCOM RPS2410 (ou une autre alimentation
externe) au connecteur du bornier.
a.
Connectez le fil positif de l'alimentation RUGGEDCOM RPS2410 (ou d'une
autre alimentation externe) à la borne positive (+) du bornier.
b.
Connectez le fil négatif de l'alimentation RUGGEDCOM RPS2410 (ou d'une
autre alimentation externe) à la borne négative (-) du bornier.

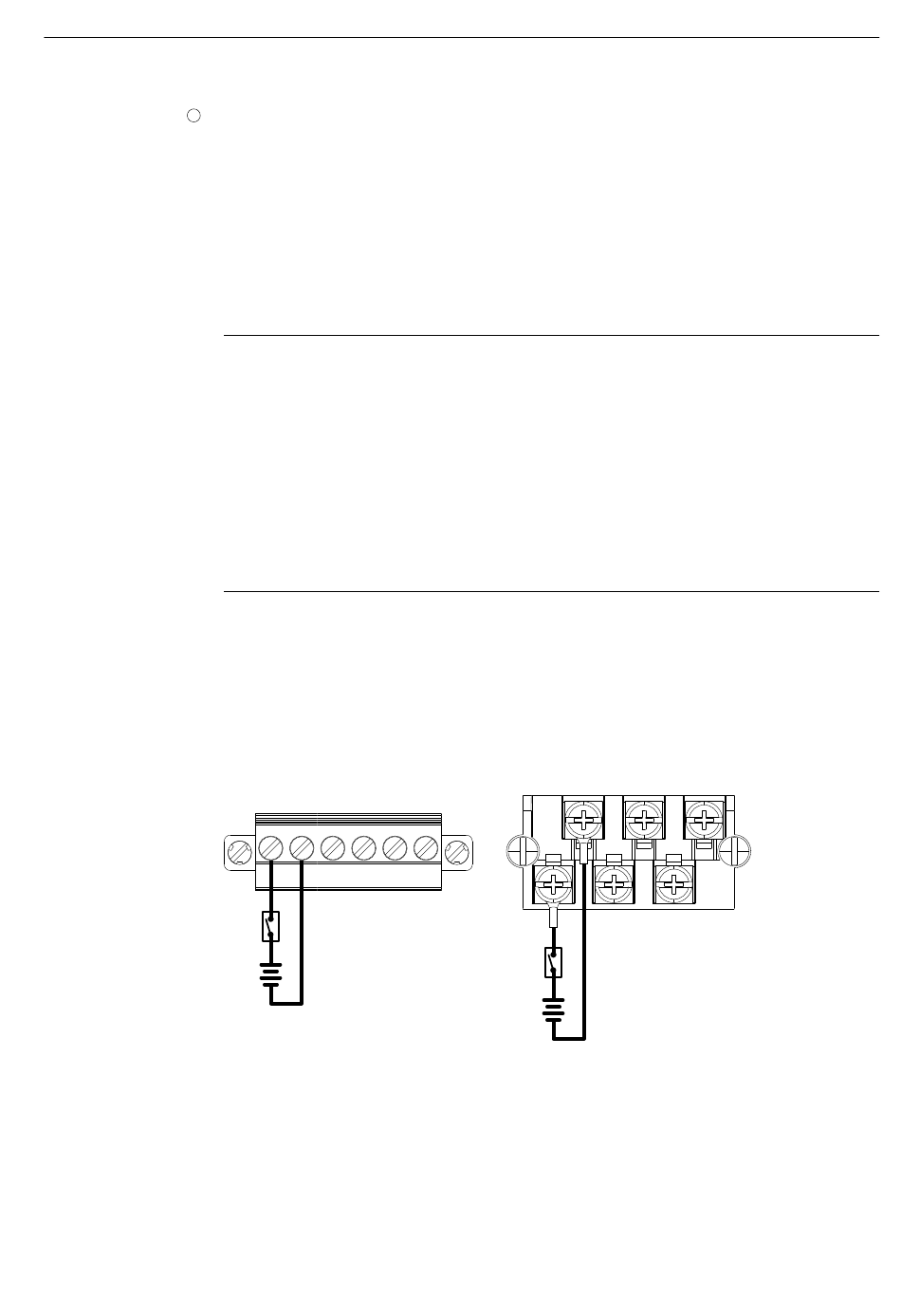

Figure 2.29
Câblage de l'alimentation PoE
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
