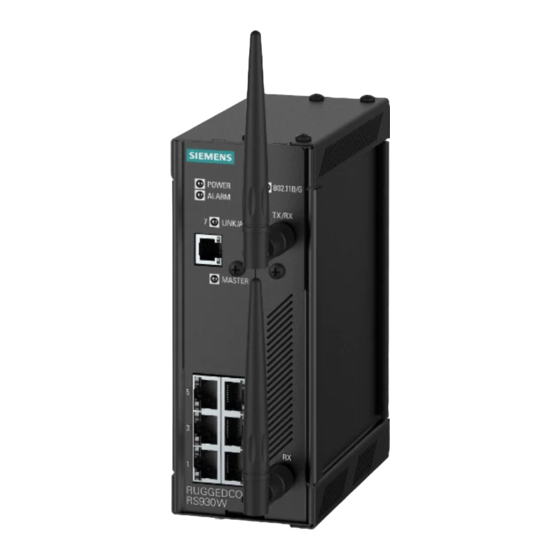

Siemens Simatic Net RUGGEDCOM RS930W Manuel D'installation
Masquer les pouces
Voir aussi pour Simatic Net RUGGEDCOM RS930W:
- Guide d'installation (50 pages) ,
- Manuel d'installation (52 pages)
Manuels Connexes pour Siemens Simatic Net RUGGEDCOM RS930W
Sommaire des Matières pour Siemens Simatic Net RUGGEDCOM RS930W
- Page 1 Manuel d'installation SIMATIC NET Commutateurs Ethernet ro- bustes RUGGEDCOM RS930W Edition 02/2020 https://www.siemens.com...
-
Page 2: Simatic Net
Avant-propos Introduction Installation de l'appareil SIMATIC NET Gestion de l'appareil Commutateurs Ethernet robustes RUGGEDCOM RS930W Ports de communication Caractéristiques techniques Manuel d'installation Certification 02/2020 C79000-G8977-1035-07... -
Page 3: Mentions Légales
Tenez compte des points suivants: AVERTISSEMENT Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens. Le fonctionnement correct et sûr des produits suppose un transport, un entreposage, une mise en place, un montage, une mise en service,... -
Page 4: Table Des Matières
Exclusion de responsabilité ...................... v Marques déposées ........................vi Garantie ..........................vi Formation ..........................vi Assistance client ........................vii Contacter Siemens ......................... vii Introduction ........................... 1 Caractéristiques essentielles .................. 2 Description ......................3 Outils et matériel requis ..................4 Mise hors service et mise au rebut ................ 4 Recommandations concernant le câblage .............. - Page 5 Table des matières 4.3.3 Attributions des canaux pour IEEE 802.11b/g ............25 Ports EoVDSL ....................... 25 4.4.1 Câblage EoVDSL ....................27 4.4.2 Installation et configuration ................28 4.4.3 Performances EoVDSL ..................28 Caractéristiques techniques ....................31 Caractéristiques techniques de l'alimentation électrique ........31 Caractéristiques techniques du relais d'alarme de sécurité...
-
Page 6: Avant-Propos
à propos d'un document utilisateur, contactez l'Assistance client Sie- mens. Exclusion de responsabilité Siemens a vérifié la conformité du contenu du présent document avec le matériel et/ ou le logiciel qui y sont décrits. Toutefois, il peut y avoir des écarts entre le produit et la documentation. -
Page 7: Marques Déposées
Garantie Siemens garantit ce produit pendant une période de cinq (5) ans à partir de la date d'achat, sous réserve d'un retour à l'usine pour une maintenance pendant la durée de la garantie. Ce produit ne contient aucune pièce pouvant être réparée par l’utili- sateur. -
Page 8: Avant-Propos Assistance Client
Assistance client L'assistance client est disponible 24 heures sur 24, 7 jours sur 7, pour tous les clients Siemens . Pour bénéficier de l'assistance technique ou obtenir des informations d'ordre général, contactez l'Assistance client Siemens par l'un des moyens suivants :... -
Page 9: Avant-Propos Contacter Siemens
Avant-propos Contacter Siemens viii RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07... -
Page 10: Introduction
Introduction Le RUGGEDCOM RS930W est un commutateur Ethernet entièrement managé pour le secteur de la fourniture d'énergie, qui combine un réseau local (LAN) IEEE 802.11b/g avec des ports Ethernet câblés. Il permet aux concepteurs de réseau de réaliser l'inté- gration de réseaux câblés et sans fil dans un appareil unique. Le RUGGEDCOM RS930W peut aussi servir de point d'accès sans fil et peut, en combi- naison avec une interface Ethernet over VDSL (EoVDSL), regrouper de nombreux ap- pareils situés à... -
Page 11: Caractéristiques Essentielles
Introduction 1.1 Caractéristiques essentielles La conception renforcée supérieure du RUGGEDCOM RS930W et le système d'exploi- tation RUGGEDCOM robuste intégré (ROS) offrent au système une fiabilité supérieure et des fonctions réseau avancées, ce qui en fait un appareil parfaitement adapté pour la création de réseaux Ethernet pour des applications de commande critiques temps réel. -
Page 12: Description
Introduction 1.2 Description Description Le RUGGEDCOM RS930W propose de nombreux ports, éléments de commande et LED de signalisation en face avant pour la connexion et la configuration de l'appareil ainsi que le dépannage. LED POWER LED ALARM Port EoVDSL Ports Ethernet (10/100Base-TX) cuivre Ports Ethernet sans fil Port de console RS232 (série) Relais d'alarme de sécurité... -
Page 13: Outils Et Matériel Requis
Introduction 1.3 Outils et matériel requis • "Caractéristiques techniques du relais d'alarme de sécurité (Page 32)" Borniers d'alimentation Borniers enfichables pour la connexion d'une ou de plusieurs sources d'alimentation. Pour plus d'informations, voir "Connexion de l'alimentation (Page 13)" "Caractéristiques techniques de l'alimentation électrique (Page 31)". -
Page 14: Recommandations Concernant Le Câblage
événement électrique transitoire, mais que la récupération est automatique. Siemens ne recommande pas non plus d'utiliser des ports Ethernet cuivre comme in- terfaces avec des appareils de terrain sur des distances qui pourraient produire une forte élévation du potentiel de terre (c'est-à-dire supérieure à... - Page 15 Introduction 1.5.1 Câbles à fibres optiques pris en charge RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07...
-
Page 16: Installation De L'appareil
Tous changements ou modifications effectués sans l’accord exprès de Siemens AG peuvent invalider des spécifications, résultats d'essai et certifications d'organismes et remettre en cause les droits d’utilisation de l'appareil. -
Page 17: Déballage De L'appareil
Vérifiez que tous les articles sont présents. NOTA Si des articles manquent ou sont endommagés, contactez Siemens pour obtenir de l'aide. Installation de l'appareil en zones dangereuses Par sa conception, le RUGGEDCOM RS930W est conforme aux normes de sécuri- té... -
Page 18: Montage De L'appareil
Installation de l'appareil 2.4 Montage de l'appareil Les conditions spéciales suivantes pour une utilisation sûre doivent être respectées pour l'installation et l'utilisation de l'appareil en zone dangereuse : • Le matériel doit être installé dans une enceinte considérée comme inaccessible en fonctionnement normal sans utilisation d'outils, apportant un indice de pro- tection minimal de IP54. -
Page 19: Montage De L'appareil Sur Un Rail Din Symétrique
Installation de l'appareil 2.4.1 Montage de l'appareil sur un rail DIN symétrique 2.4.1 Montage de l'appareil sur un rail DIN symétrique Le RUGGEDCOM RS930W peut être commandé avec un adaptateur de rail DIN symé- trique préinstallé à l'arrière du châssis. Utilisez l'adaptateur pour installer l'appareil sur un rail DIN CEI/EN 60715 ou TS35 standard de 35 mm (1.4 po) . -
Page 20: Montage De L'appareil Sur Un Panneau
Installation de l'appareil 2.4.2 Montage de l'appareil sur un panneau Désinstallation de l'appareil Procédez comme suit pour désinstaller l'appareil d'un rail DIN symétrique : Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et abaissez-le. Rail DIN symétrique Adaptateur de rail DIN Figure 2.2 Désinstallation de l'appareil d'un rail DIN symétrique Faites basculer la partie inférieure de l'appareil pour l'éloigner du rail DIN symé-... -
Page 21: Connexion Du Relais D'alarme De Sécurité
Installation de l'appareil 2.5 Connexion du relais d'alarme de sécurité Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage. Adaptateur de montage sur panneau Figure 2.3 Montage sur panneau Fixez les adaptateurs au panneau avec des vis 6-32. Connexion du relais d'alarme de sécurité... -
Page 22: Connexion De L'alimentation
Installation de l'appareil 2.6 Connexion de l'alimentation Connectez un appareil de sécurité au bornier. Contact à ouverture Commun Contact à fermeture Figure 2.4 Câblage du relais d'alarme de sécurité Connexion de l'alimentation Le RUGGEDCOM RS930W peut être alimenté en courant par une alimentation simple CA/CC haute tension ou CC basse tension. - Page 23 Installation de l'appareil 2.6.1 Connexion d'une alimentation CA/CC haute tension Danger électrique – risque d'endommagement de l'appareil Ne raccordez pas de câbles d'alimentation CA à des bornes d'alimentation CC sous peine d'endommager l'alimentation électrique. NOTA Danger électrique – risque d'endommagement de l'appareil Avant de tester la rigidité diélectrique (HIPOT) sur le terrain, retirez le câble tressé de mise à...
- Page 24 Installation de l'appareil 2.6.1 Connexion d'une alimentation CA/CC haute tension Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L) du bornier. Borne positive/live (+/L) Borne négative/neutre (-/N) Borne de terre contre les surtensions Câble de terre tressé Figure 2.5 Câblage du bornier RUGGEDCOM RS930W...
-
Page 25: Connexion D'une Alimentation Cc Basse Tension
Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension ± ± ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé Figure 2.6 Câblage du bornier : entrées d'alimentation CC doubles Connectez le fil négatif de la source d'alimentation à la borne négative/neutre (-/ N) du bornier. - Page 26 Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension Connectez le fil positif de la source d'alimentation à la borne positive du bornier. ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé Figure 2.7 Câblage du bornier : entrées d'alimentation CC simples Connectez le fil négatif de la source d'alimentation à...
- Page 27 Installation de l'appareil 2.6.2 Connexion d'une alimentation CC basse tension [Facultatif] Si une connexion redondante est requise, répétez les étapes Étape 2 Étape 3 afin de connecter les entrées d'alimentation secondaires. ± ± ± ± Borne positive Borne négative Borne de terre contre les surtensions Câble de terre tressé...
-
Page 28: Gestion De L'appareil
Gestion de l'appareil Ce chapitre décrit le raccordement à l'appareil et la gestion de l'appareil. Connexion à l'appareil La rubrique suivante décrit les différentes méthodes d'accès aux interfaces console et Web RUGGEDCOM RS930W sur l'appareil. Pour des instructions détaillées, voir le Guide de l'utilisateur RUGGEDCOM ROS du RUGGEDCOM RS930W. -
Page 29: Ports Ethernet
Gestion de l'appareil 3.2 Configuration de l'appareil Le port de console série réalise un DCE RS232 (équipement de transmission de don- nées) sur un connecteur DB9. La figure suivante présente le brochage du port : Broche Description Réservé (ne pas connecter) Émission de données Réception... -
Page 30: Ports De Communication
Ports de communication Le RUGGEDCOM RS930W peut être équipé de différents types de ports de communi- cation pour améliorer ses capacités et ses performances. Ports 1 à 6 Port 7 Port 9 Figure 4.1 Affectation de port Port Type 1 à 6 Ports Ethernet cuivre (10/100Base-TX) Port EoVDSL Antennes sans fil... - Page 31 Ports de communication 4.1 Ports Ethernet cuivre Risque de choc électrique : risque de blessures graves et/ou de perturbation des équipements En cas d'utilisation de câbles blindés, assurez-vous que les câbles blindés ne forment pas une boucle de terre par le biais du fil de blindage et des prises RJ45 à chaque ex- trémité.
-
Page 32: Ports Ethernet À Fibre Optique
Ports de communication 4.2 Ports Ethernet à fibre optique Ports Ethernet à fibre optique Les ports Ethernet à fibre optique sont disponibles avec des connecteurs MTRJ (Me- chanical Transfer Registered Jack), LC (Lucent Connector), SC (Standard ou Subscri- ber Connector) ou ST (Straight Tip). Assurez-vous que les connexions Émission (Tx) et Réception (Rx) de chaque port sont convenablement connectées et appariées pour l'établissement d'une liaison correcte. -
Page 33: Ports Ethernet Sans Fil
Ports de communication 4.3 Ports Ethernet sans fil Ports Ethernet sans fil Le RUGGEDCOM RS930W prend en charge un jeu facultatif de ports Ethernet sans fil conformes à IEEE 802.11 pour accéder à un réseau local sans fil WLAN (Wireless Lo- cal Area Network). -
Page 34: Attributions Des Canaux Pour Ieee 802.11B/G
Ports de communication 4.3.3 Attributions des canaux pour IEEE 802.11b/g 4.3.3 Attributions des canaux pour IEEE 802.11b/g Vous trouverez ci-après le détail des identifiants de canal, des fréquences de centre de canal et des domaines de réglementation de chaque canal 22 MHz IEEE 802.11b/ g : Remarque Le Mexique est inclus dans le domaine réglementaire Reste du monde. - Page 35 Ports de communication 4.4 Ports EoVDSL Siemens prend en charge deux types d'EoVDSL : • EoVDSL universel Les ports EoVDSL universel peuvent être sélectionnés comme maître/esclave et fournissent des débits symétriques (flux ascendant et descendant) allant jusqu'à 35 Mbits/s. Ils sont le plus appropriés pour des connexions à haut débit couvrant des distances jusqu'à...
-
Page 36: Câblage Eovdsl
Ports de communication 4.4.1 Câblage EoVDSL Tous les connecteurs RJ11 sont conformes à la configuration de brochage standard pour la téléphonie. Broche Description Réservé (ne pas connecter) Réservé (ne pas connecter) Anneau Figure 4.8 Port modem RJ11 EoVDSL Pointe Réservé (ne pas connecter) Réservé... -
Page 37: Installation Et Configuration
Ports de communication 4.4.2 Installation et configuration • Les vitesses plus lentes sont moins sensibles aux interférences et se transmet- tront sur de plus grandes distances sur le même câblage que des vitesses plus élevées. Utilisez la vitesse minimale qui fournira la vitesse de transfert de don- nées adéquate. -
Page 38: Caractéristiques De Performance D'eovdsl Universel
Ports de communication 4.4.3 Performances EoVDSL fini ou si l'appareil est incapable de maintenir la connexion actuelle, selon la situation apparaissant en premier. Remarque Si le paramètre Mode est défini à Manual Mode, le redémarrage du processus d'ana- lyse essaiera seulement d'atteindre la vitesse définie en mode manuel. Pour plus d'informations sur la configuration d'EoVDSL, voir le RUGGEDCOM ROS User Guide pour le RUGGEDCOM RS930W. - Page 39 Ports de communication 4.4.3 Performances EoVDSL RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07...
-
Page 40: Caractéristiques Techniques
Caractéristiques techniques Le présent chapitre présente les caractéristiques techniques importantes de l'appa- reil. Caractéristiques techniques de l'alimentation électrique Remarque Lorsque vous déterminez les longueurs de câble, assurez-vous que la tension d'entrée minimale pour l'alimentation est fournie au niveau de la source d'énergie. Environnements dangereux Type d'ali- Plage d'entrée... -
Page 41: Caractéristiques Techniques Du Relais D'alarme De Sécurité
Caractéristiques techniques 5.2 Caractéristiques techniques du relais d'alarme de sécurité Caractéristiques techniques du relais d'alarme de sécurité Environnements dangereux Tension de commu- Courant no- Isolation tation maximale minal de com- mutation 30 V CC 1 A 1500 V pendant 1 minute 80 V CC 0,3 A 30 V CA Environnements non dangereux... -
Page 42: Caractéristiques Techniques Des Ports Ethernet À Fibre Optique
La longueur maximale de segment dépend largement de facteurs tels que la qua- lité de la fibre et le nombre de patchs et d'épissures. Demandez conseil à un re- présentant commercial Siemens au moment de déterminer les distances maxi- males des segments. -
Page 43: Dessins Cotés
Caractéristiques techniques 5.8 Dessins cotés Dessins cotés Remarque Toutes les dimensions sont exprimées en millimètres sauf mention contraire. 65.3 116.59 7.87 Figure 5.1 Dimensions totales RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07... - Page 44 Caractéristiques techniques 5.8 Dessins cotés 132.9 13.64 101.6 11.2 78.74 120.65 Figure 5.2 Dimensions pour montage sur panneau et sur rail DIN symétrique RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07...
- Page 45 Caractéristiques techniques 5.8 Dessins cotés RUGGEDCOM RS930W Manuel d'installation, 02/2020, C79000-G8977-1035-07...
-
Page 46: Certification
Certification L'appareil RUGGEDCOM RS930W a été testé minutieusement pour garantir sa confor- mité aux normes reconnues et a été homologué par des agences de réglementation agréées. Homologations Ce paragraphe détaille les normes auxquelles le RUGGEDCOM RS930W est conforme. 6.1.1 Cet appareil est conforme aux exigences des normes suivantes de l'Association cana- dienne de normalisation (CSA) au titre du certificat 1550963 : •... -
Page 47: Fcc
Titre 21 du CFR (Code of Federal Regulations), chapitre I, sous-chapitre J, Santé radiologique 6.1.4 ISDE Siemens AG déclare que le présent appareil est conforme aux exigences de la norme ISDE (Innovation, Sciences et Développement économique Canada) suivante : • CAN ICES-3 (A)/NMB-3 (A) -
Page 48: Tüv Süd
Matériels de traitement de l'information – Sécurité – Partie 1 : Exigences géné- rales 6.1.6 RoHS Siemens AG déclare que le présent appareil est conforme aux exigences de la direc- tive RoHS (Restriction of Hazardous Substances) suivante pour l'utilisation restreinte de certaines substances dangereuses dans les équipements électriques et électro- niques : RoHS 2 Chine •... - Page 49 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essais de type CEM Essai Description Niveaux de test Degrés de gravité CSDE Contact ± 8 kV 61000-4-2 boîtier Air du boîtier ± 15 kV Brouillage radioélec- Ports du 20 V/m 61000-4-3...
- Page 50 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Essai Description Niveaux de test Degrés de gravité Mode différen- tiel 1 kV à 1 MHz Ports d'ali- Mode commun menta- 2,5 kV à 1 MHz tion CA Mode différen- tiel 1 kV à...
- Page 51 Certification 6.2 Essais de type relatifs à la compatibilité électromagnétique et aux conditions ambiantes Description Niveaux de test Brouillage radio- Ports du boîtier 35 V/m électrique par rayonnement Transitoire rapide Ports de signal ± 4 kV à 2,5 kHz Ports d'alimentation CC ±...
-
Page 52: Informations Complémentaires
Informations complémentaires Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (service et assistance) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Industrie numérique Automatisation du processus Postfach 48 48 90026 NÜRNBERG ALLEMAGNE...
