Installation de l'appareil
2.4 Connexion du relais d'alarme de sécurité
Pince à sertir multi-usage 10-18 AWG
Cosse à anneau M3.5 (#6)
Bornier

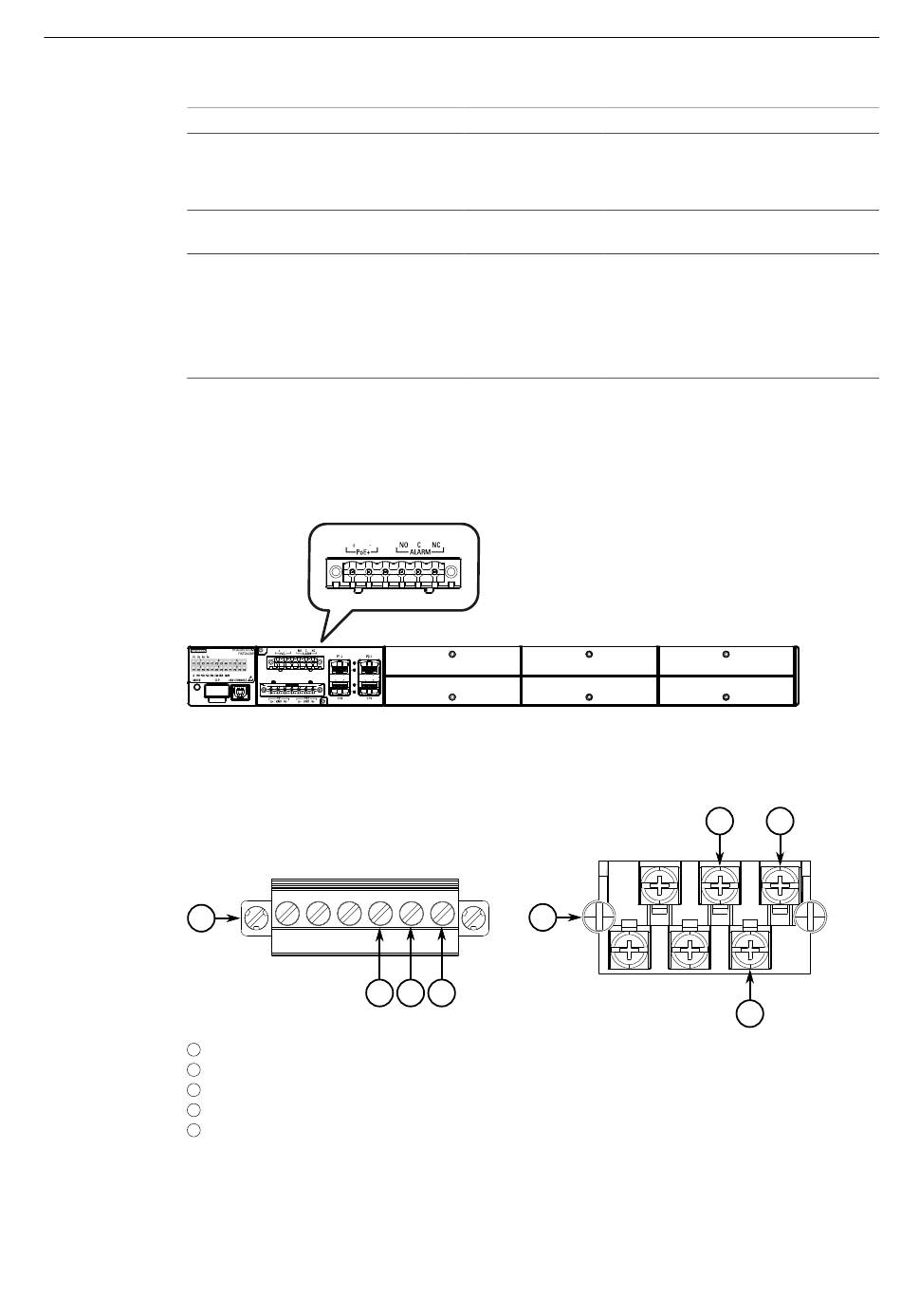

Le relais d'alarme de sécurité est connecté via le port du bornier du relais d'alarme
PoE et de sécurité.
Figure 2.4
Les désignations des bornes sont repérées sur l'appareil pour une identification aisée.
1
1
2
3
4
5
Figure 2.5
28
Outil/matériel
Port du bornier du relais d'alarme PoE et de sécurité
3
Bornier de type européen (Euroblock)
Bornier à vis
Borne à fermeture
Borne neutre
Borne à ouverture
Bornes du relais d'alarme de sécurité
Quantité
1
2
2
4
5
Détails
Des connecteurs supplémentaires
sont disponibles à l'achat. Pour
plus d'informations, voir "Pièces et
accessoires" (Page 17).
Pour le dénudage et le sertissage de
câbles.
Uniquement pour les connecteurs de
bornier à vis.
Doivent avoir de petites cosses de
câbles circulaires isolées avec une
distance minimale de 5 mm (0.2 in)
entre le centre de l'anneau et l'isolation.
3
5
4
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
