Installation de l'appareil
2.5.3 Raccordement de l'alimentation
Bornier
Un bornier simple fournit l'alimentation aux deux modules d'alimentation. Le bornier
requiert un connecteur de bornier 7 POS de type européen (Euroblock) ou un
connecteur de bornier à vis.
Des bornes positives et négatives de terre du châssis sont disponibles pour chaque
module d'alimentation sur le même connecteur de bornier.

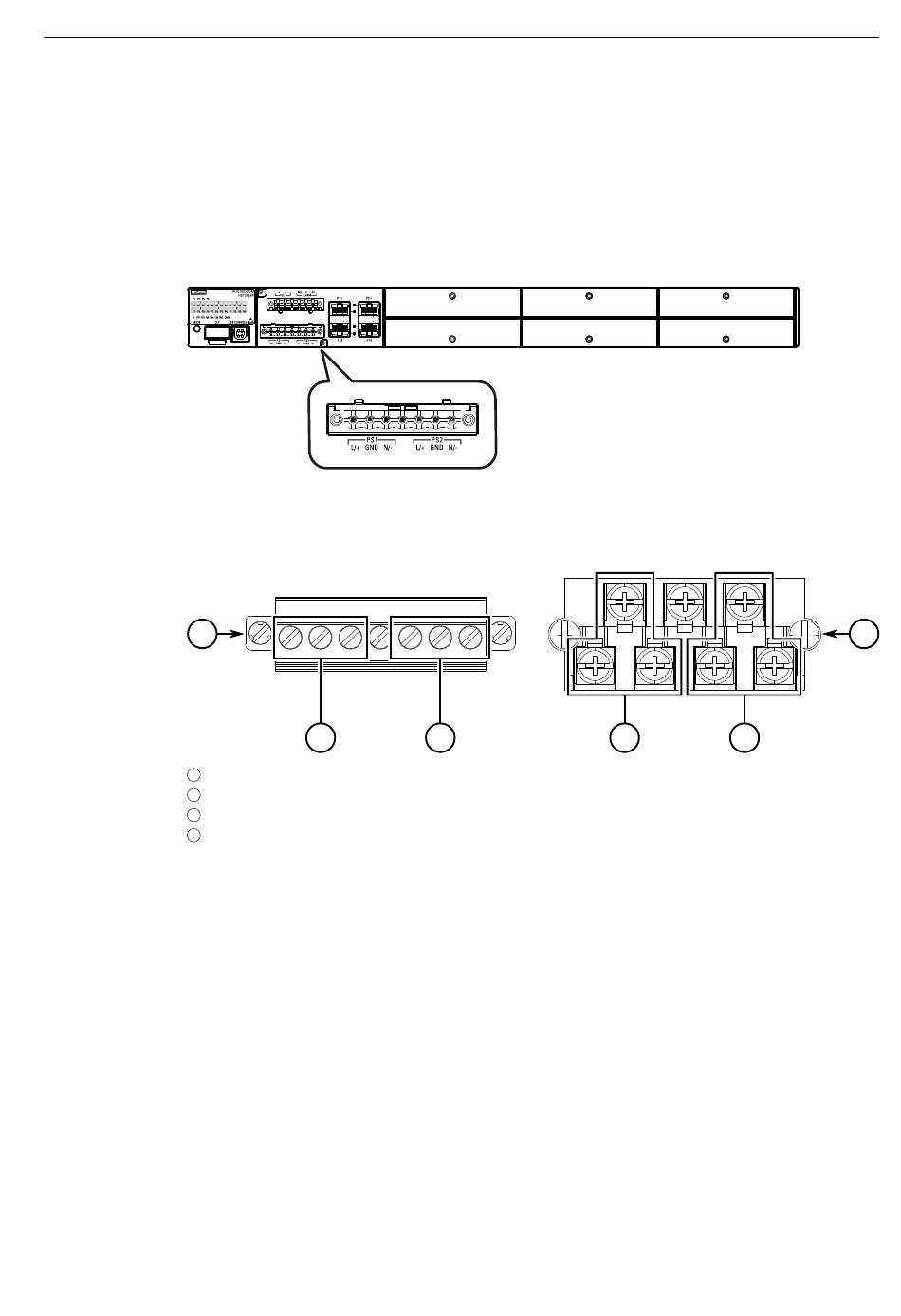

Figure 2.16
Les désignations des bornes sont repérées sur l'appareil pour une identification aisée.
1
1
2
3
4
Figure 2.17
Avant le raccordement de l'alimentation
•
•
38
Port de bornier d'entrée de l'alimentation principale
3
Bornier de type européen (Euroblock)
Bornier à vis
Bornes PS1
Bornes PS2
Bornes pour PS1 et PS2
Un calibre de fil minimum est requis pour chaque type d'alimentation.
Pour plus d'informations, voir le
[https://support.industry.siemens.com/cs/ww/en/ps/29634/man]".
Lorsque vous déterminez les longueurs de câble, assurez-vous que la tension
d'entrée minimale pour l'alimentation est fournie au niveau de la borne
d'alimentation d'entrée.
Pour plus d'informations, voir le
[https://support.industry.siemens.com/cs/ww/en/ps/29634/man]".
4
"RUGGEDCOM manuel de référence Modules
"RUGGEDCOM manuel de référence Modules
3
4
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
