Installation de l'appareil
2.5.2 Installation/retrait de modules d'alimentation
3.
Scénario 2 : installation d'un module d'alimentation dans un emplacement vide
Pour installer un module d'alimentation dans un emplacement vide, procédez
comme suit :
1.
2.
3.
4.
5.
6.
7.
8.
34
Vérifiez les LED d'état de l'alimentation sur le panneau d'état.
Selon le module qui était installé, la LED PS1 ou PS2 est allumée. Cela indique
que le module d'alimentation reçoit et distribue l'alimentation.
Mettez l'appareil hors tension et attendez environ deux minutes que toute
énergie résiduelle se dissipe.
Retirez le module d'alimentation factice.
Installez ou retirez la vis d'arrêt du module d'alimentation. La vis est destinée à
empêcher l'insertion d'une alimentation CC basse tension dans un emplacement
de module configuré pour une haute tension CA/CC.
•
Si vous installez un module d'alimentation CA/CC haute tension, installez la
vis d'arrêt.
•
Si vous installez un module d'alimentation CC basse tension, retirez la vis
d'arrêt.
Remarque
Une clé Allen est incluse avec les modules d'alimentation CA/CC haute tension.

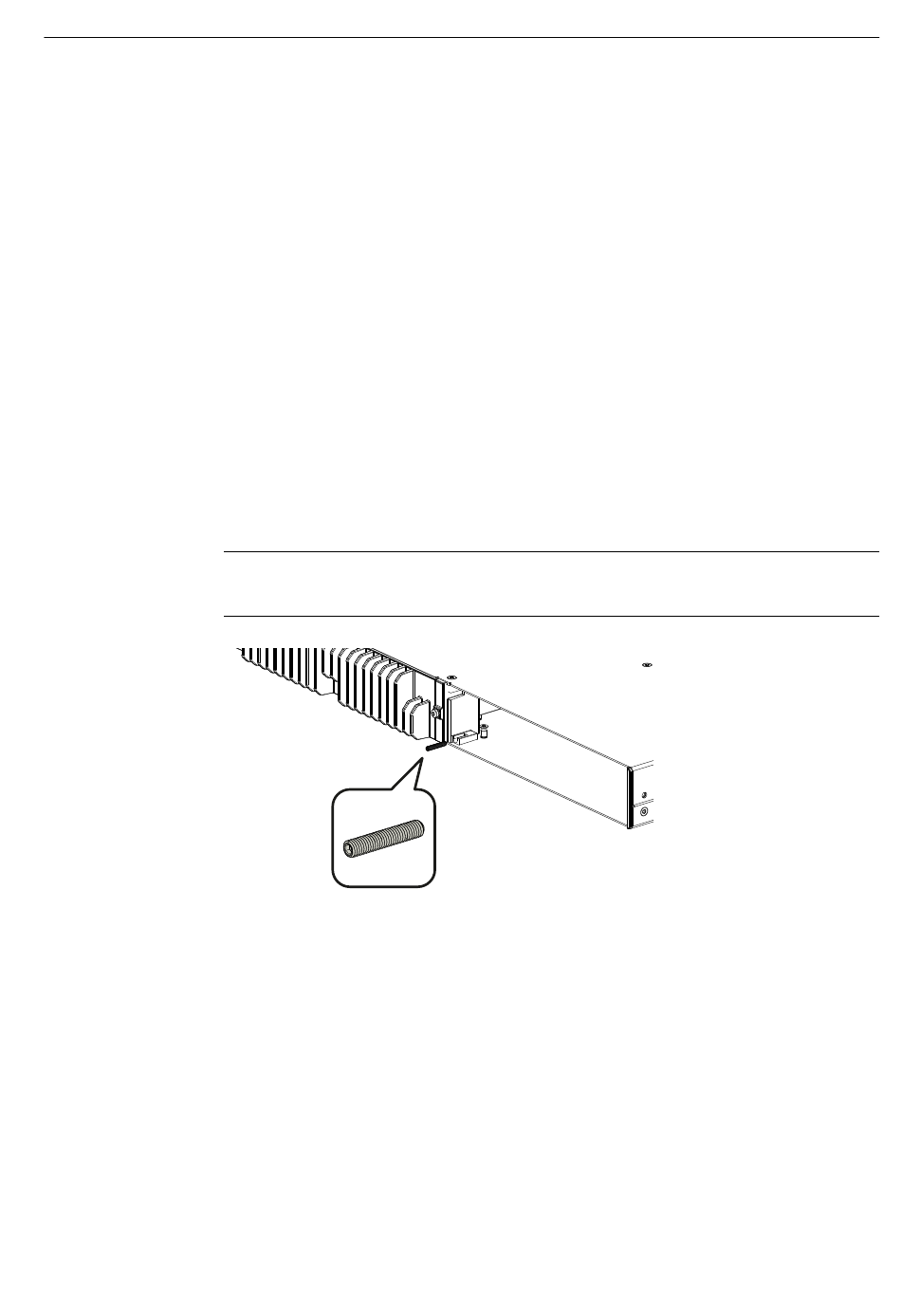

Figure 2.12
Vis d'arrêt
Insérez le module d'alimentation dans l'emplacement vide.
À l'aide d'un tournevis Torx T10, serrez à la main la vis sur le module
d'alimentation pour le fixer au châssis.
Connectez une source d'alimentation appropriée aux bornes associées sur le
bornier d'entrée de l'alimentation principale.
Pour plus d'informations, voir "Raccordement de l'alimentation" (Page 37).
Mettez l'appareil sous tension.
Vérifiez les LED d'état de l'alimentation sur le panneau d'état.
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
