1.2.3
Panneau d'état

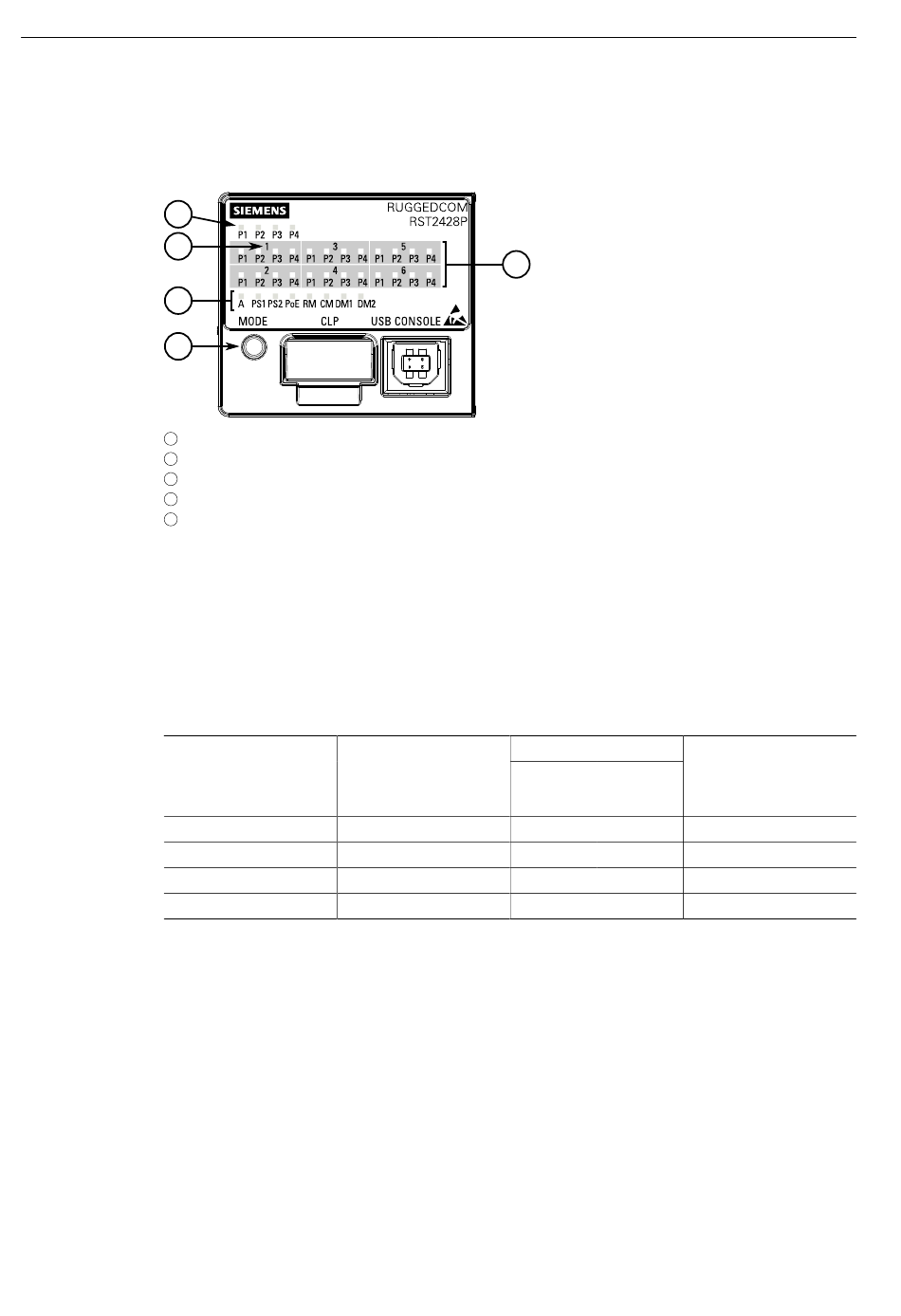

Le panneau d'état affiche l'état en temps réel de l'appareil.
1
2
4
5
1
2
3
4
5
Figure 1.5
Mode d'affichage
Le bouton Mode permet de basculer entre les modes d'affichage A, B, C et D. La
combinaison des LED DM1 et DM2 indique le mode d'affichage actuel.
Procédez comme suit pour régler le mode d'affichage :
Appuyez sur le
bouton Mode pour
commencer avec le
mode d'affichage A
—
Appuyez une fois
Appuyez deux fois
Appuyez trois fois
Selon le mode d'affichage réglé, les LED d'alimentation et d'état des ports affichent
des informations différentes.
LED d'état des ports
Les LED P1 à P4 signalent l'état du port correspondant. Les LED représentant les
ports des modules sont regroupées et affectées aux numéros d'emplacement de
module correspondants (1 à 6). Les LED non affectées à un emplacement de module
représentent les quatre ports uplink (emplacement 0).
Signification de chaque LED :
La signification de chaque LED dépend du mode d'affichage actuel.
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
LED pour émetteurs-récepteurs SFP+ 10GBase (emplacement 0)
Repères d'emplacement de module
LED pour les ports des modules
LED d'état et de mode
Bouton Mode
Panneau d'état
Couleur de la LED
3
État de la LED
DM1
Vert
Désactivé
Vert
Activé
Vert
Désactivé
Vert
Activé
Introduction
1.2.3 Panneau d'état
Mode d'affichage
DM2
Mode d'affichage A
Désactivé
Mode d'affichage B
Activé
Mode d'affichage C
Mode d'affichage D
