Marche à suivre
1.
2.
RUGGEDCOM RST2428P
Manuel de l'appareil, 10/2023, C79000-G8977-1528-01
Utilisez la valeur du fusible interne pour déterminer la taille du disjoncteur/fusible
du circuit externe.
Pour plus d'informations, voir le
[https://support.industry.siemens.com/cs/ww/en/ps/29634/man]".
Installez un disjoncteur de 20 A maximum entre l'appareil et le secteur.
Si possible, utilisez un disjoncteur pour chaque alimentation électrique.
Pour une redondance maximale dans la configuration d'alimentation électrique
double, utilisez deux sources d'alimentation indépendantes.
Un socle de prise de courant/dispositif de coupure doit être installé à proximité
de l'appareil et être facilement accessible.
L'équipement doit être installé conformément aux règles et normes de câblage
en vigueur localement.
Retirez le cache de protection.
Si un connecteur de bornier d'alimentation est en place sur l'appareil, retirez-le.
REMARQUE
Connexions de bornier de type européen (Euroblock)
Lorsque vous raccordez les fils sur un bornier de type européen (Euroblock),
tenez compte des conditions suivantes :
•

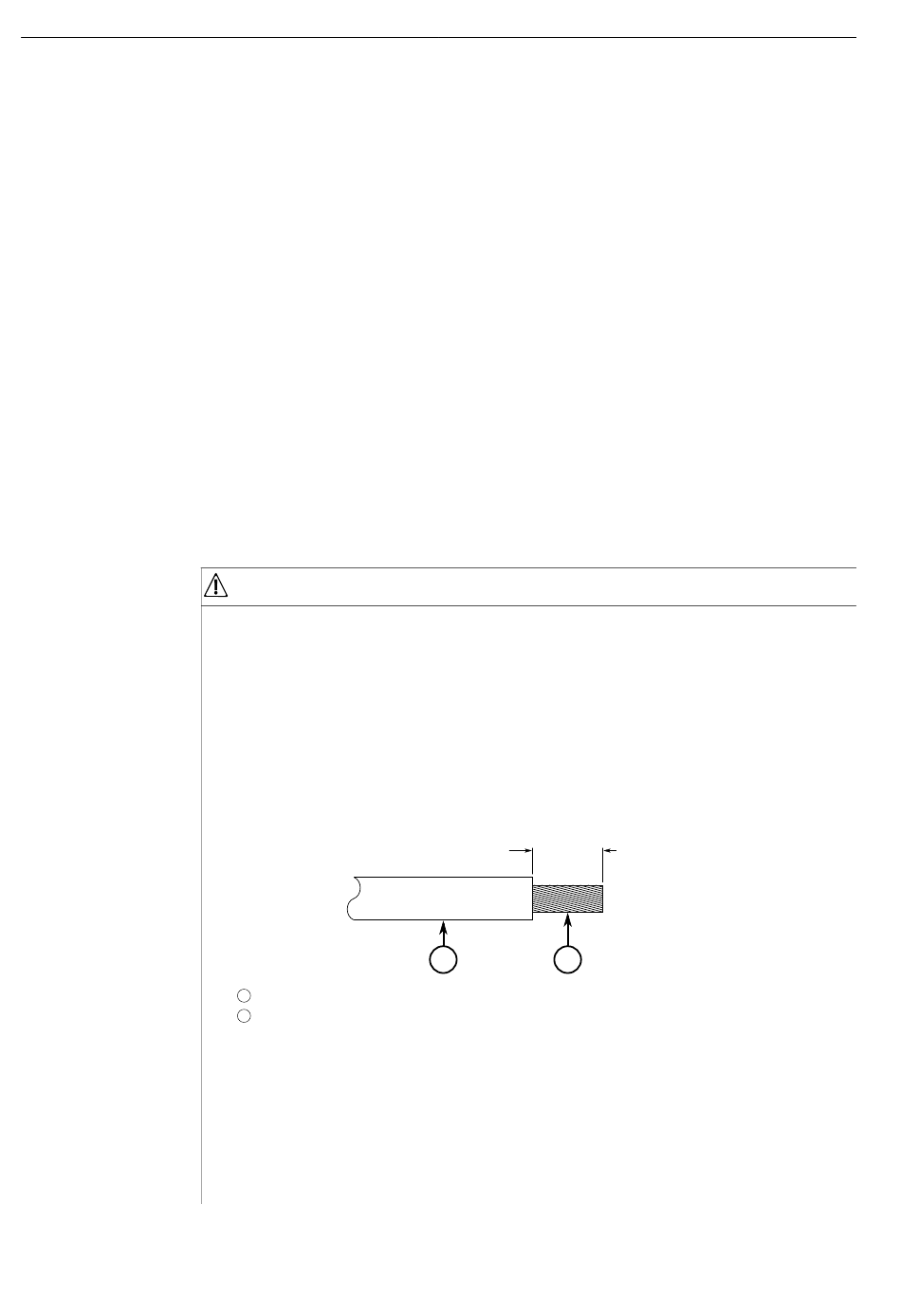

Lors du dénudage des fils de la source d'alimentation externe, dénudez les
fils jusqu'à 6,6 mm (0.27 in) ± 0,5 mm (0.02 in) de l'isolation.
N'effectuez pas de dénudage au-delà de 7,4 mm (0.29 in). Un dénudage
plus long que le dénudage recommandé peut laisser le fil non isolé exposé
à l'extérieur du connecteur du bornier.
6.6 mm (0.27 in) ± 0.5 mm (0.02 in)
Isolation
1
Conducteur
2
Figure 2.18
•
Terminez les extrémités du câble avec des embouts lorsque cela est
possible.
•
Lorsque vous insérez un fil dans le connecteur du bornier, assurez-vous
que le conducteur n'est pas visible. Seule l'isolation du fil doit dépasser du
bornier.
"RUGGEDCOM manuel de référence Modules
1
Dimensions du fil dénudé
Installation de l'appareil
2.5.3 Raccordement de l'alimentation
2
