Installer la protection différentielle
4.2.2.3.
Afin d'assurer la protection des personnes contre les chocs électriques en schéma de liaison TT, le groupe électrogène est équipé
d'un dispositif différentiel. Celui-ci peut être fixe (bloc vigi) ou ajustable (Resys) selon l'option choisie.
•
Si le dispositif différentiel du groupe électrogène est fixe et que son seuil de déclenchement est réglé à 30 mA, la protection des
personnes est assurée.
•
Si le dispositif différentiel du groupe électrogène est fixe et que son seuil de déclenchement est réglé à 300 mA, il est nécessaire
d'ajouter sur chacun des départs de circuits d'utilisation, une protection différentielle réglée sur 30 mA.
•
Si le dispositif différentiel du groupe électrogène est ajustable, il est nécessaire que celui-ci (situé en amont) soit supérieur à ceux
des dispositifs situés en aval (circuits terminaux) ; ainsi la continuité sur les circuits sains sera conservé en cas de défaut sur l'un
des circuits terminaux (consulter le point suivant pour le reglage du dispositif différentiel).

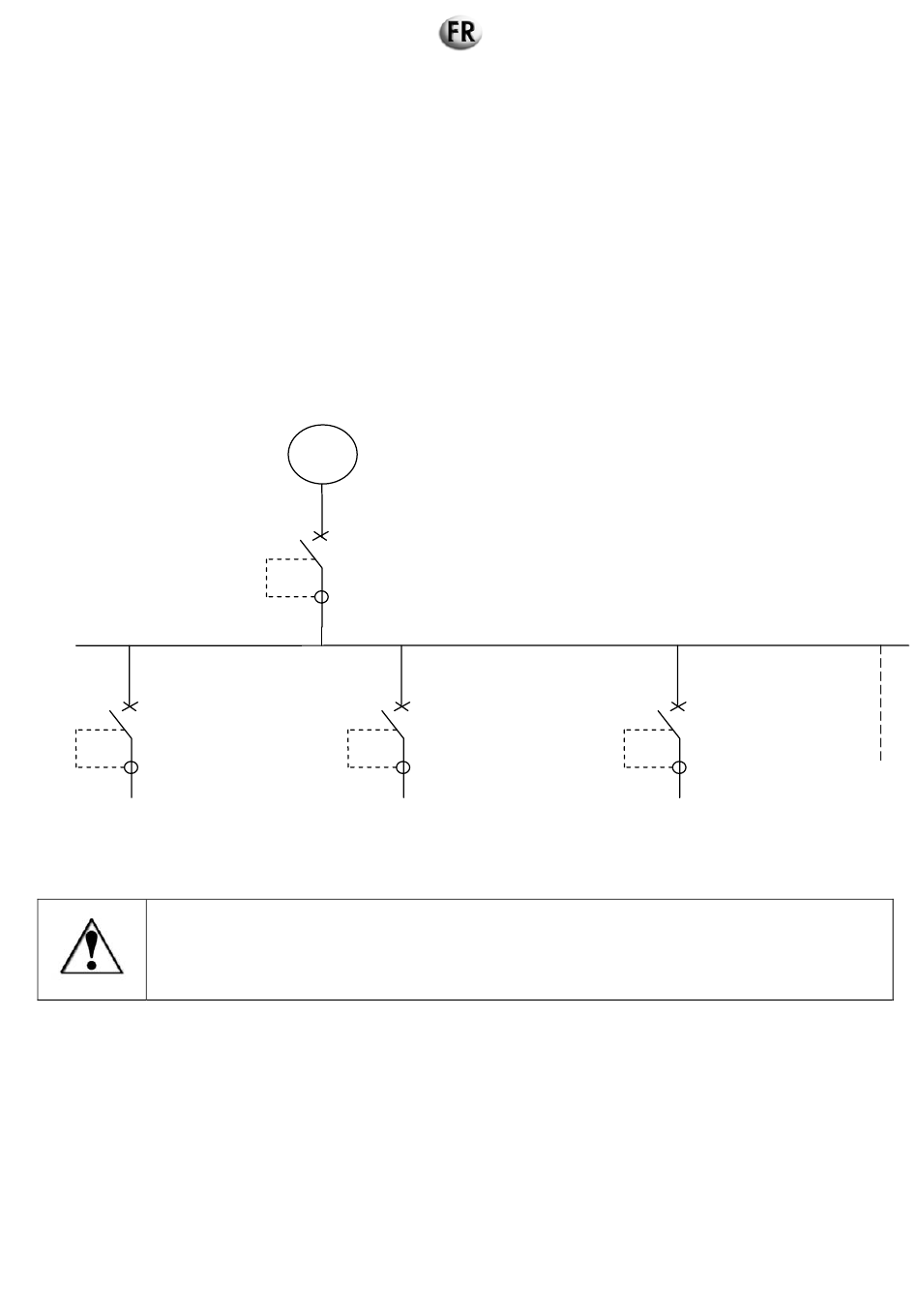

Exemple :
Dispositif différentiel
0.03A
Circuit terminal 1
30mA
Risque de choc électrique.
Le relais différentiel du groupe électrogène est réglé en usine sur un seuil d'intensité de 0.03 A (30 mA) et sur une
temporisation instantanée (0 s).
Toute modification du réglage du dispositif différentiel peut mettre en danger la vie des personnes. Elle engage la
responsabilité de l'utilisateur et ne doit être effectuée que par du personnel qualifié et habilité.
Si le réglage est modifié, il est impératif après utilisation de revenir aux réglages d'origine.
Groupe électrogène
0,3A
Dispositif différentiel groupe
(300mA)
0.03A
30mA
Dispositif différentiel
0.03A
Circuit terminal 2
30mA
40/305
Dispositif différentiel
Circuit terminal 3
