Contrôle de la courroie (moteurs 4045 et
6068 avec tendeur manuel)
Inspecter la courroie: voir si elle présente des fissures,
des effilochages ou des étirements. Les remplacer si
nécessaire.
NOTE: Pour effectuer le réglage, utiliser la jauge estampée
sur le bord supérieur du support de l'alternateur.
1. Desserrer les vis (B) et (C).
2. Déplacer l'alternateur dans la boutonnière pour
éliminer le mou de la flèche. Tracer un repère de
référence (D) en l'alignant sur l'encoche (E) du support
supérieur de l'alternateur.
IMPORTANT: Ne pas appuyer sur le corps
arrière de l'alternateur.
3. Pousser l'avant du support de l'alternateur vers
l'extérieur pour tendre la courroie; observer la jauge
(A). Une courroie usagée doit être tendue d'une unité
au niveau de la jauge, une courroie neuve de 1,5 unité.
4. Resserrer les vis (B) et (C).

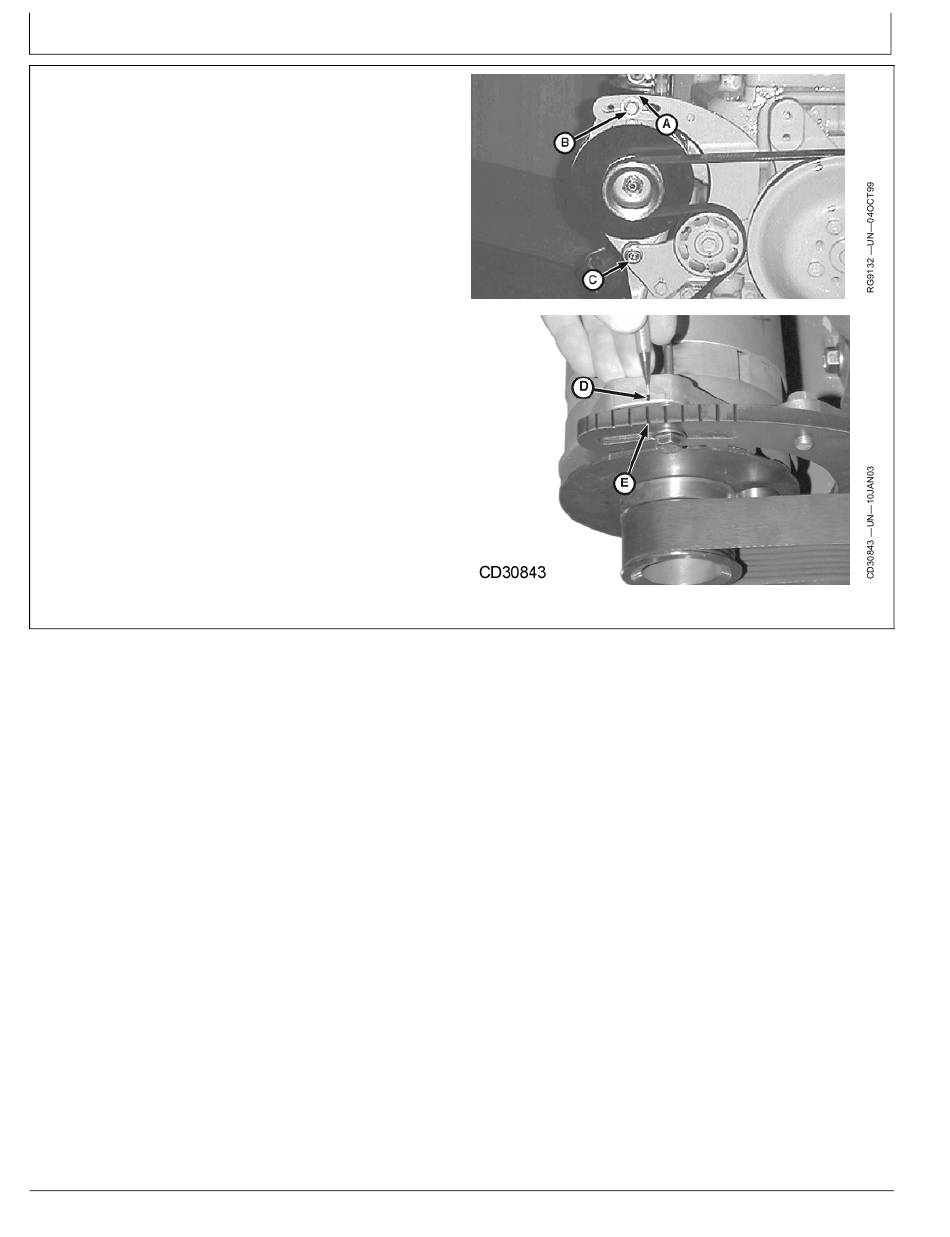

A—Jauge de tension de
courroie
B—Vis
C—Vis
Entretien—Toutes les 500 heures
D—Repère de référence
E—Encoche du support
supérieur de l'alternateur
30­6
Tendeur de courroie manuel sur les moteurs 4045 et 6068
Repères de référence
