Create WIND RATTAN Mode D'emploi page 39

Consiglio: Per prepararti a far passare i cavi elettrici attraverso il pluviale, applica un pezzo
di nastro isolante alle estremità dei cavi elettrici, questo terrà insieme i cavi quando li fai
passare attraverso la barra di sospensione.
6. Allentare i bulloni di montaggio e il dado nella parte superiore dell'alloggiamento del motore.
7. Inserire il tettuccio e il rivestimento della ventola nella barra di sospensione.
8. Rimuovere il perno di bloccaggio dal corpo del motore e afferrare il tubo obliquo per far
scorrere l'asta di discesa attraverso il tettuccio.
9. Instradare i cavi elettrici attraverso il tubo obliquo e tirare l'estremità superiore del gioco
extra nel cavo.
10. Installare la barra dell'alloggiamento del motore e inserire il perno precedentemente ri-
mosso.
11. Serrare saldamente i bulloni e il dado di montaggio del motore.
12. Infine abbassare il rivestimento e la rosetta sull'alloggiamento del motore.

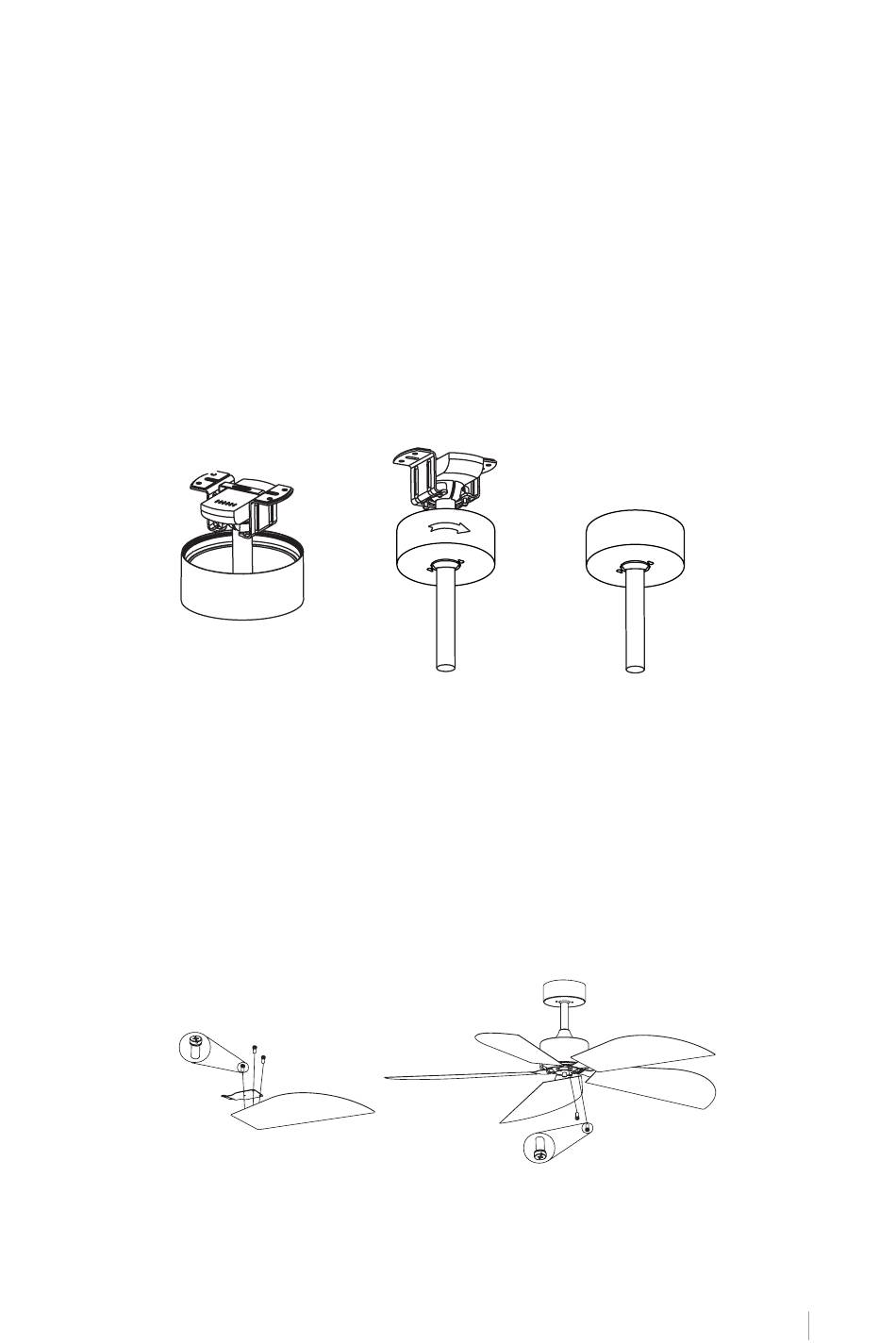

M O NTAGG I O DE L T E T T U CCI O
• Sollevare il tettuccio fino alla staffa di montaggio e allineare le viti allentate sulla staffa di
montaggio con i fori nel tettuccio.
• Ruotare il tettuccio per regolarlo. Reinserire le viti e fissarle con un cacciavite.
• Una volta fissata la staffa di montaggio alla scatola di giunzione, è possibile procedere
all'aggancio della ventola.
• Tenere saldamente la ventola con entrambe le mani. Infilare la barra attraverso l'apertura
nella staffa di montaggio e lasciare che la sfera si appoggi sulla staffa di montaggio.
• Ruotare il giunto a sfera finché non si allinea con la linguetta sulla staffa di montaggio.
Consiglio: Un'altra persona dovrebbe aiutarti a tenere la scala e passarti il ventaglio una
volta che sei salito la scala.
MO NTAG G IO L A MA
1. Mettere le rondelle a vite su ciascuna vite prima dell'installazione dell'apas.
2. Allineare i fori delle lame con i fori delle viti nel motore. Una volta che la lama è ben posi-
zionata, serrare il resto delle viti in modo che siano fissate.
3. Montare le lame rimanenti e serrare permanentemente le viti assicurandosi che le lame
siano completamente in sede.
ITALIANO
39
