Sommaire des Matières pour Create Wind Tube

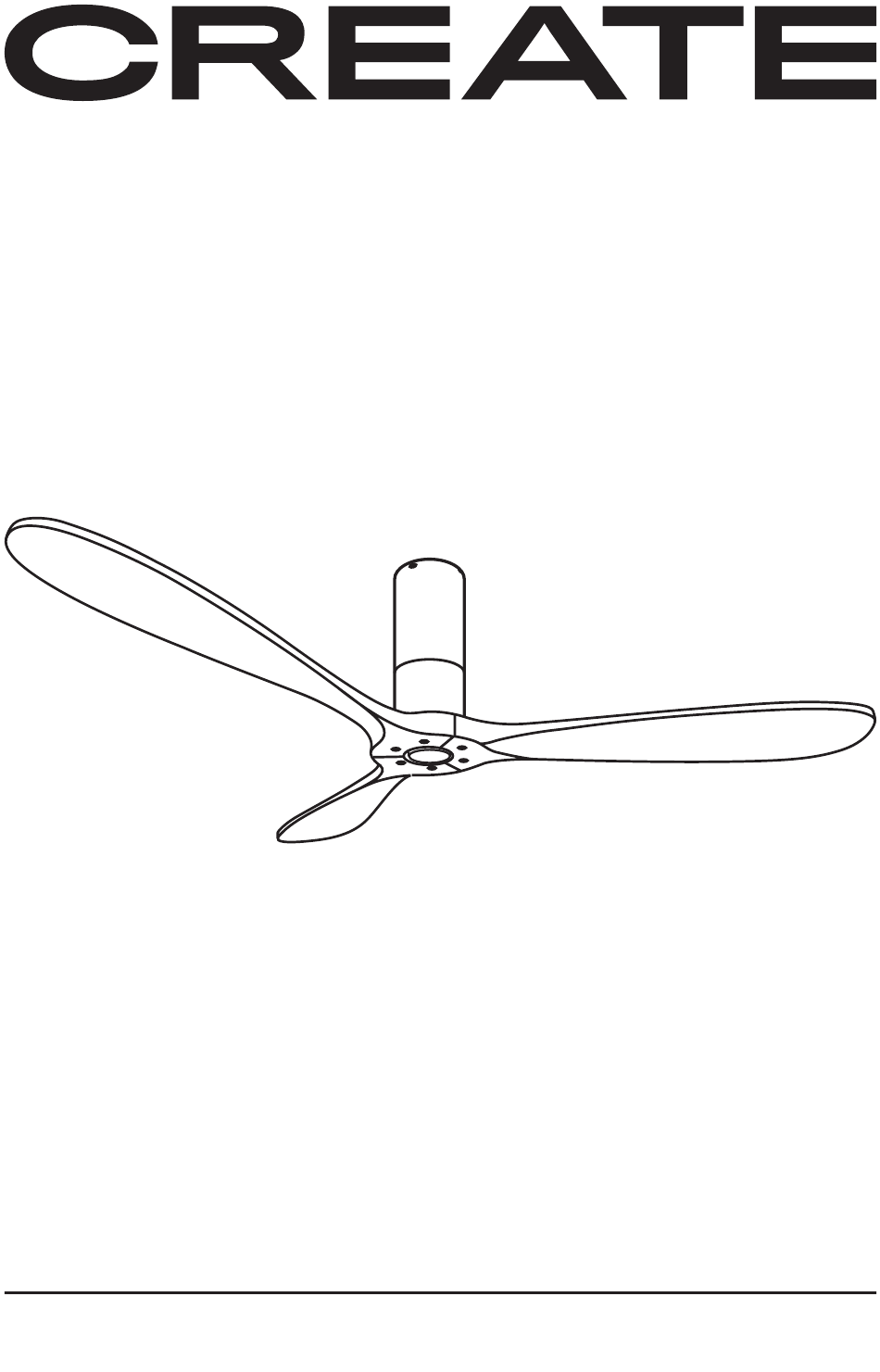

- Page 1 Wind Tube Manuel de montage...
- Page 4 To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
- Page 5 INDIC E Contenu de la boîte Étape 1. Toit en bois Étape 1. Plafond en béton Étape 1. Plafond Étape 2. Connexion conducteur Étape 3. Ancrer le moteur au plafond Étape 4. Assemblage de lame Kit d'équilibrage de pales FR ANÇA IS...
- Page 6 C O NTENU DE L A B O Î TE SUPPORT DE DRIVER MONTAGE (1) VIS D'EXTENSION (x3) LAMES (2) VIS À BOIS TÉLÉCOMMANDE MOTEUR VIS DE BASE VIS À LAME MOTEUR BOUCHON TERMINAUX D'ÉPISSAGE KIT D'EQUILIBRAGE DÉCORATIF ATTENTION! Avant de commencer le montage, pensez à...
- Page 7 ÉTAP E 1. TOI T EN B O I S P I ÈC E S E T O U T I LS MATÉRIEL NON INCLUS (2) VIS À BOIS OPTIONNEL SELON LE TYPE DE TOIT Marquez au crayon au plafond les 4 trous Si nécessaire, selon le type de toiture, vous de la pièce UN.
- Page 8 ÉTAP E 1. PL A FOND EN BÉTO N PI È CE S E T O U TI LS MATÉRIEL NON INCLUS (1) VIS D'EXTENSION Démonter la pièce D le séparer en morceaux. Ø8mm Marquez au crayon 2 trous parallèles à A l'aide d'une perceuse, faire les deux l'aide de la pièce A comme un guide.
- Page 9 Entrez la pièce dans l'ordre D2, D3 puis la Serrer la pièce D4 avec une clé n°10, noix D4. jusqu'à ce que vous remarquiez qu'il est bien fixé. Assurez-vous que la partie A Il est parfaitement accroché au plafond. FR ANÇA IS...
- Page 10 ÉTAP E 1. P L A FO ND PI ÈC E S E T O U T I LS MATÉRIEL NON INCLUS VIS DE FIXATION AVEC LEVIER A RESSORT Marquez au plafond au crayon 2 trous pa- A l'aide d'une perceuse faites les deux rallèles à...
- Page 11 ÉTAPE 2. C ONNE XIO N C ON D UCTEUR MOTEUR DRIVER Insérez le crochet de la pièce A dans un trou de la pièce F pour que le moteur accroche et facilite la connexion des câbles. Joignez les connexions de la pièce F avec ceux de la pièce B, chacun avec sa couleur correspondante.
- Page 12 Connectez le câble PHASE Connectez le câble NEUTRE Une fois connecté, placez la (L) du driver au câble PHASE driver câble pièce I en le vissant jusqu'à de votre installation. Une fois NEUTRE de votre installation. ce qu'il soit bien fixé. connecté, placez la pièce I.
- Page 13 ÉTAPE 3. ANCR ER LE MOT EUR AU P L AF O ND Utiliser 2 vis G et vissez-les, sans trop les serrer, dans les Sortir le morceau F du cro- trous parallèles de la pièce A. chet et emboîtez-le sur la pièce A sans pincer aucun fil.
- Page 14 É TAPE 4. AS S EMB L AG E DE L A ME COMPREND UNE VIS BOUCHON DE RECHANGE DÉCORATIF (x3) LAMES Placer la première lame C le fixer avec les rondelles et les vis H à l'aide du tournevis, sans trop les serrer, pour pouvoir mettre le reste.
- Page 15 KIT D'ÉQ UIL IB R AGE DE PAL E S KIT D'EQUILIBRAGE Votre ventilateur de plafond peut avoir des problèmes de balancement des pales lors de son fonctionnement en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus peuvent entraîner des problèmes supplé- mentaires.
- Page 16 F R ANÇAI S...
