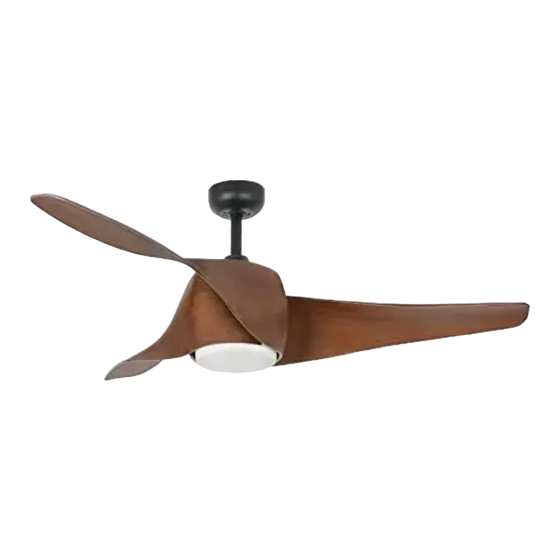

- Page 1 WIND FOLD VENTILATEUR DE PLAFOND AVEC LUMIÈRE ASSEMBLAGE MANUEL ESPAGNOL...
- Page 4 W I ND FO LD To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
- Page 5 WIND FOLD INDICE C o n te n i do d e l a ca ja Pas o 1. Tec ho de ma de ra Pas o 1. Tec ho de hor mig ón Pas o 1. Fals o te cho E l e c c i ó...
- Page 6 CONTENU DE LA BOÎTE FLEUR DRIVER TÉLÉCOMMANDE PLAQUE LED EMBELLISEUR MOTEUR (x3) LAMES TULIPE JARRET POTEAU D'EXTENSION SUPPORT DE MONTAGE EMBELLISEUR MOTEUR (1) VIS D'EXTENSION BORNES VIS POUR GARNITURE + MOTEUR ÉPISSURE (2) VIS À BOIS KIT D'EQUILIBRAGE SUPPORT VIS À LAME LAMES ATTENTION! Avant de commencer le montage, pensez à...
- Page 7 ÉTAPE 1. TOIT EN BOIS PIÈCES ET OUTILS MATÉRIEL NON INCLUS (2) VIS À BOIS OPTIONNEL SELON LE TYPE DE TOIT SOUTIEN DE MONTAGE Marquez au crayon les 4 trous de la pièce Si nécessaire, selon le type de toiture, vous K dans le toit.
- Page 8 ÉTAPE 1. PLAFOND EN BÉTON PIÈCES ET OUTILS MATÉRIEL NON INCLUS (1) VIS D'EXTENSION SOUTIEN DE MONTAGE Démonter la pièce M le séparer en morceaux. Ø8mm Marquez au crayon les 2 trous centraux de A l'aide d'une perceuse, réaliser les deux la pièce K au plafond en utilisant la même trous correspondants avec un foret Ø8 pièce comme guide.
- Page 9 placer la pièce K faire correspondre leurs Entrez la pièce dans l'ordre M2, M3 puis la trous avec les vis M1. Assurez-vous que noix M4. les câbles de plafond sont d'un côté de la pièce K. serrer la pièce M4 avec une clé n ° 10, Assurez-vous que la partie K Il est parfai- jusqu'à...
- Page 10 ÉTAPE 1. PLAFOND PIÈCES ET OUTILS MATÉRIEL NON INCLUS VIS DE FIXATION AVEC LEVIER A RESSORT SOUTIEN DE MONTAGE Marquez les 2 trous centraux de la pièce A l'aide d'une perceuse, percez les 2 trous au plafond avec un crayon K en utilisant la correspondants.
- Page 11 CHOIX DE BARRE D'APPUI Avant commencer, choi- sissez hauteur souhaitée. (10cm+/-) Vous devrez choisir entre la hauteur de la pièce I vague J · Si vous choisissez la hauteur de la pièce J, Vous devez suivre les instructions ci-dessous. · Si vous choisissez la hauteur de la pièce I, passez SUPPORT D'INCLINAISON directement à...
- Page 12 Encliquetez le support d'in- Serrez les deux vis sur le Remettre l'épingle dans la clinaison sur la goupille. support d'inclinaison avec pièce J. le tournevis. Fixez la goupille avec la La pièce est déjà J prêt à pièce de verrouillage afin l'emploi.
- Page 13 ÉTAPE 2. ASSEMBLAGE DE LAME (x7) VIS SUPPORT DE LAME (x3) MOTEUR LAMES LAMES Commencez par enlever les boulons du moteur. H, si vos vis Q sont dans un sac en plastique, passez à l'étape 4. Retirez les boulons du support de lame. R et enregistrez-les pour la prochaine étape. Commencez à...
- Page 14 Une fois la première lame localisée E et serrez les vis Q au moteur H, faites pivoter la pièce centrale de manière à ce que les câbles du pilote soient orientés vers le haut. Placer le support de lame R au dessus du moteur H et sous les pales E. serrer la lame E avec les vis que vous avez retirées du porte-lame R.
- Page 15 ÉTAPE 3. ASSEMBLAGE DU CORPS PRINCIPAL EMBELLISEUR FLEUR MOTEUR CHOISISSEZ LA HAUTEUR DONT MOTEUR VOUS AVEZ BESOIN Retirer la goupille de la Insérez la tige de selle I/J, à travers le trou de la pièce A. pièce I/J, selon la hauteur choisie.
- Page 16 A l'aide d'un tournevis, re- Insérez la tige de selle dans Une fois la tige de selle in- tirer les 2 vis du haut de la le haut de la pièce H. Assu- sérée, placez la goupille de pièce H. rez-vous qu'aucun fil n'est la pièce I/J de manière à...
- Page 17 N'oubliez pas de régler l'en- Placez le support d'inclinai- Avant de continuer, vérifiez coche sur le support d'incli- son dans la fente de la pièce que la structure centrale est naison pour que la pièce soit bien placée afin qu'elle ne bien ajustée.
- Page 18 Connectez le câble L du dri- Connectez le fil N du driver Assurez-vous que tout est ver au câble PHASE de votre au fil NEUTRE de votre ins- correctement attaché. installation. tallation. pièce coulissante A vers le haut pour l'emboîter sur les vis Une fois monté, tournez la saillantes de la pièce K.
- Page 19 ÉTAPE 5. POSE DE LA GARNITURE VIS POUR EMBELLISEUR EMBELLISEUR À l'aide d'un tournevis, retirez les 3 vis centrales du moteur Passez les câbles du venti- pour une utilisation ultérieure. Si ces vis sont livrées dans un lateur à travers le trou cen- sac scellé, utilisez-les pour cette étape.
- Page 20 ÉTAPE 6. CONNEXION DE LA CARTE LED PLAQUE LED Connectez les fils de la pièce D à ceux du ventilateur rejoignant les connexions, chaque câble ayant sa même couleur. Fixez ensuite la pièce D au ventilateur à l'aide des aimants afin qu'il reste en place. ESPAGNOL...
- Page 21 ÉTAPE 7. PLACEMENT DE LA TULIPA TULIPE placer la pièce F sur le ventilateur en l'emboîtant dans la garniture et en le tournant dans le sens des aiguilles d'une montre. N'oubliez pas de vérifier que la pièce est bien fixée. Une fois vérifié, vous pouvez brancher l'électricité...
- Page 22 KIT D'ÉQUILIBRAGE DES LAMES KIT D'EQUILIBRAGE Votre ventilateur de plafond peut avoir des problèmes de balancement lors de son fonc- tionnement en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus pourraient causer des problèmes supplé- mentaires.
- Page 24 ESPAGNOL...
