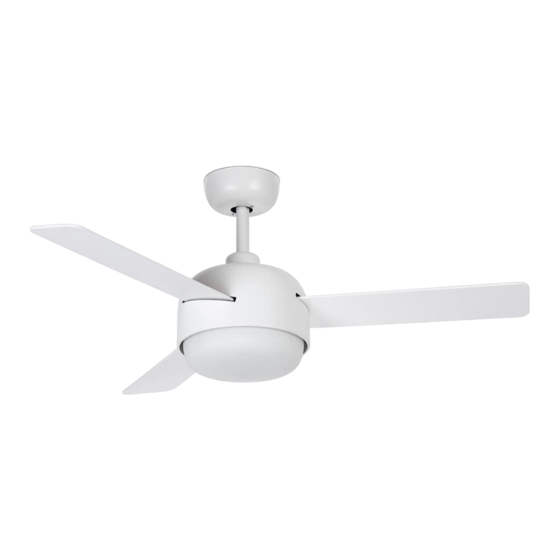

Create Wind Ball Instructions D'installation
Create Wind Ball Instructions D'installation

Create Wind Ball Instructions D'installation

Masquer les pouces Voir aussi pour Wind Ball:

Publicité

Liens rapides

Wind Ball
Manual de montagem
FRANÇAIS
1

Publicité

loading

Sommaire des Matières pour Create Wind Ball

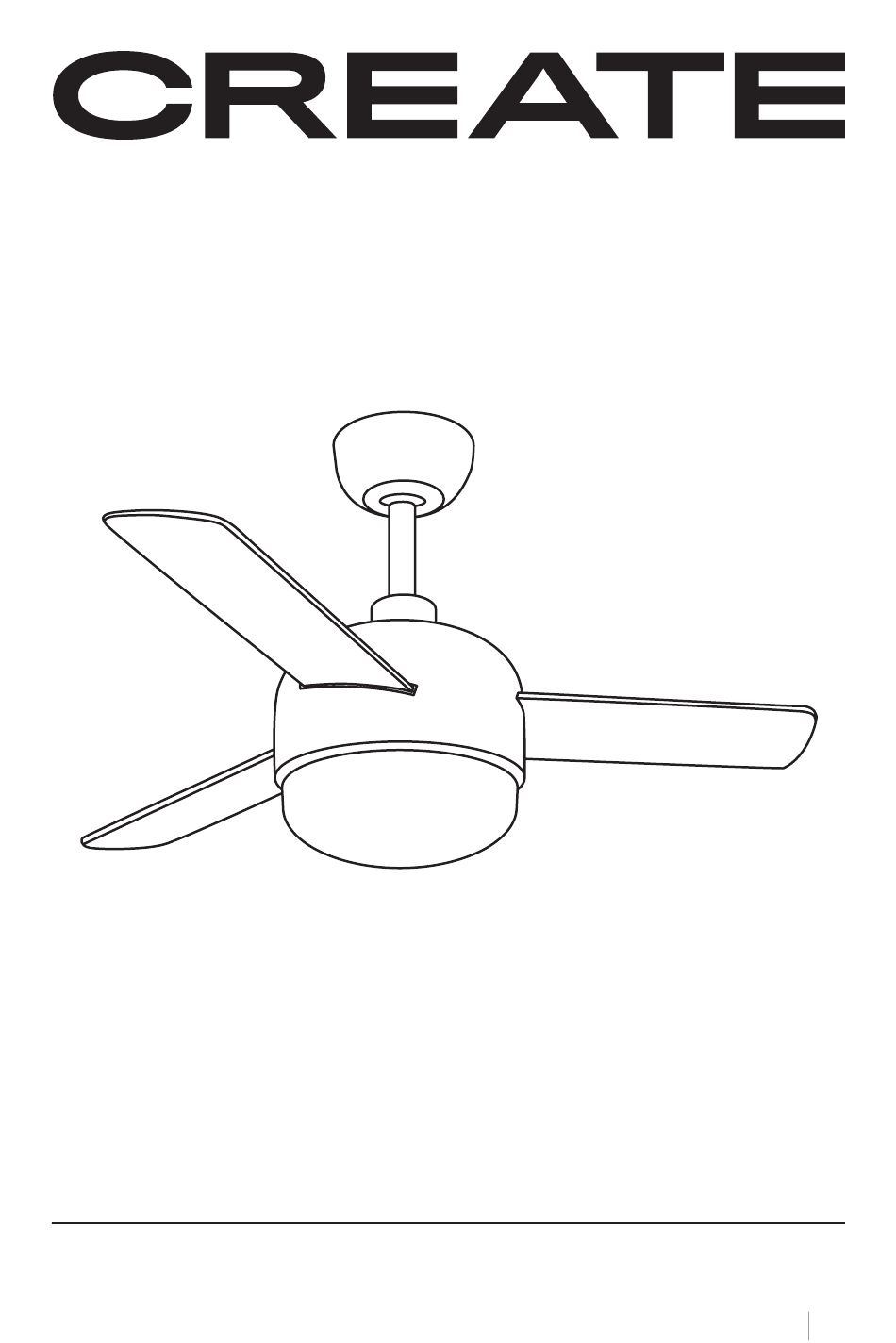

  • Page 1 Wind Ball Manual de montagem FRANÇAIS...
  • Page 4 To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
  • Page 5 INDICE Contenu de la boîte Étape 1. Toit en bois Étape 1. Plafond en béton Étape 1. Plafond Choix de la hauteur Étape 2. Assemblage du corps principal Étape 3. Connexion à la terre Étape 4. Connexion conducteur Étape 5. Assemblage de lame Étape 6.
  • Page 6 CONTENU DE LA BOÎTE FLEUR DRIVER TÉLÉCOMMANDE PLAQUE LED (x3) LAMES RÉVERSIBLES ABAT-JOUR EMBELLISEUR SUPPORT + MOTEUR JARRET BARRE D'EXTENSION SUPPORT DE MONTAGE EMBELLISEUR LE MOTEUR (1) VIS D'EXTENSION VIS POUR VIS DE GARNITURE + MOTEUR LES LAMES (2) VIS À BOIS TERMINAUX D'ÉPISSAGE KIT D'EQUILIBRAGE ATTENTION! Avant de commencer le...
  • Page 7 PASSO 1. TETO DE MADEIRA P E Ç AS E F E RR AMEN TAS MATERIAL NÃO INCLUÍDO (2) PARAFUSOS DE MADEIRA OPCIONAL DE ACORDO COM O TIPO DE TETO Marque no teto com um lápis os 4 orifícios Se necessário, dependendo do tipo de te- da peça K.
  • Page 8 PASSO 1. TETO DE CONCRETO PEÇ AS E F E R R AME NTAS MATERIAL NÃO INCLUÍDO (1) PARAFUSOS DE EXPANSÃO Desmonte a peça M separando-o em pedaços. Ø8 mm Marque no teto com um lápis os 2 orifícios Com a ajuda de uma broca, faça os dois centrais da peça K, usando a mesma peça furos correspondentes com uma broca de como guia.
  • Page 9 Coloque a peça K combinando seus orifí- Insira a peça em ordem M2, M3 e poste- cios com os parafusos M1. Certifique-se de riormente a noz M4. que os cabos do teto estejam de um lado da peça K. Aperte a peça M4 com uma chave # 10, até Certifique-se de que a parte K está...
  • Page 10 PASSO 1. TETO FALSO PE Ç AS E F E RR AME NTAS MATERIAL NÃO INCLUÍDO PARAFUSOS DE FIXAÇÃO COM ALAVANCA DE MOLA Marque no teto com um lápis os 2 orifícios Com a ajuda de uma broca, faça os dois fu- centrais da peça K usando a peça é...
  • Page 11 CHOIX DE LA HAUTEUR Avant commencer, choi- sissez hauteur souhaitée. (10cm+/-) Vous devrez choisir entre la hauteur de la pièce I vague J · Si vous choisissez la hauteur de la pièce J, Vous devez suivre les instructions ci-dessous. · Si vous choisissez la hauteur de la pièce I, passez SUPPORT D'INCLINAISON directement à...
  • Page 12 Encliquetez le support d'in- Serrez les deux vis sur le Remettre l'épingle dans la clinaison sur la goupille. support d'inclinaison avec pièce J. le tournevis. Fixez la goupille avec la La pièce J Il serait prêt à pièce de verrouillage afin l'emploi.
  • Page 13 ÉTAPE 2. ASSEMBLAGE DU CORPS PRINCIPAL CHOISISSEZ LA HAUTEUR DONT VOUS AVEZ BESOIN Retirer la goupille de la Entrez la barre choisie à travers le trou de la pièce A. pièce I soit J, selon la hau- teur choisie. Insérer la pièce L Comme le Une fois les pièces insérées A oui L, vous devez insérer les montre l'image.
  • Page 14 Une fois la barre insérée, Mettre la pièce de verrouil- Remettez ensuite les vis sur placez la goupille de la lage sur la goupille pour la pièce H afin que la barre pièce I/J afin qu'il coïncide qu'elle ne sorte pas. soit entièrement sécurisée.
  • Page 15 ÉTAPE 3. CONNEXION CONDUCTEUR N'oubliez pas de régler l'en- Placez le support d'incli- Avant de continuer, vérifiez coche sur le support d'incli- naison dans la fente de la que la structure centrale est naison pour que la pièce soit pièce K. bien placée afin qu'elle ne bien ajustée.
  • Page 16 Sélectionnez raccor- Une fois connecté, placez Vous devrez attacher les fils dez les câbles de masse, y les pièces O en les vissant restants de la pièce B et les compris celui de votre ins- jusqu'à ce qu'ils soient bien câbles phase et neutre de tallation.
  • Page 17 Enfin, à l'aide d'un tournevis, serrez les vis pour que la pièce soit bien fixée. ÉTAPE 4. ASSEMBLAGE DE LAME CHOISISSEZ LA COULEUR DE LA LAME N'oubliez pas que les lames sont réversibles, choisissez la couleur qui vous plaît le plus et placez-la face vers le bas.
  • Page 18 ÉTAPE 5. POSE DE LA GARNITURE À l'aide d'un tournevis, retirez les 3 vis centrales du moteur Passez les câbles du moteur pour une utilisation ultérieure. Si ces vis sont livrées séparé- à travers le trou sur le côté ment dans un sac scellé, utilisez-les pour cette étape. de la pièce G.
  • Page 19 ÉTAPE 6. CONNEXION DE LA CARTE LED Connectez les fils de la pièce D à ceux du ventilateur rejoignant les connexions, chaque câble ayant sa même couleur. Fixez ensuite la pièce D à la pièce G à l'aide des aimants pour qu'il reste attaché. FRANÇAIS...
  • Page 20 ÉTAPE 7. FIXATION DU COUVERCLE DE LA LAMPE Placer la pièce F sur le ventilateur en l'enclenchant sur le moteur et fixez-le en tournant dans le sens des aiguilles d'une montre. N'oubliez pas de vérifier que la pièce G il est bien attaché. Une fois vérifié, vous pouvez brancher l'électricité...
  • Page 21 KIT D'ÉQUILIBRAGE DE PALES Votre ventilateur de plafond peut avoir des problèmes de balancement des pales lors de son fonctionnement en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus peuvent entraîner des problèmes supplé- mentaires.
