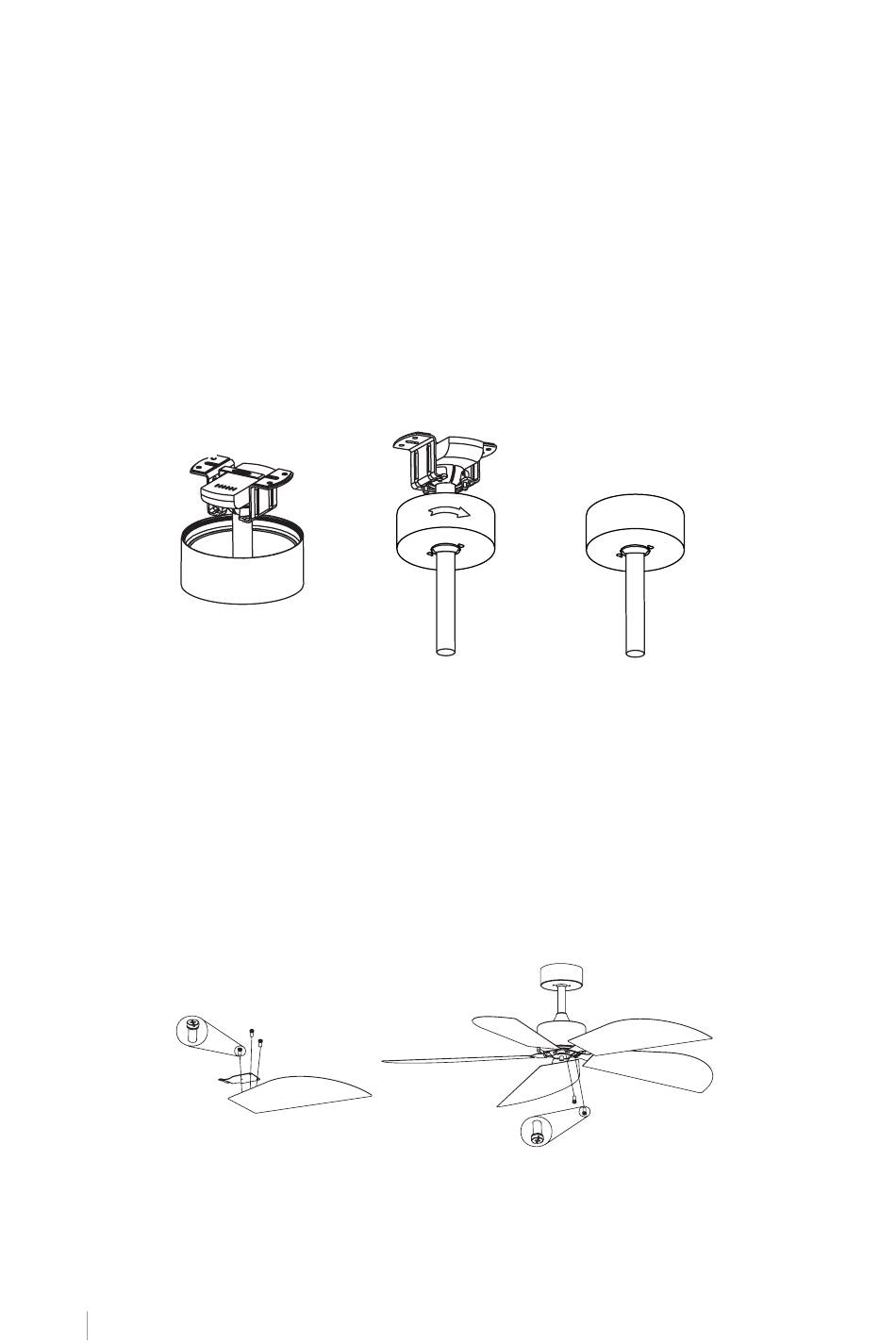

Consejo: Para preparar el paso de cables eléctricos a través del tubo bajante, aplique un
trozo de cinta aislante en los extremos de los cables eléctricos, esto mantendrá los cables
juntos cuando los pase a través de la barra de suspensión.
6. Afloje los tornillos de fijación y la tuerca en la parte superior de la carcasa del motor.
7. Inserte en la barra de suspensión el florón y el embellecedor del ventilador.
8. Quite el pasador de bloqueo del cuerpo del motor y sujete el tubo bajante para deslizar
la varilla a través del dosel.
9. Pase los cables eléctricos a través del tubo bajante y tire del extremo superior de la
holgura adicional del cable.
10. Coloque la barra de la carcasa del motor y el pasador de inserción que se eliminó pre-
viamente.
11. Apriete firmemente los tornillos de fijación del motor y la tuerca.
12. Finalmente baje el embellecedor y el florón en la carcasa del motor.
M O NTA JE DE L F LORÓ N
• Levante el florón hasta el soporte de montaje y alinee los tornillos aflojados en el soporte
de montaje con los orificios del florón.
• Gire el florón para ajustarlo. Reinserte los tornillos y fíjelos con un destornillador.
• Una vez tenga el soporte de montaje asegurado a la caja de conexiones puede proceder a
colgar el ventilador.
• Agarre el ventilador con firmeza con ambas manos. Pase la barra por la apertura del sopor-
te de montaje y deje que la bola se apoye en el soporte de montaje.
• Gire el acoplamiento de la bola hasta que se alinee con la pestaña del soporte de montaje.
Consejo: Otra persona debería ayudarle para sostener la escalera de mano y alcanzarle el
ventilador una vez se haya subido a la escalera.
M O NTA JE D E L AS ASPAS
1. Coloque las arandelas para tornillos en cada tornillo antes de la instalación de las apas.
2. Alinee los orificios de las aspas con los orificios de los tornillos del motor. Una vez el aspa
esté bien colocada apriete el resto de tornillos para que queden sujeta.
3. Coloque las aspas restantes y apriete los tornillos de forma permanente comprobando que
las aspas queden perfectamente colocadas.
