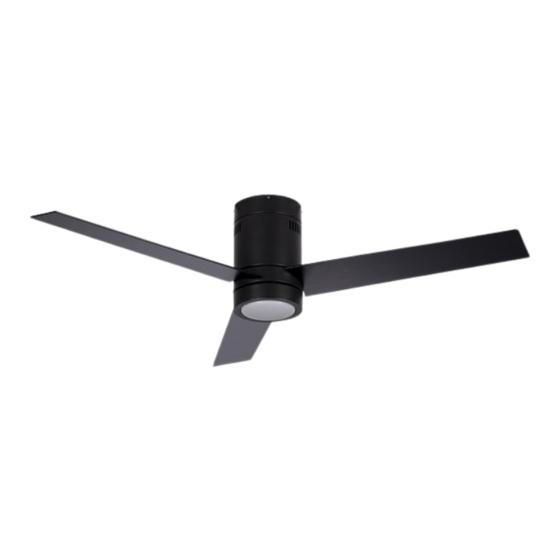

WIND MINIMAL VENTILATEUR DE PLAFOND AVEC LUMIÈRE ASSEMBLAGE MANUEL FRANÇAIS...
Page 4
W I ND MINIMA L To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
Page 5
WIND MINIMAL INDICE C o n te n u d e la b o îte É t a p e 1. Toi t e n b o i s É t a p e 1. Pla fon d en b é to n É...
Page 6
CONTENU DE LA BOÎTE DRIVER TÉLÉCOMMANDE PLAQUE LED (x3) LAMES SUPPORT DE MONTAGE EMBELLISEUR MOTEUR TULIPE (1) VIS D'EXTENSION (2) VIS À BOIS VIS POUR KIT D'EQUILIBRAGE GARNITURE + MOTEUR TERMINAUX D'ÉPISSAGE VIS DE BASE + MOTEUR VIS À LAME ATTENTION! Avant de commencer le montage, pensez à...
Page 7
ÉTAPE 1. TOIT EN BOIS PIÈCES ET OUTILS MATÉRIEL NON INCLUS (2) VIS À BOIS OPTIONNEL SELON LE TYPE DE TOIT SUPPORT DE MONTAGE Marquer au crayon au plafond les 4 trous Si nécessaire, selon le type de toit, vous de la pièce À.
Page 8
ÉTAPE 1. PLAFOND EN BÉTON PIÈCES ET OUTILS MATÉRIEL NON INCLUS (1) VIS D'EXTENSION SUPPORT DE MONTAGE I(1) I(2) I(3) I(4) Démonter la pièce I le séparer en morceaux. Ø8 mm Marquer avec un crayon 2 trous parallèles À l'aide d'une perceuse, percez les deux à...
Page 9
Entrez la pièce dans l'ordre I2, I3 et ensuite Serrez la pièce I4 avec une clé n° 10, l'écrou I4. jusqu'à ce que vous sentiez qu'elle est bien fixée. Assurez-vous que la pièce H il est parfaitement accroché au plafond. FRANÇAIS...
Page 10
ÉTAPE 1. PLAFOND PIÈCES ET OUTILS MATÉRIEL NON INCLUS VIS DE FIXATION AVEC LEVIER A RESSORT SUPPORT DE MONTAGE Marquer au plafond avec un crayon 2 trous À l'aide d'une perceuse percez les deux parallèles à l'aide de la pièce H comme un trous correspondants.
Page 11
ÉTAPE 2. CONNEXION CONDUCTEUR PIÈCES ET OUTILS DRIVER MOTEUR TERMINAUX D'ÉPISSAGE Insérez le crochet de la pièce H dans un trou de la pièce G pour que le moteur accroche et facilite la connexion des câbles. Joignez les connexions de pièces G avec ceux de la pièce A, chacun avec sa couleur correspondante.
Page 12
Insérer la pièce A à l'inté- Sélectionnez et connectez Une fois connecté, placez la rieur de la pièce G, Comme tous les câbles de masse, y pièce L en le vissant jusqu'à le montre l'image. compris celui de votre ins- ce qu'il soit bien fixé.
Page 13
ÉTAPE 3. ANCRER LE MOTEUR AU PLAFOND VIS DE BASE + MOTEUR Utiliser 2 vis M et vissez-les, sans trop les serrer, dans les Sortir le morceau G du cro- trous parallèles de la pièce H. chet et emboîtez-le sur la pièce H sans pincer aucun fil.
Page 14
ÉTAPE 4. ASSEMBLAGE DE LAME VIS DE LAMES LAMES Si les vis N aller dans un sac plastique, passer directement à l'étape 4. Sinon, retirez toutes les vis N Placer la première lame D le fixer avec les vis N et à l'aide du tournevis, sans trop les serrer. Faites la même chose avec la deuxième et la troisième lame D.
Page 15
ÉTAPE 5. POSE DE LA GARNITURE VIS POUR EMBELLISEUR EMBELLISEUR À l'aide d'un tournevis, retirez les 3 vis centrales du moteur Passez les câbles du venti- pour une utilisation ultérieure. Si ces vis sont livrées dans un lateur à travers le trou cen- sac scellé, utilisez-les pour cette étape.
Page 16
ÉTAPE 6. CONNEXION DE LA CARTE LED PLAQUE LED Connectez les fils de la pièce C à ceux du ventilateur rejoignant les connexions, chaque câble ayant sa même couleur. Fixez ensuite la pièce C au ventilateur à l'aide des aimants afin qu'il reste en place. FRANÇAIS...
Page 17
ÉTAPE 7. PLACEMENT DE L'ABAT-JOUR TULIPE Placer la pièce E sur le ventilateur en l'insérant dans la garniture et en le tournant dans le sens des aiguilles d'une montre. N'oubliez pas de vérifier que la pièce est bien fixée. Une fois vérifié, vous pouvez brancher l'électricité et profiter de votre nouveau ventilateur avec de la lumière.
Page 18
KIT D'ÉQUILIBRAGE DES LAMES KIT D'EQUILIBRAGE Votre ventilateur de plafond peut avoir des problèmes de balancement lors de son fonc- tionnement en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus pourraient causer des problèmes supplé- mentaires.
