Attention: avant d'eff ectuer les branchements hydrauliques,
débrancher l'humidifi cateur du réseau électrique.
Modèles UR002..UR013
2
1
3
4
5
6
BRANCHEMENTS HYDRAULIQUES:
1.
installer une vanne manuelle en amont de l'installation (pour pouvoir
interrompre l'arrivée d'eau d'alimentation);
2.
raccorder l'humidifi cateur à l'eau d'alimentation. Sur les modèles
UR002...UR013, utiliser un tuyau fl exible avec les raccords de 3/4''G. Sur
les modèles UR020...UR080, raccorder le tuyau fl exible au clapet de
non retour fourni de série (code FWHDCV0003) pour éviter que l'eau à
l'intérieur de l'humidifi cateur n'entre en contact avec l'eau de réseau;
3.
installer un fi ltre mécanique pour retenir les éventuelles impuretés
solides (à raccorder en aval du robinet);
4.
raccorder un tronçon de tuyau de vidange (résistant à des
températures de 100 °C (212 °F)) ayant un diamètre interne minimum
de 40 mm (1,6 in) pour les modèles UR002-UR013 et de 50 mm (2 in)
pour les modèles UR020...UR080;
5.
prévoir un entonnoir pour garantir l'interruption de continuité dans
le tuyau de vidange;
6.
raccorder un siphon pour éviter le retour d'odeurs;
7.
sur les modèles UR020...UR080: raccorder un tuyau de vidange
depuis la cuve de fond de l'humidifi cateur (il peut converger dans
l'entonnoir utilisé pour la vidange);
8.
sur les versions munies d'écoulement tempéré, la température
de l'eau de vidange sera de 60 °C (140 °F), en garantissant une
température en entrée de 25 °C (77 °F).
Attention:
•
une fois l'installation terminée, purger la tuyauterie d'alimentation
pendant environ 30 minutes en acheminant l'eau directement à
l'écoulement sans la faire passer dans l'humidifi cateur. Ceci pour
éliminer d'éventuelles déchets et substances d'usinage susceptibles
d'encrasser la vanne de remplissage et/ou de provoquer la formation
de mousse durant l'ébullition de l'eau;
•
le tuyau de vidange doit être orienté verticalement vers le bas pendant
30 cm au moins (fi gure) pour éviter le retour de vapeur.
"heaterSteam" +0300075FR - rel. 1.2 - 29.09.2015

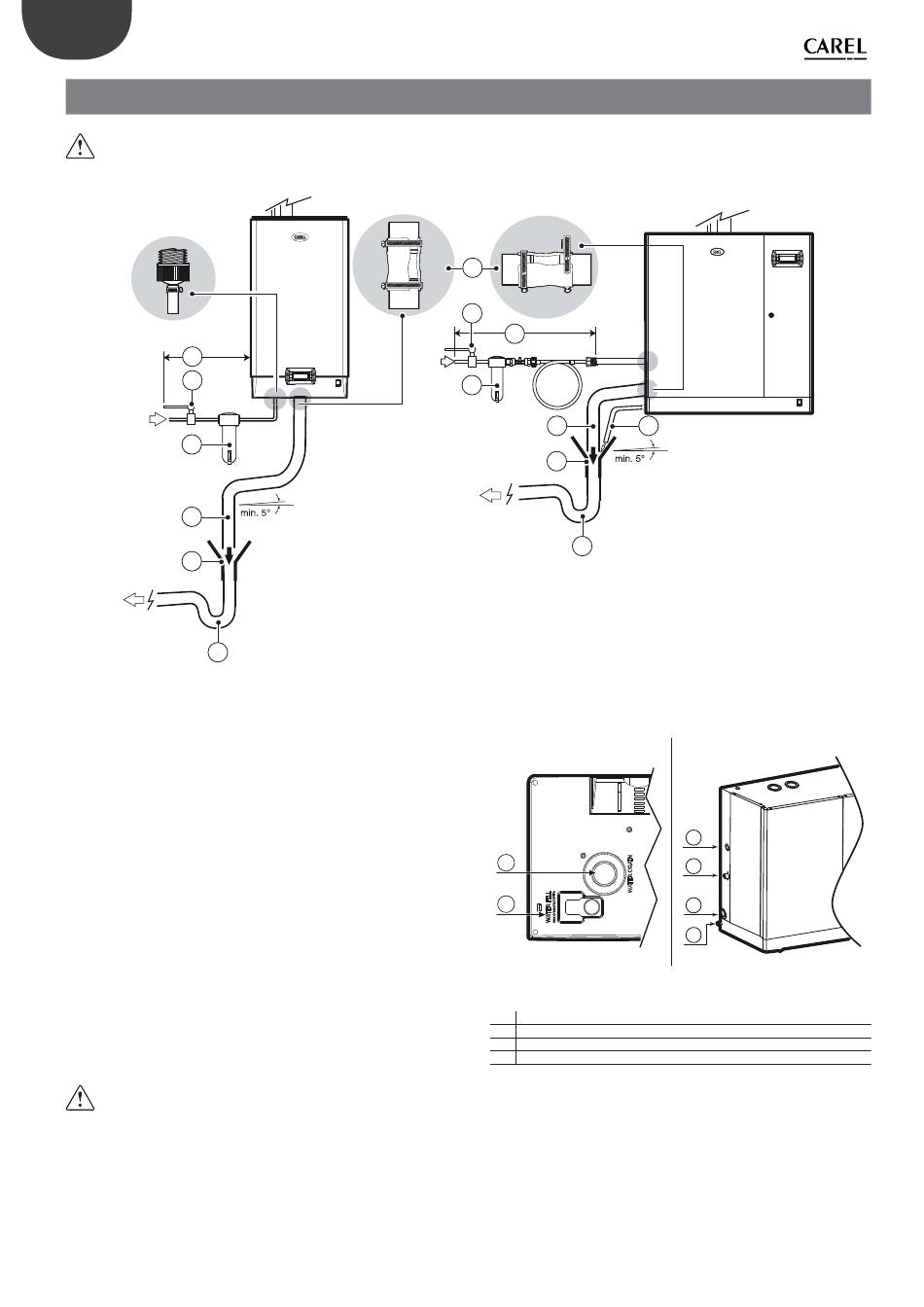

2. BRANCHEMENTS HYDRAULIQUES
Modèles UR020...UR080
4
1
2
3
4
5
6
Fig. 2.a
Préparation pour les branchements hydrauliques:
Modèles UR002..UR013
B
A
Fig. 2.b
Légende:
A
entrée eau d'alimentation
B
sortie eau de vidange
C
sortie eau de vidange cuve de fond (modèles UR020-UR080 seulement)
D
Entrée drain tempering (voir explication chap. 12)
12
7
Modèles UR020...UR080
D
A
B
C
Fig. 2.c
