(*) Terre fonctionnelle
8400
All manuals and user guides at all-guides.com
Sortie transistor PNP
4
3
5
1 2
V+ Sortie transistor NPN
(12-30 VDC)

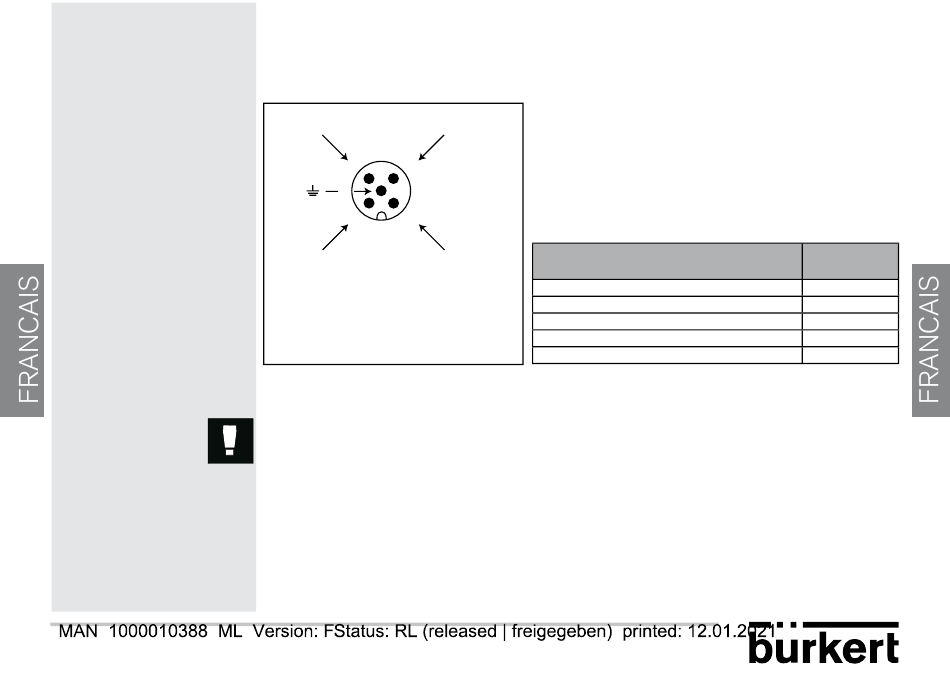

câblage npn / pnp de
l'embase m12, 5 points
sécurité de fonctionnement
Lorsque les connecteurs ne sont pas enfichés et vissés correctement, il y
a risque d'électrocution.
Vérifiez toujours les connecteurs avant la mise sous tension pour assurer
un fonctionnement sûr de l'appareil.
L'embase M12, 5 points, est orientable à souhait :
0 VDC Désserrer le contre-écrou. Tourner l'embase jusqu'à la
position souhaitée, de 360° max. pour ne pas tordre
les câbles à l'intérieur du boîtier. Resserrer le contre-
écrou à l'aide d'une clé en maintenant l'embase dans
la position souhaitée.
Broche du câble m12, 5 points, disponible
en option (réf� de commande 438680)
1
couleur du
conducteur
1 brun
2 blanc
3 bleu
4 noir
5 gris
