1. Déflecteur latéral
2. Ajustez la position du déflecteur puis resserrez les
écrous.
Remplacement des
protège-gazon
Tous les protège-gazons doivent être remplacés s'ils
sont brisés ou font moins de 6 mm d'épaisseur. Les
protège-gazon brisés peuvent accrocher et arracher
l'herbe et endommager la surface.
1. Protège-gazon
Si les protège-gazon sont trop minces, le système
TrueCore peut dévier du réglage de profondeur requis
en raison de l'usure et de la perte de rigidité.
Réglage de l'espacement des
trous
L'espacement des trous de l'aérateur est déterminé par
la vitesse de déplacement maintenue par la machine.
L'espacement des trous est réglé à 3 mm maximum du
réglage nominal d'usine.
Figure 62
1
Figure 63
Si l'espacement des trous s'écarte excessivement du
réglage nominal, procédez comme suit :
1. Déverrouillez et déposez le couvercle de courroie
(Figure 55).
2. Enlevez les 2 écrous de fixation du déflecteur de la
pompe et déposez le déflecteur (Figure 56).
1
3. Dans un lieu dégagé et ventilé (un terrain d'essai par
exemple), placez le levier de réglage de l'espacement
des trous à la position voulue puis effectuez un
premier passage d'au moins 4,5 m.
4. Mesurez la distance entre plusieurs trous et divisez le
résultat par le nombre de trous mesurés pour obtenir
l'espacement moyen.
Exemple : Espacement nominal de 5,1 cm :
51 divisé par 10 est égal à 5,1, l'espacement est plus
long de 3 mm que le réglage nominal (Figure 64).

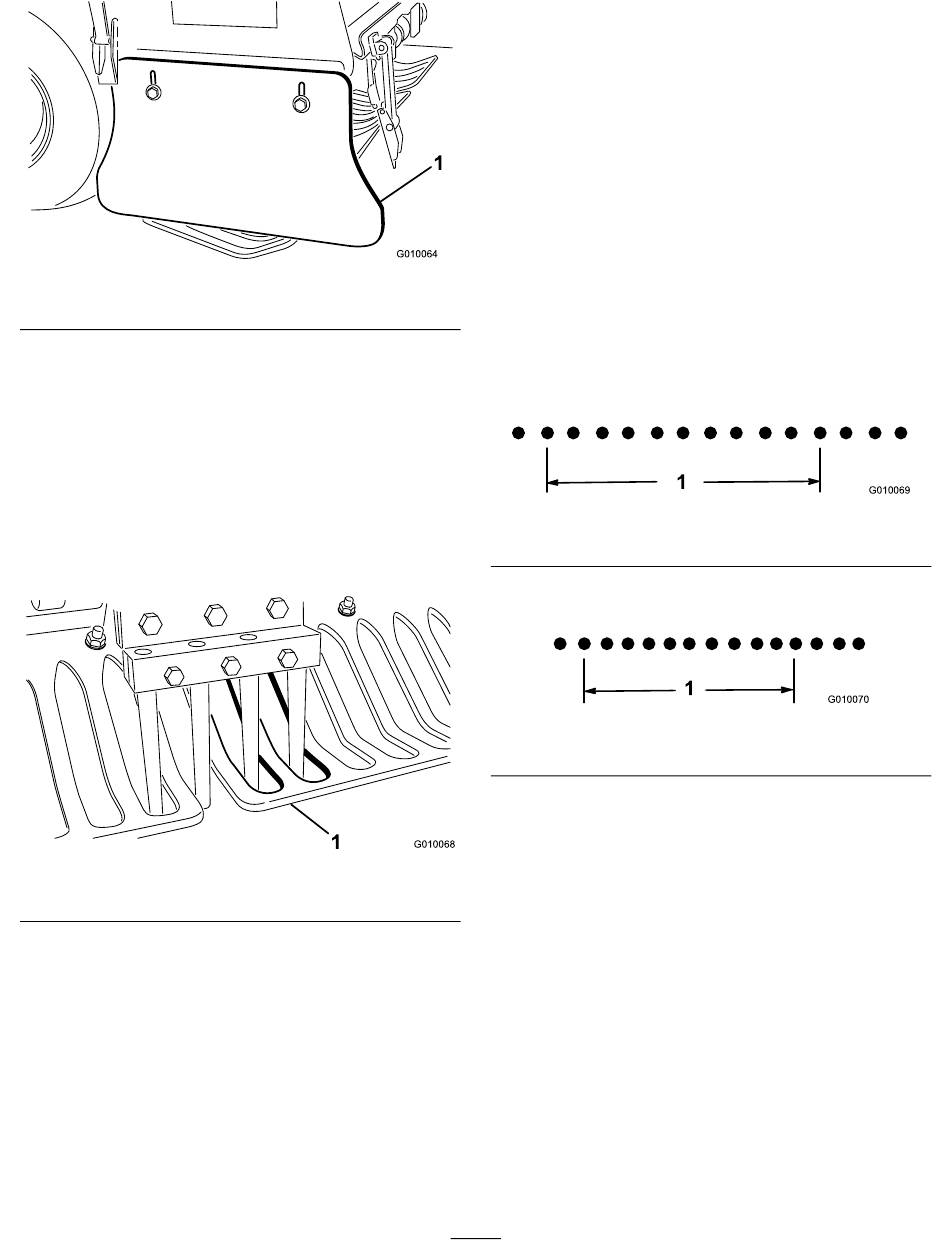

1. 51 cm (10 trous)
48 divisé par 10 est égal à 4,8, l'espacement est plus
court de 3 mm que le réglage nominal (Figure 65).
1. 48 cm (10 trous)
5. Si un réglage est nécessaire, vissez le boulon de butée
de la pompe (Figure 66) pour le rapprocher de la
plaque de butée et réduire l'espacement des trous ou
G010068
dévissez-le pour l'éloigner de la plaque de butée et
augmenter l'espacement des trous.
