Montage Des Roues Arrière; Montage Du Guidon; Activation Et Charge De La Batterie - Toro ProCore 648 Manuel De L'utilisateur

1

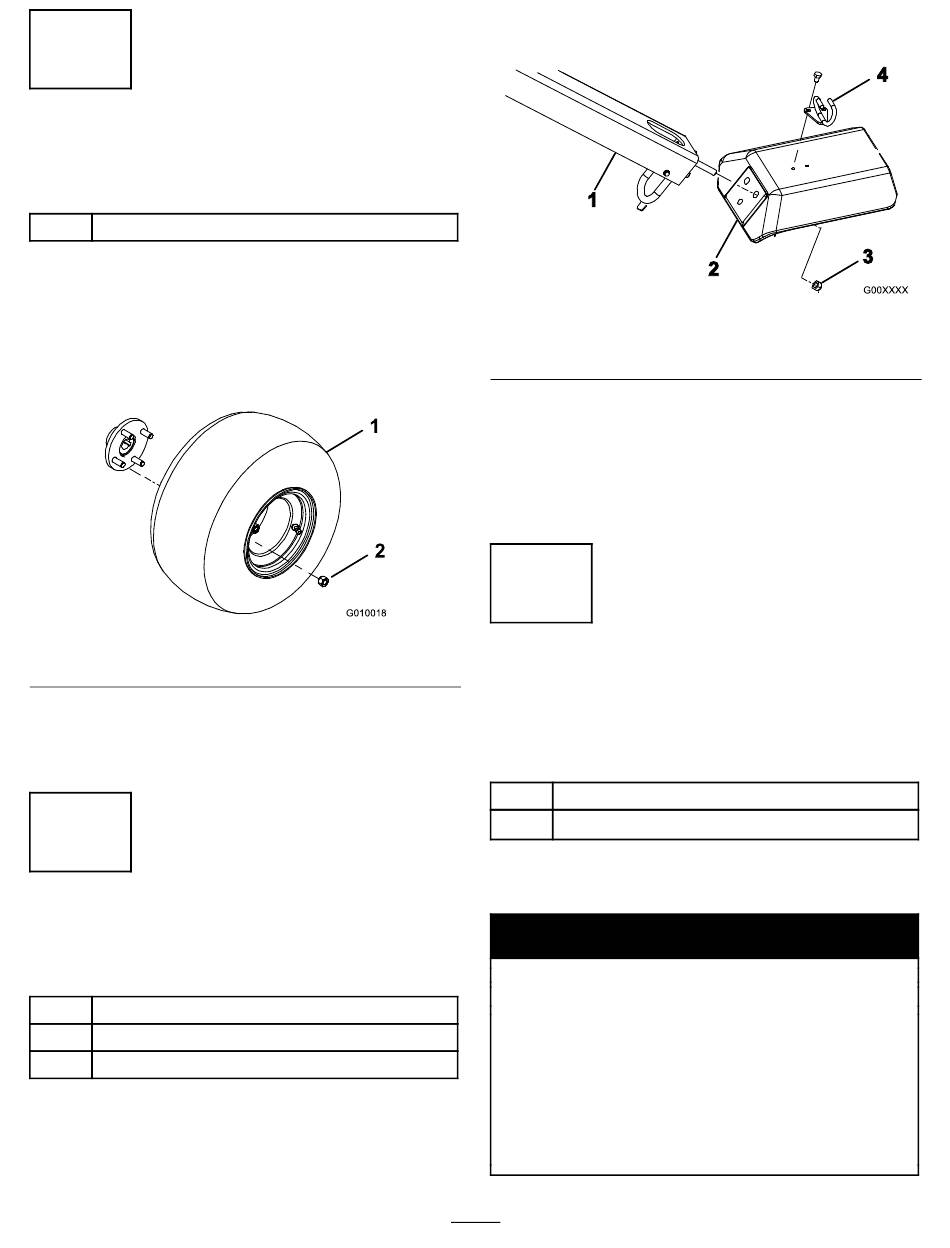

Montage des roues arrière
Pièces nécessaires pour cette
opération:
Ensemble roue
Procédure
1. Retirez les 8 écrous qui fixent l'arrière de l'aérateur à
l'emballage.
2. Montez un ensemble roue sur chaque moyeu de roue
arrière (Figure 3).
1. Ensemble roue
3. Montez les écrous de roue (Figure 3) et serrez-les à
un couple de 61 à 75 Nm.
4. Dégonflez les pneus à 83 kPa.
2

Montage du guidon

Pièces nécessaires pour cette
opération:
3 Contre-écrou (1/2 pouce)
1 Guide-câble
2 Boulon (5/16 x 1/2 pouce)
Procédure
1. Faites pivoter le timon avec précaution vers l'avant de
la machine. Veillez à ne pas endommager les câbles.
1
2
G010018
Figure 3
2. Écrou de roue
2. Insérez les goujons de fixation du timon dans les
trous de la fourche (Figure 4).
1
1. Timon
2. Fourche
3. Fixez les goujons à la fourche avec 3 contre-écrous
(1/2 pouce) (Figure 4)
4. Placez le guide-câble sur les câbles.
5. Montez le guide-câble en haut de la fourche avec 2
boulons (5/16 x 1/2 pouce) (Figure 4).
3
Activation et charge de la
batterie
Pièces nécessaires pour cette
opération:
2 Boulon (1/4 x 1")
2
Écrou à embase (5/16 pouce)
Procédure
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Les bornes de la batterie et accessoires
connexes contiennent du plomb et des
composés de plomb. L'état de Californie
considère ces substances chimiques comme
susceptibles de provoquer des cancers et des
troubles de la reproduction. Lavez-vous les
mains après avoir manipulé la batterie.
11
2
Figure 4
3. Contre-écrou
4. Guide-câble
4
3
G00XXXX
