Montage Des Porte-Louchets, Des Protège-Gazon Et Des Louchets - Toro ProCore 648 Manuel De L'utilisateur

1

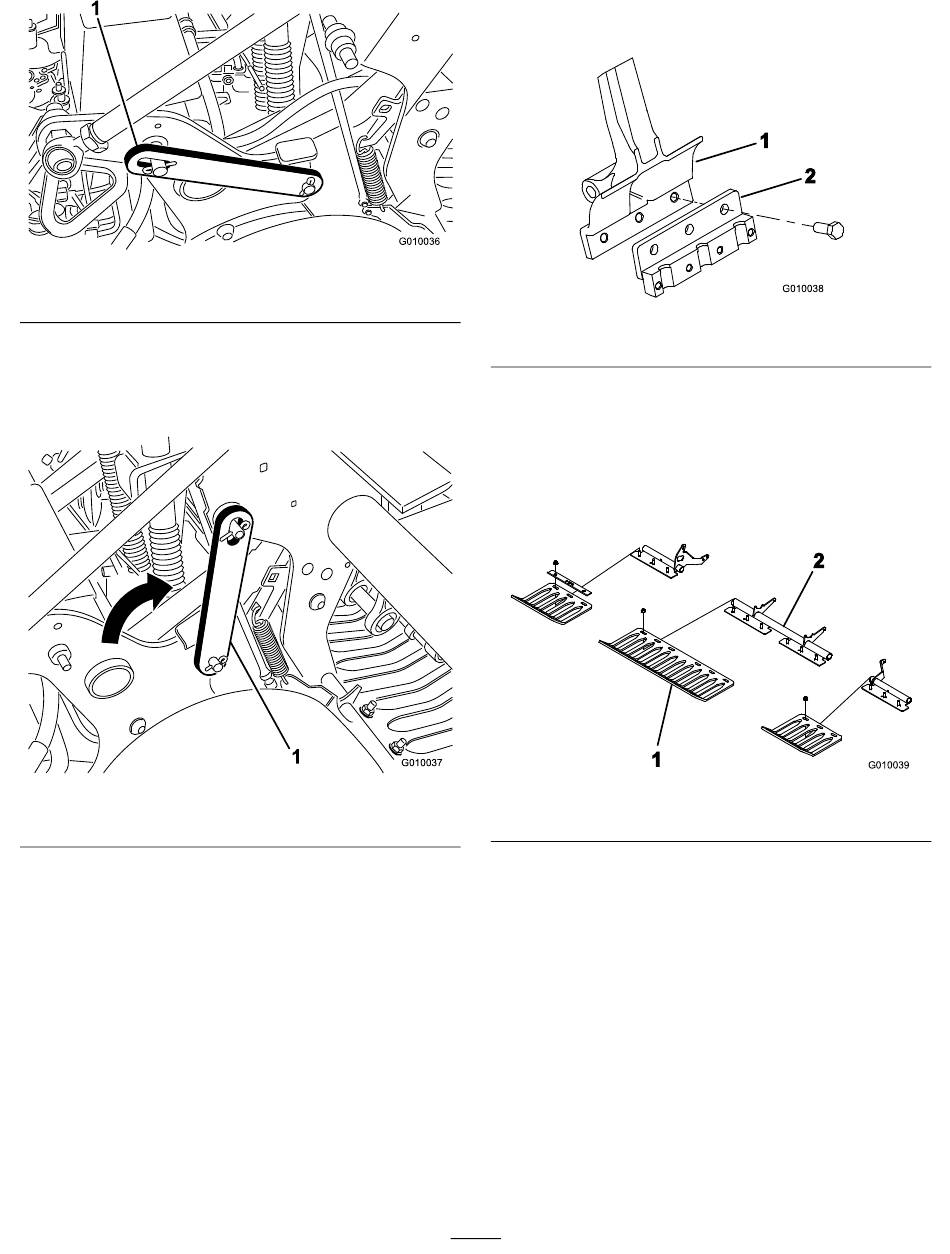

Figure 20
1. Verrou de service abaissé (position de rangement)
3. Faites pivoter le verrou de service en arrière et
engagez-le sur la goupille de la tête d'aération
(Figure 21). Fixez-le en place avec la goupille
élastique.
Figure 21
1. Verrou de service relevé (position verrouillée)
Montage des porte-louchets,
des protège-gazon et des
louchets
Un vaste choix de porte-louchets, de protège-gazon et
de louchets est proposé avec l'aérateur. Choisissez les
composants requis en vous reportant au tableau des
outils et accessoires.
1. Relevez la tête d'aération et verrouillez-la en position
avec le verrou de service.
2. Montez un porte-louchets sur chaque bras d'aération
avec 3 boulons (1/2 x 1-1/4") (Figure 22). Serrez
les boulons à 101,6 Nm.
1
24
Remarque: Le boulons sont fournis avec les kits
porte-louchets.
Figure 22
1. Bras d'aération
3. Montez les protège-gazon sur leurs supports
au moyen de 4 fixations et 12 écrous à embase
(Figure 23). Ne serrez pas les fixations.
Remarque: Les fixations et les écrous à embase
des protège-gazon sont fixés aux supports de
protège-gazon pour l'expédition (Figure 23).
1
Figure 23
1. Protège-gazon
4. Montez un serre-louchets sur chaque porte-louchets
au moyen de 4 vis (3/8 x 1-1/2") (Figure 24), sans
les serrer. Ne serrez pas les vis.
1
2
G010038
2. Porte-louchets
2
G010039
2. Fixation de protège-gazon
