2 | Description du produit​
2.4.3 Unité de récupération de chaleur eau-huile
Un échangeur thermique huile-eau peut être fourni à des fins de récupération de chaleur ou en cas
de conditions ambiantes défavorables. Voir Raccordement d'eau de refroidissement (en option) [➔ 24].

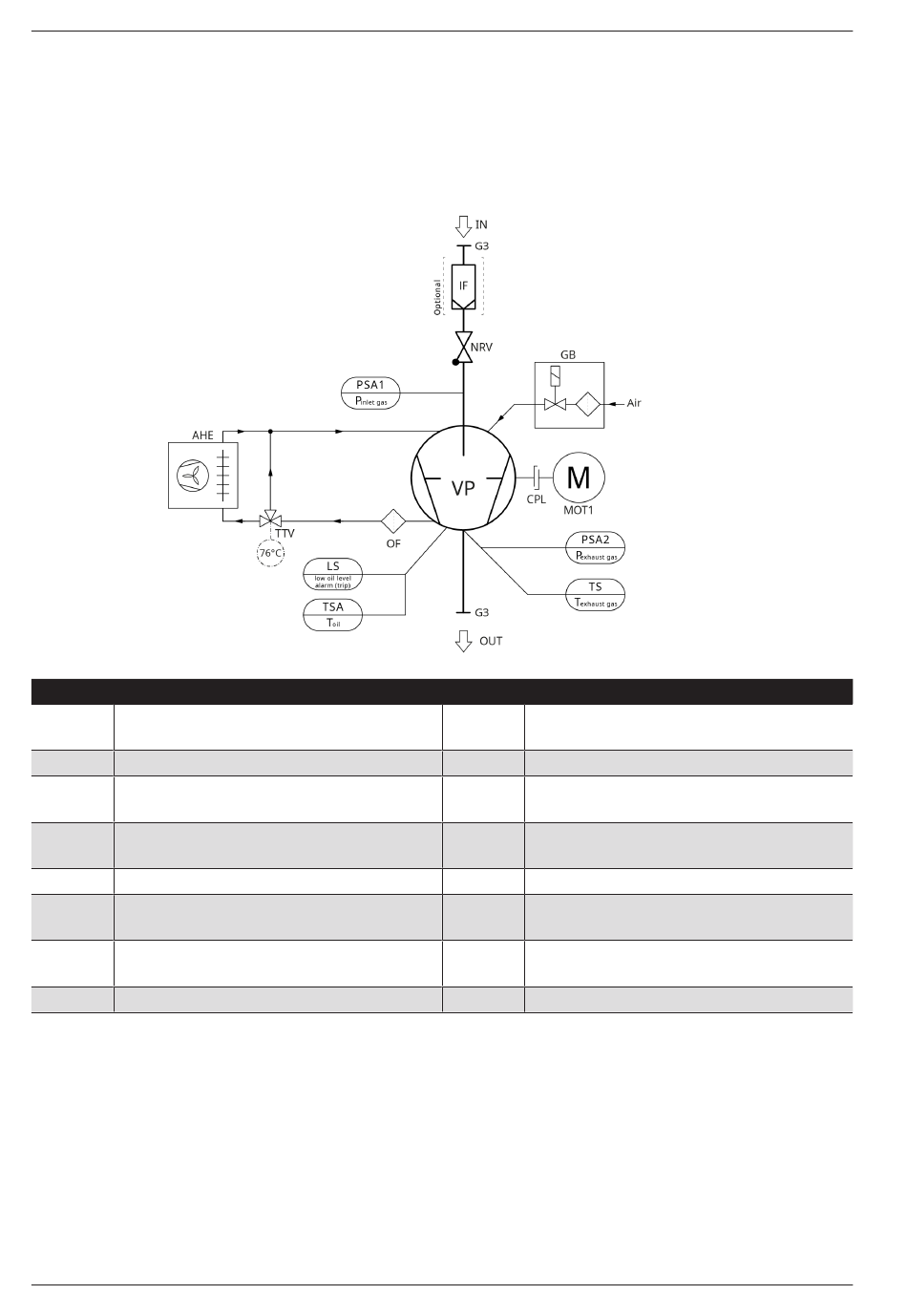

2.5 P&ID « Schéma de tuyauterie et d'instrumentation »
Description
AHE Échangeur thermique huile-air (ventilateur
entraîné par l'arbre de la pompe)
GB Lest d'air
IN Connexion d'aspiration (entrée)
MOT1 Moteur (entraînement de pompe)
OF Filtre à huile
PSA1 Transmetteur de pression (pression du gaz
aspiré)
TSA Thermomètre à résistance (température
d'huile)
TTV Vanne thermostatique à trois voies
8 | 76
CPL Accouplement
IF Filtre à air (en option)
LS Interrupteur de niveau « alarme/déclenche-
ment » (niveau d'huile)
NRV Soupape anti-retour (Pas utilisée comme
soupape d'isolation)
OUT Connexion d'échappement (sortie)
PSA2 Transmetteur de pression (contre-pression
dans le séparateur d'huile)
TS Interrupteur thermostatique (température
du gaz d'échappement)
VP Pompe à vide
