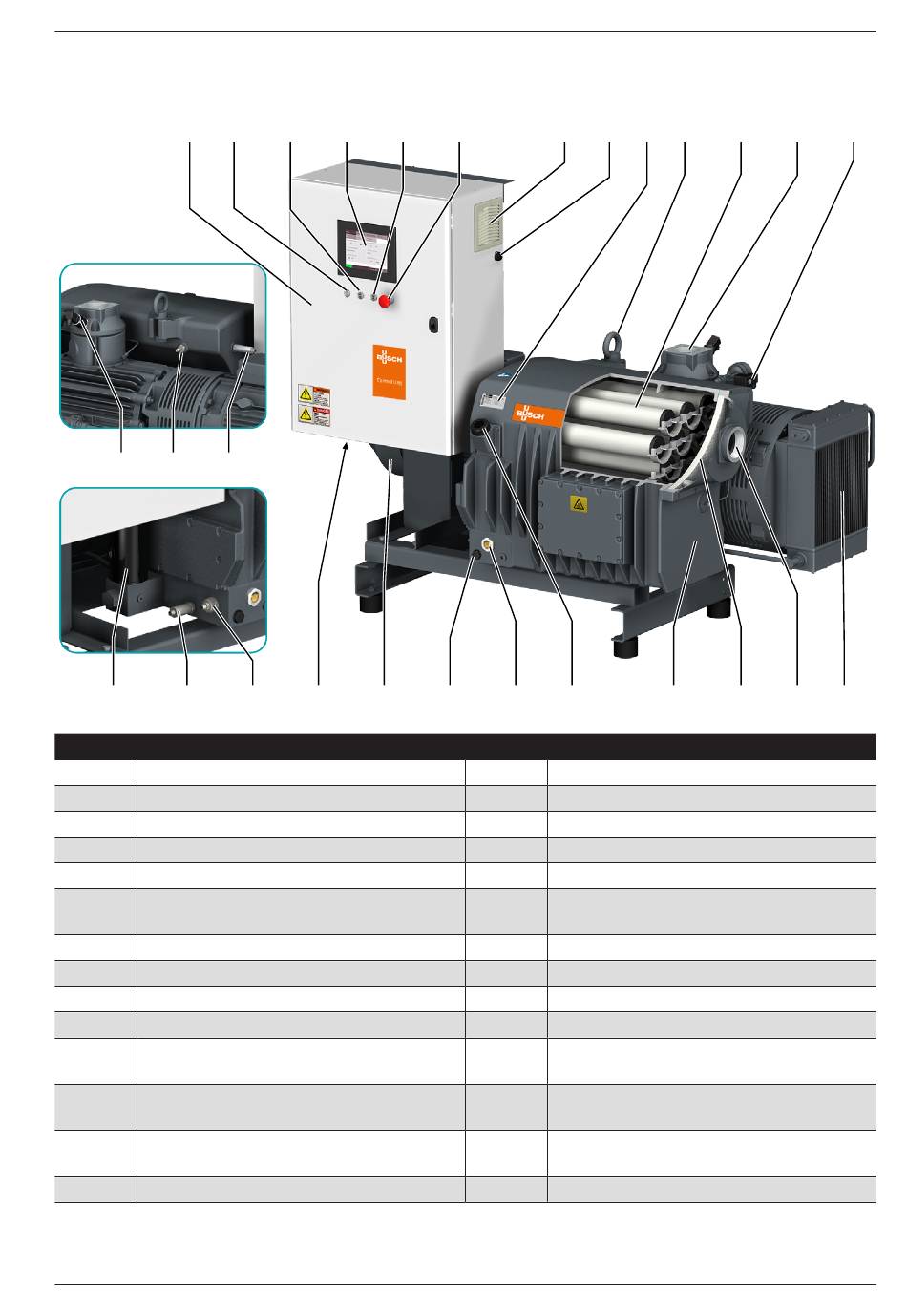

2 Description du produit
CU SSB
PSA1 TS PSA2
OF TSA
Description
IN Connexion d'aspiration (entrée)
AHE Échangeur thermique huile-air
CU Tableau de commande
EF Filtre d'échappement
FM Matériau filtrant
HMI Interface utilisateur (Homme-Machine)
LS Interrupteur de niveau (niveau d'huile)
NP Plaque signalétique
OF Filtre à huile
OS Séparateur d'huile
PIL Voyant lumineux de puissance
PSA2 Transmetteur de pression (pression des gaz
d'échappement dans le séparateur d'huile)
SSB Bouton marche/arrêt
VG Grille de ventilation
Instruction Manual R5 RA 0840 A PLUS without cabinet_FR_fr
PIL HMI AIL
LS PWS MOT
ESS VG LAN
ODP OSG OFP
OUT Connexion d'échappement (sortie)
AIL Voyant lumineux d'alarme
EB Vis à œillet
ESS Bouton d'arrêt d'urgence
GB Soupape de lest d'air
LAN Port de communication LAN (Modbus TCP/
IP)
MOT Moteur (entraînement de pompe)
ODP Bouchon de vidange d'huile
OFP Bouchon de remplissage d'huile
OSG Voyant de niveau d'huile
PSA1 Transmetteur de pression (pression du gaz
aspiré)
PWS Alimentation électrique (presse-étoupe)
TSA Thermomètre à résistance (température
d'huile)
Description du produit​ | 2
NP EB EF IN
OS FM OUT
GB
AHA
