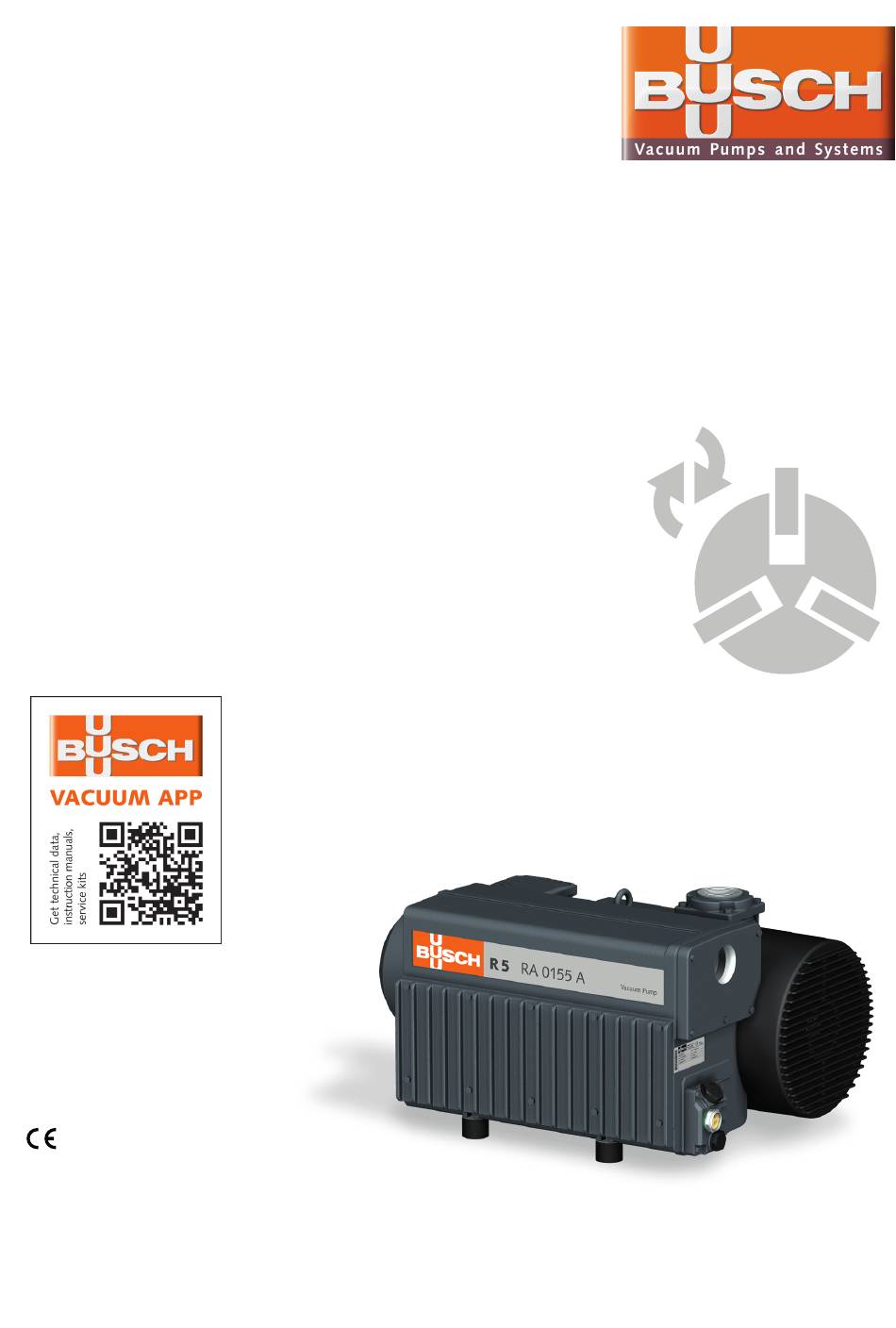

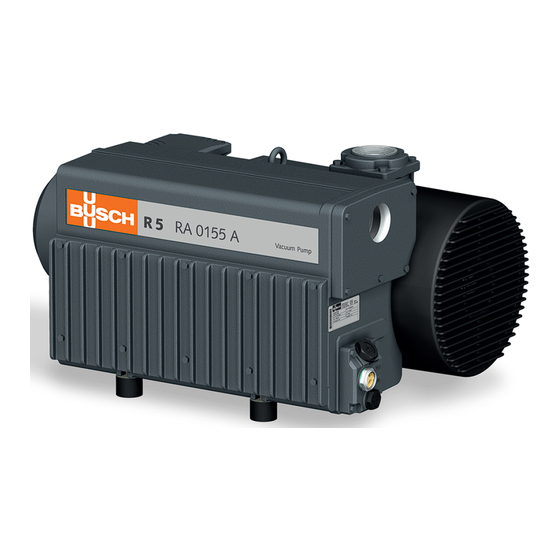

- Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées RA 0155 A Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Suisse 0870562170/A0005_fr / Traduction de la notice originale / Sous réserve de modification 19/02/2019...
-
Page 2: Table Des Matières
Table des matières Table des matières 1 Sécurité ........................3 2 Description du produit ....................4 2.1 Principe de fonctionnement .................. 5 2.2 Application ......................5 2.3 Unité de démarrage....................5 2.4 Accessoires en option ................... 5 2.4.1 Soupape de lest d’air..................5 2.4.2 Filtre d’aspiration ..................6 2.4.3 Interrupteur de niveau / température............6 3 Transport ........................ -
Page 3: Sécurité
Sécurité Avant de manipuler la machine, il est indispensable que cette notice d’instructions soit lue et comprise. En cas de doutes, prendre contact avec votre représentant Busch. À lire attentivement avant d’utiliser le produit et à conserver pour consultation ultérieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Connexion d’aspiration Boîte à bornes moteur Connexion d’échappement Flèche de sens de rotation Bouchon de remplissage d’huile Filtre d’échappement Voyant d’huile Plaquette signalétique Bouchon de vidange d’huile Filtre à huile Anneau de levage Ventilateur axial Soupape de lest d’air Séparateur d’huile... -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement non explosif. La machine est conçue pour une installation à l'intérieur. En cas d'installation extérieure, demander à votre représentant Busch afin de prendre des précautions spécifiques. La machine est capable de maintenir la pression finale, consulter les Données techniques [► 25]. -
Page 6: Filtre D'aspiration
3 | Transport 2.4.2 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mélanger aux gaz de procédé. Le filtre d’aspiration est fourni avec cartouche paper or polyester. Le système serrage rapide permet d’ajuster facilement la position à... -
Page 7: Stockage
Stockage | 4 AVERTISSEMENT Levage de la machine avec l’anneau du moteur. Risque de blessures graves ! • Ne pas soulever la pompe avec l’anneau installé sur le moteur. Soulever la machine uniquement comme illustré précédemment. • Vérifier que la machine n’ait pas subi de dégâts durant le transport. Si la machine est fixée à... -
Page 8: Conduites / Tuyaux De Raccordement
Si la machine est installée à plus de 1 000 m au-dessus du niveau de la mer : • Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante réduite. Si la machine est équipée de dispositifs de surveillance ou de capteurs : •... -
Page 9: Connexion D'échappement
D'autres dimensions de connexions sont possibles pour des commandes spécifiques. Si la machine fait partie d’un système de vide : • Busch recommande l’installation d’une vanne d’isolation afin d’éviter que l’huile ne remonte dans le système de vide. 5.2.2 Connexion d’échappement ATTENTION Les gaz d’échappement contiennent de petites quantités d’huile. -
Page 10: Montage De L'accouplement
5 | Installation Type et quantité d’huile : consulter les chapitres Données techniques [► 25] et Huile [► 26]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile 5.4 Montage de l'accouplement Moyeu d'accouplement Moyeu d'accouplement Manchon (côté machine) d'accouplement (côté... -
Page 11: Raccordement Électrique
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande d'installer un disjoncteur à "courbe D". • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques;... -
Page 12: Schémas Électriques Pour Moteur Triphasé
5 | Installation 5.5.1 Schémas électriques pour moteur triphasé Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : Connexion en étoile double, moteur Connexion en étoile, moteur multi-ten- multi-tension à 9 pôles (basse tension) : sion à 9 pôles (haute tension) : AVIS Mauvais sens de rotation. -
Page 13: Raccordement Électrique Des Dispositifs De Surveillance
5.6 Raccordement électrique des dispositifs de surveillance NOTE Afin d’éviter de potentielles fausses alarmes, Busch recommande de configurer le sys- tème de contrôle avec un délai de temporisation d’au moins 20 secondes. 5.6.1 Schéma électrique de l'interrupteur de niveau / température (en option) N°... -
Page 14: Mise En Service
6 | Mise en service Mise en service AVIS La machine peut être expédiée sans huile. Faire fonctionner la machine sans huile même un court instant peut détruire la ma- chine! • Avant de mettre la machine en service, il faut la remplir d’huile, voir Remplissage d’huile [► 9]. -
Page 15: Pompage Des Vapeurs Condensables
Maintenance | 7 6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : • Fermer la vanne •... -
Page 16: Périodes De Maintenance
1 an après 6 mois • Contacter Busch pour une inspection. Tous les 5 ans Si nécessaire, réviser la machine. * Intervalle d'entretien pour l'huile synthétique, raccourcir l'intervalle lors de l'utilisation d'huile minérale, contacter Busch Service... -
Page 17: Changement De L'huile Et Du Filtre À Huile
AVIS Utilisation d'une huile inappropriée. Risque de défaillance précoce! Perte d’efficacité! • Utilisez uniquement un type d'huile qui a été au préalable approuvé et recommandé par Busch. 1x joint torique, n° d'art.: Bac de récupération 0486 000 505 0870562170_RA0155A_A0005_IM_fr 17 / 28... - Page 18 7 | Maintenance Pièces de rechange d’origine Busch 1x filtre à huile (OF), n° d'art.: 0531 000 002 Clé pour filtre à huile Type et quantité d’huile : consulter les chapitres Données techniques [► 25] et Huile [► 26]. 1x joint torique, n° d'art.: 0486 000 590 Vérifier le niveau d’huile...
-
Page 19: Changement Du Filtre D'échappement
Maintenance | 7 7.4 Changement du filtre d’échappement Clé de 10 mm 2x filtre d’échappement (EF) Pièces de rechange d’origine Busch 2x filtre d’échappement (EF), n° d'art.: 0532 140 159 1x joint plat n° d'art.: 0480 560 234 Clé de 10 mm Couple maximal admissible : 8 Nm... -
Page 20: Révision
• Décontaminer le plus possible la machine et signaler l’état de contamination par la « Déclaration de contamination ». Busch acceptera de réparer les machines uniquement si la « Déclaration de contamina- tion » a été remplie et signée conformément à la réglementation. (Formulaire téléchargeable à partir du site www.buschvacuum.com) Mise hors service •... -
Page 21: Pièces De Rechange
Risque de défaillance précoce! Perte d’efficacité! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour le bon fonctionnement de la machine et pour pouvoir bé- néficier des garanties. Kit de pièces de rechange Description N°... -
Page 22: Résolution De Problèmes
(IS). La cartouche du filtre d’aspi- • Remplacer la cartouche ration (en option) est partiel- du filtre d’aspiration. lement encrassée. Des pièces internes sont • Réparer la machine usées ou endommagées. (contacter Busch). 22 / 28 0870562170_RA0155A_A0005_IM_fr... - Page 23 La machine fonctionne très Accouplement usé (CPL). • Remplacer l'accouplement bruyamment. (CPL). Lamelles coincées. • Réparer la machine (contacter Busch). Roulements défectueux. • Réparer la machine (contacter Busch). La machine surchauffe. Ventilation insuffisante. • Enlever la poussière et la saleté de la machine.
- Page 24 • Modifier le mode d’ex- ploitation (consulter le chapitre Pompage des vapeurs condensables [► 15]). Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, veuillez contacter votre représentant Busch. 24 / 28 0870562170_RA0155A_A0005_IM_fr...
-
Page 25: Données Techniques
Données techniques | 12 12 Données techniques RA 0155 A Débit nominal (50Hz / 60Hz) m³/h 150 / 175 Pression finale hPa (mbar) abs. 0,1 ... 0,5 ► voir la (sans soupape de lest d'air) plaquette signalétique (NP) Pression finale hPa (mbar) abs. 0,5 ... -
Page 26: Huile
En cas de température ambiante défavorable, d'autres viscosités de l'huile peuvent être utilisées. Consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaquette signalé- tique (NP). -
Page 27: Déclaration Ue De Conformité
Cette Déclaration de Conformité ainsi que la marque CE apposée sur la plaquette signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente déclaration de conformité est établie sous la seule responsabilité du fabricant. Lorsque cette machine est intégrée à un système plus important, le fabri- quant de celui-ci (il peut également s’agir de la société... - Page 28 Colombia Korea South Africa www.buschvacuum.com/co www.buschvacuum.com/kr www.buschvacuum.com/za info@buschvacuum.co busch@busch.co.kr info@busch.co.za Czech Republic Malaysia Spain www.buschvacuum.com/cz www.busch.com.my www.buschvacuum.com/es info@buschvacuum.cz busch@busch.com.my contacto@buschiberica.es Denmark Mexico Sweden www.buschvacuum.com/dk www.buschvacuum.com/mx www.buschvacuum.com/se info@busch.dk info@busch.com.mx info@busch.se www.buschvacuum.com 0870562170/A0005_fr / © Ateliers Busch S.A.
