5 | Installation​
5.2.3 Raccordement d'eau de refroidissement (en option)

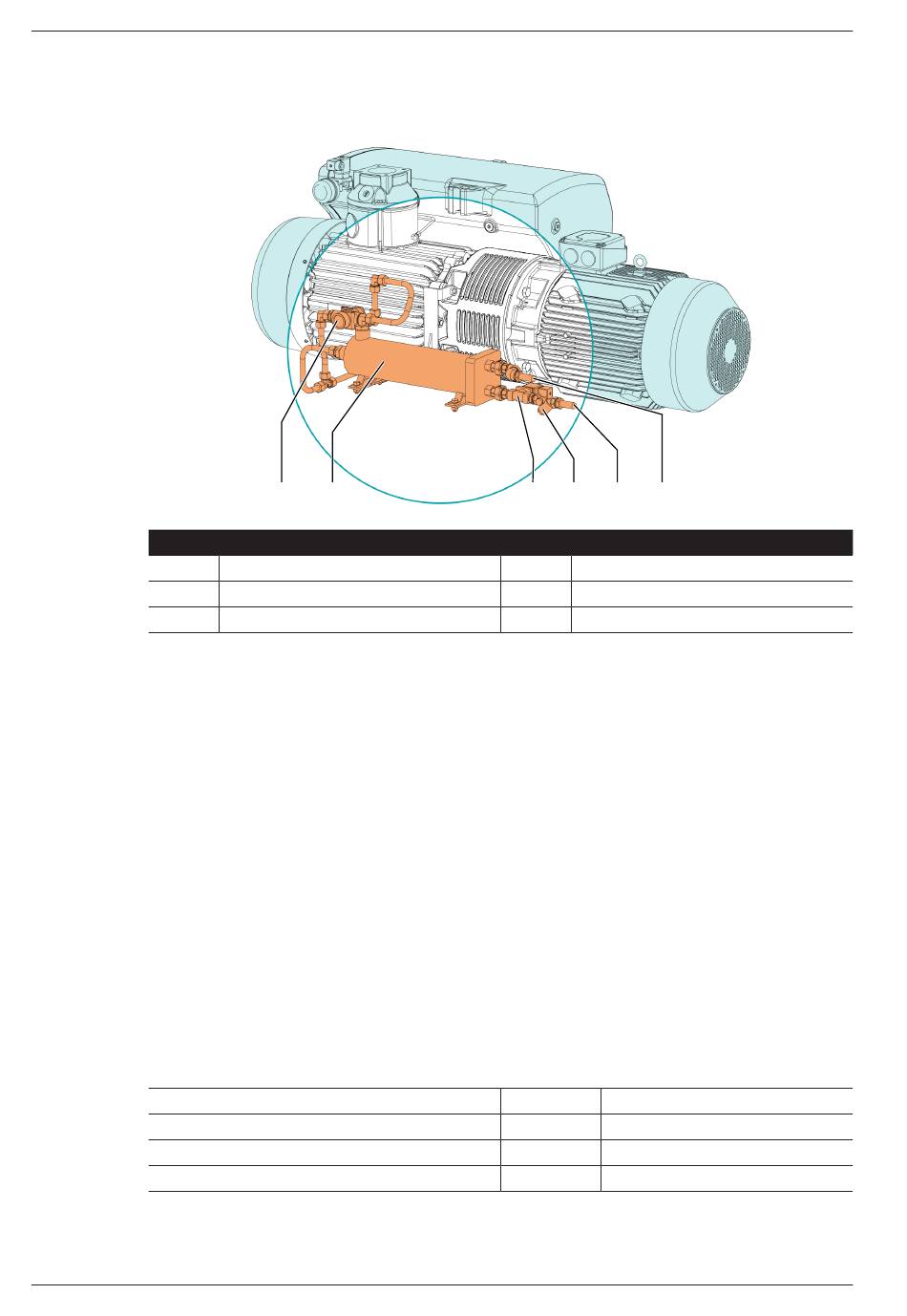

Échangeur thermique huile-eau avec connexion d'entrée et de sortie
Description
CWI
MV
WF
La vanne thermostatique (TV) est utilisée pour contrôler le jet d'huile afin de maintenir une tempéra-
ture stable de la machine.
L'ajustement en usine de la vanne thermostatique (TV) est réglé sur une température d'huile d'envi-
ron 55 °C-70 °C.
L'électrovanne (MV) est utilisée pour arrêter la circulation de l'eau de refroidissement lorsque la ma-
chine ne fonctionne pas ou que la température d'huile est inférieure à 60 °C.
● Connecter les raccords d'eau de refroidissement (CWI / CWO) à l'alimentation en eau.
Taille de connexion :
– Tuyau de 19 mm (CWI / CWO)
● En cas de rétrofit d'une unité de récupération de chaleur huile-eau :
● Raccorder électriquement l'électrovanne (MV) au boîtier de commande (CU) : voir le schéma
électrique dans l'armoire du boîtier de commande.
● Modifier le type du système de refroidissement dans le menu « Réglages avancés » de l'inter-
face utilisateur. Consulter le document « Instructions pour la commande de la pomp, n° d'ar-
ticle : 0870213261 ». Ce paramètre est uniquement accessible par les utilisateurs disposant du
« Rôle 3 ». Consulter la rubrique Rôles et Utilisateurs [➔ 12].
● S'assurer que l'eau de refroidissement remplit les conditions suivantes :
Capacité d'alimentation min.
Pression de l'eau
Température d'alimentation
Pression différentielle entre arrivée et reflux
● Pour limiter les efforts de maintenance, et assurer une longue durée de vie du produit, nous re-
commandons d'utiliser une eau de refroidissement avec les qualités suivantes :
24 | 76
TV WHE
Entrée d'eau de refroidissement
Électrovanne
Filtre à eau
MV WF
CWO Sortie d'eau de refroidissement
TV Vanne thermostatique
WHE Échangeur de chaleur huile-eau
l/min
bar
°C
bar
Instruction Manual R5 RA 0840 A PLUS without cabinet_FR_fr
CWI CWO
5
2 ... 6
+5 ... +35
≥ 1
