BUSCH R5 PLUS Notice D'instructions page 32

6 | Raccordement électrique​

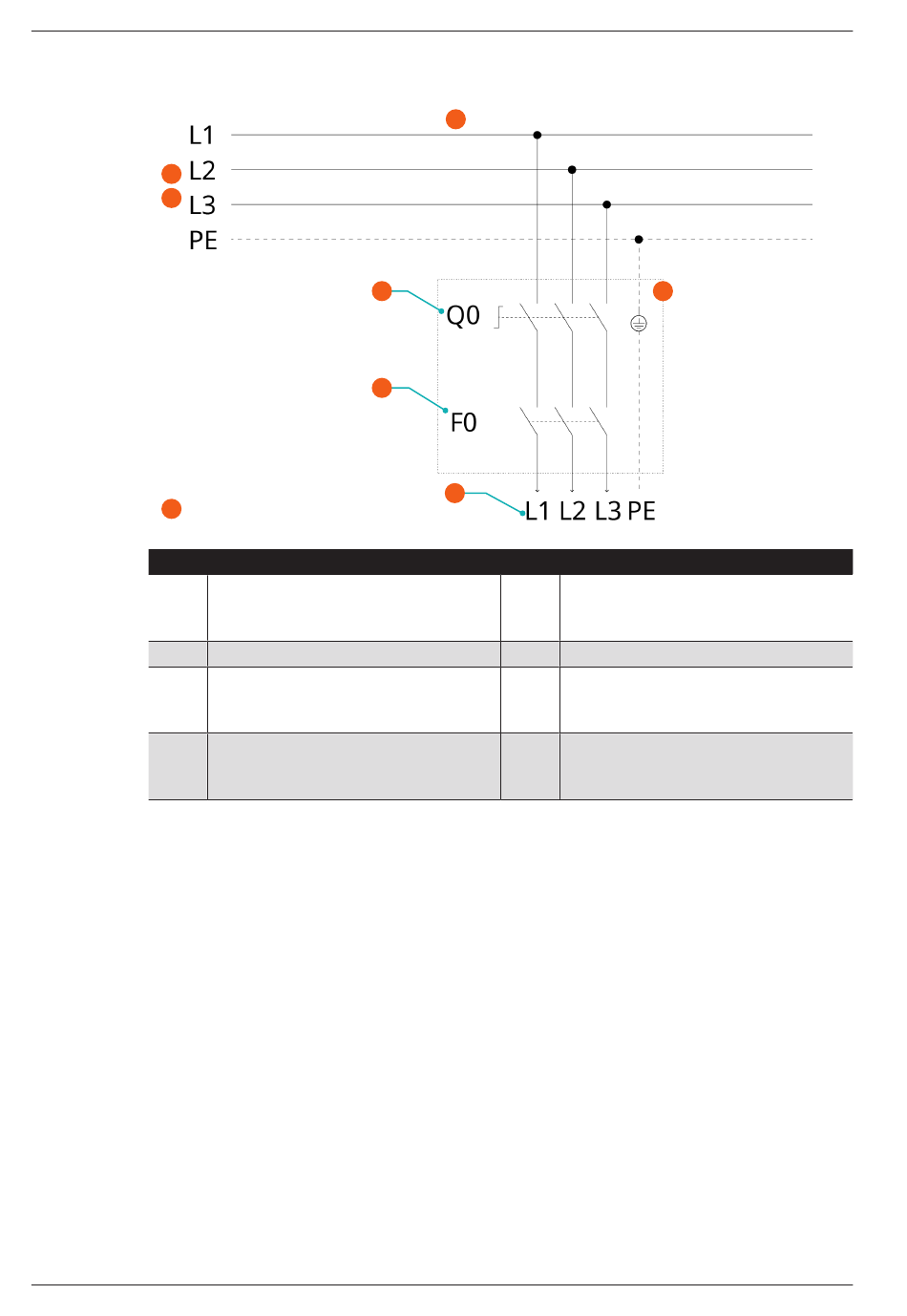

Alimentation électrique du client
1
2
8
Description
1
3
5
7
Dimension du presse-étoupe de la consommation d'énergie :
– M40 x 1,5 (câble Ø ► 20... 33 mm)
32 | 76
5
6
Alimentation électrique du boîtier de
commande standard :
3L+PE 380-440 V +/-10 % 50/60 Hz
Calibre des fils selon EN 60204-1
Sectionneur verrouillable
Plaque à borne de la pompe à vide (L1,
L2, L3, PE vers le boîtier de commande)
3
7
2 Alimentation électrique du boîtier de
commande optionnel :
3L+PE 380-460 V +/-10 % 50/60 Hz
4 À fournir par le client
6 Protection contre les surcharges :
courbe C – 80 A sans DCR/courbe C – 50
A avec DCR
8 Le schéma électrique complet du boî-
tier de commande se trouve à l'inté-
rieur de l'armoire électrique.
Instruction Manual R5 RA 0840 A PLUS without cabinet_FR_fr
