Montageanweisung – nur für Fachpersonal
Zur Montage der Saunasteuerung führen Sie folgende Schritte durch:
1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis
zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben
müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
80
40

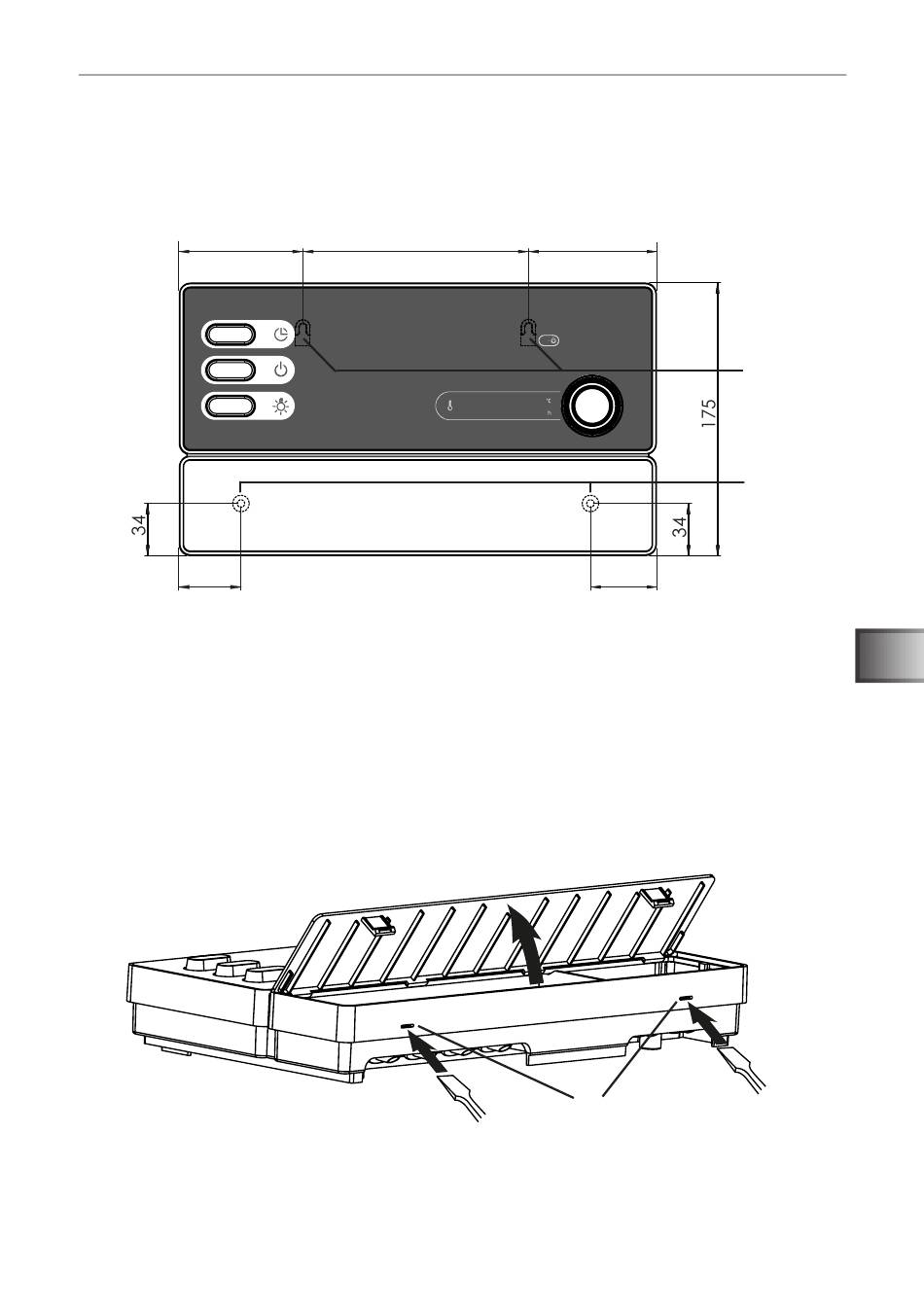

Abb.1 Position der Aufhängevorrichtung und der Montage-
öffnungen (Maße in mm)
2. Drücken Sie die Schnappverschlüsse C mit einem Schraubendreher leicht
ein und nehmen Sie den Gehäusedeckel ab (siehe Abb.2).
3. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung A auf
die montierten Kreuzschlitzschrauben (siehe Abb.1).
4. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in die unteren Befesti-
gungsöffnungen B ein (siehe Abb.1).
Abb.2 Abnahme des Gehäusedeckels
145
C
S. 11/30
82
A
B
43
