Monteringsanvisning endast för fackpersonal
5. Elanslutning
OBS!
Skador på produkten
● Styrenheten får endast användas för att styra och reglera 3 värmekretsar
med en värmeeffekt på max. 3,5 kW per värmekrets.
h
g
f
e
d
c
b
a
9
8
7

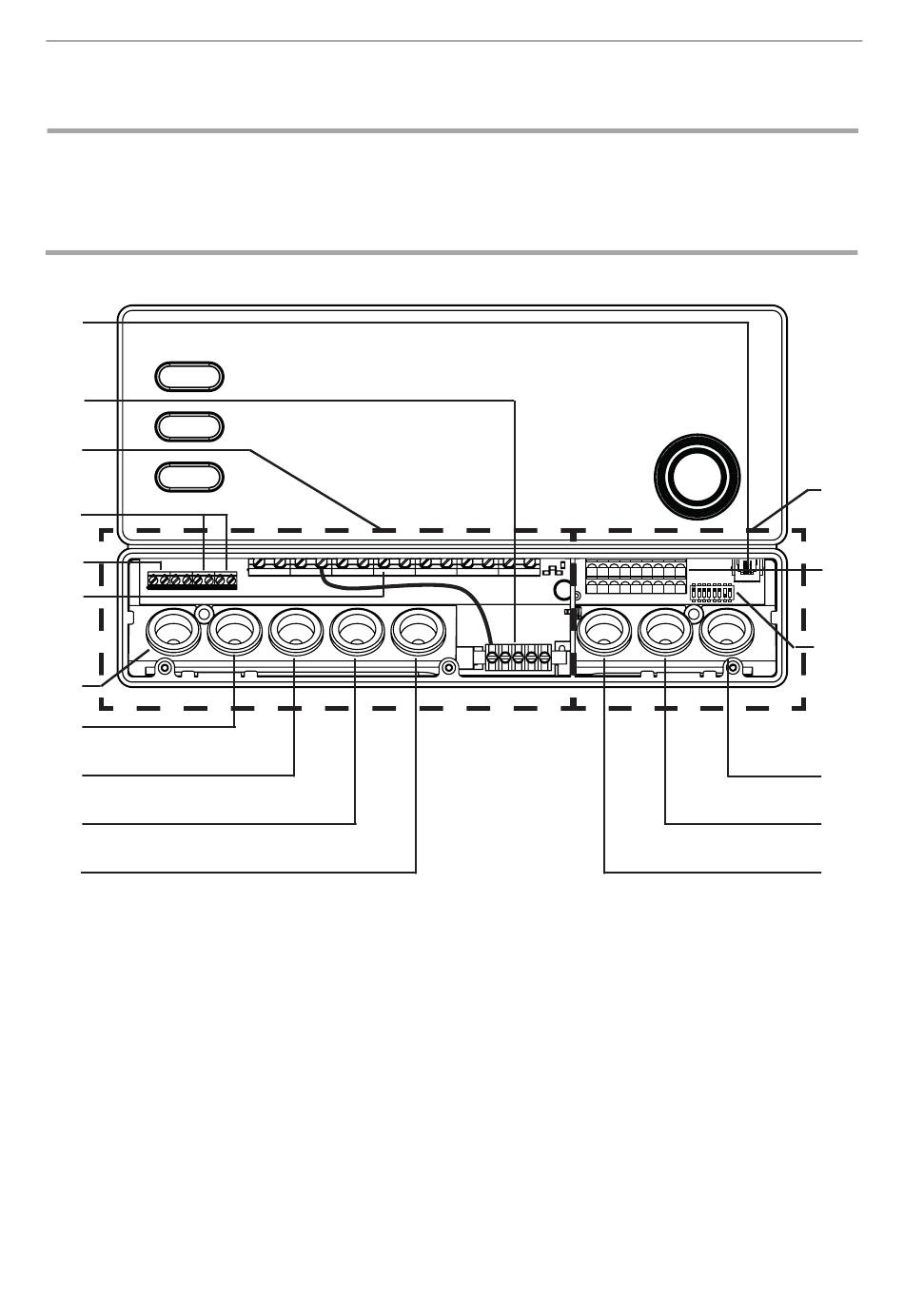

Anslutningsområde för lågspänning
1
Kopplingslist för säkerhetsavstängning,
2
fjärrstart och givarledningar
Funktionsomkopplare
3
Kabelhål för F2-givare
4
Kabelhål för F1-givare
5
Kabelhål för säkerhetsavstängning och
6
fjärrstart
Kabelhål (används inte)
7
Kabelhål för aggregatledning
8
Kabelhål för försörjningsledning
9
Kabelhål för effektförstärkning
a
Kabelhål för belysning
b
Kopplingslist för aggregat- och försörjnings-
c
ledning
Kopplingslist för belysning
d
Kopplingslist för effektförstärkning
e
Anslutningsområde för 230 V/400 V
f
Jordledning
g
RJ45-uttag till RS-485 och pronet
h
S. 14/30
1
2
3
4
5
6
